相电流实时采样真体验!瑞萨芯片S&H功能值得信赖

本篇介绍如何使用瑞萨R-T系列芯片,设计马达工程时,应用S&H功能,实现实时高效的AD采样,比起传统的逐相顺次AD采样,可提高控制的效果,从而提高整个系统的性能。以RA6T2为范例,结果可推广到瑞萨T系列(包括:RA/T,RX/T和RZ/T系列)其他芯片和相关领域。

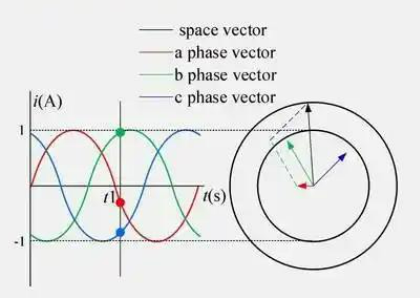

在马达控制应用中,每个PWM控制周期都需要采集当时的三相电流,用来估算转子磁场方向,并确定实时控制的定子的磁场方向,从而达到控制转子旋转的目的。如下图,某时刻,三相电流和当前磁场方向关系的简单示意图:



从上图可以看到,某时刻电机的三相电流(红色,蓝色,绿色箭头所示)和磁场方向(黑色所示)的关系。所以原理上需要同时采集三相电流的值,才能准确估算磁场方向,这控制策略有效性的基础。

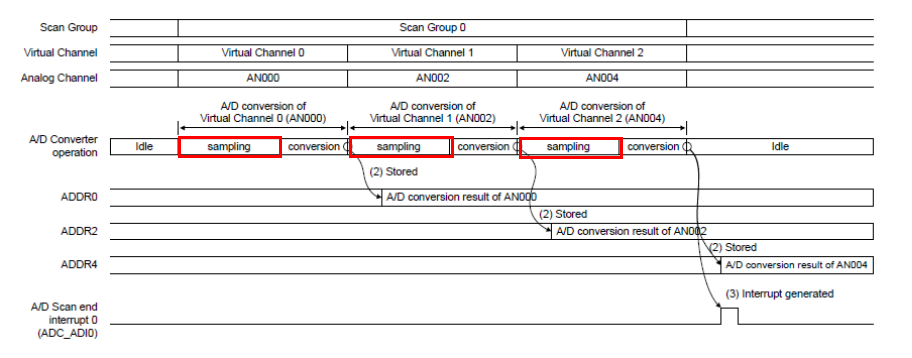

一般来讲,因为受MCU内部结构和成本的限制,虽然MCU ADC模块的能提供输入接口资源比较多,但是实际上内部的转换电路数量有限。所以在实际应用中,很多MCU芯片的AD信号的采样实际是顺序进行的,而并不是在同一时刻,例如下图所示:

AN002和AN004都需要在前一个ADC CHANNEL 完成转换后,才会执行采样操作;因为ADC转换本身需要时间,这样得到的3相电流值就不是统一时刻的值;



那么此时,相位估算可能出现误差。从而使系统控制性能下降,可能影响系统运行的平稳,或者系统可对应边界工况的收窄。

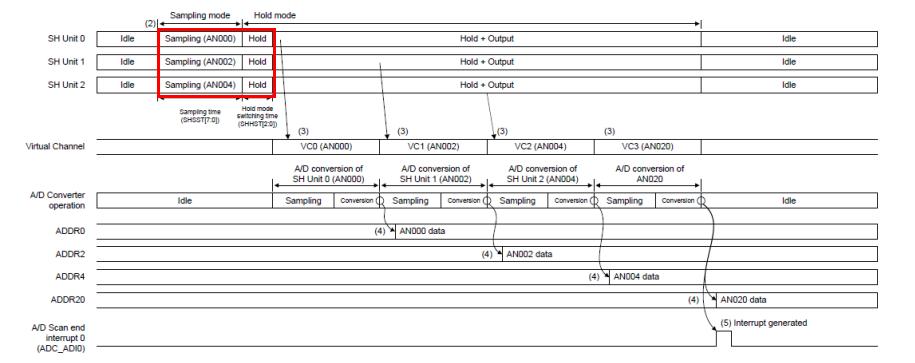

瑞萨R-T系列芯片的ADC模块,提供了S&H(全称sample-and-hold)功能,可使采集三相电流ADC通道,在同一时刻采样并锁存信号,其工作模式如下图所示:



可以看到通道0,1,2在同一时刻对信号采样和保持,然后依次进入转换电路。这样后续转化的结果,比较契合电机算法理论的基础需求。

我们以瑞萨官方样例工程为例,介绍一下如何使用FSP设置调用S&H功能,样例工程为RA6T2的sensoless控制样例方案,可在瑞萨官网下载。

当前工程环境及工具,获取链接如下所示:
IDE:

   e2 studio 2025-01
工具链:
   13.2.1.arm-13-7(由e2 studio附带安装即可
FSP:
   5.6.0

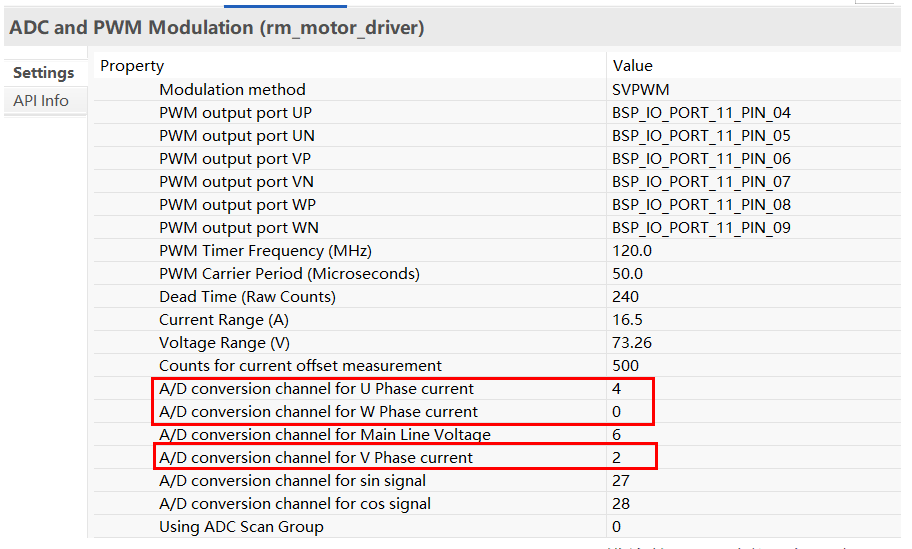

打开工程FSP设置界面,可以看到本工程中,选用U,V,W三相电流的采集通道为AN004,AN002,AN000。

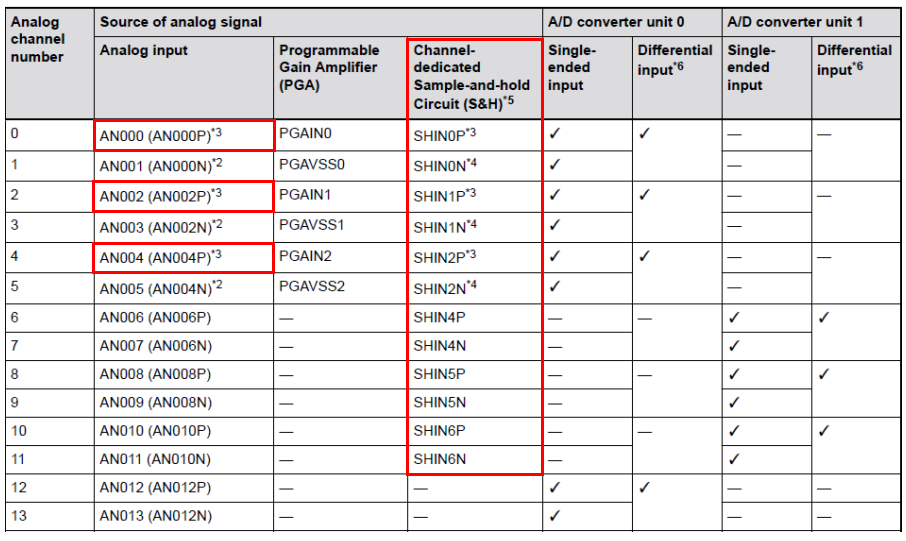

根据数据手册可以看到,这样选择的目的,正是为了应用ADC模块的S&H功能。如下表所示:

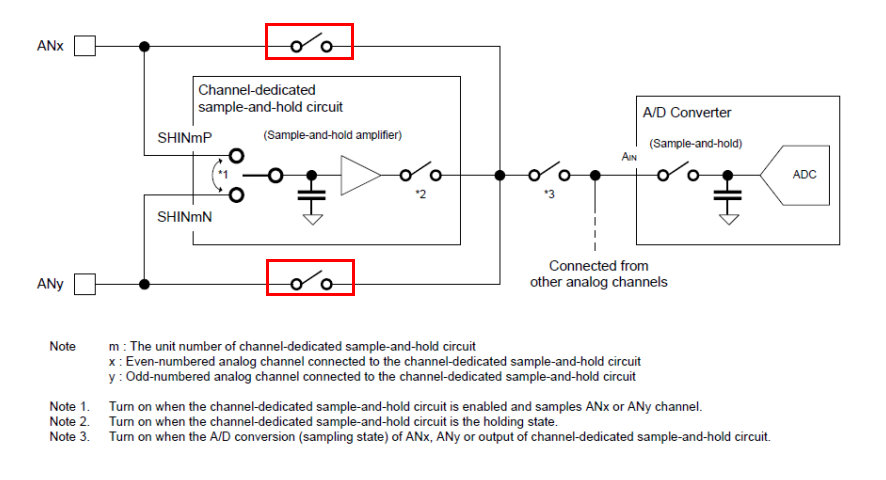

根据表中信息可以看到,因为预留了差分功能。每两个特定的物理通道(如下图ANx和ANy)连接到一组S&H(SHIN)电路中。如下图所示:



样例工程的设计选用了ADC模块unit 0三个具有S&H功能的电路SHIN0,SHIN1,SHIN2对应的输入通道AN000,AN002,AN004。

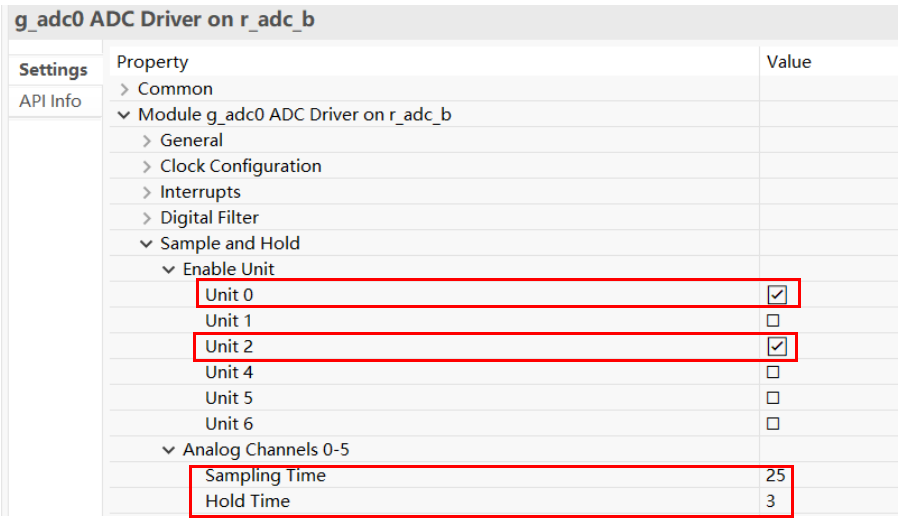

在FSP的ADC模块,需设置使能S&H功能。在本方案中,工程实际操作仅采集了两相电流,第三相电流用代码计算。所以在FSP中仅设置两相使能,如下所示:



此处的Time是,以AD时钟为单位的时间个数。如无特殊需求,可按默认设置。如需调整,应满足RA6T2硬件手册中“Table 46.34”所列的电气基准,表内规定了AD功能所需要的动作时间和计数基准。具体参数请根据现场使用情况调试,一般需要考虑采样速度和采样精度,取最佳的平衡策略。

本文介绍了,在使用R-T系列芯片设计电机工程时,推荐使用S&H功能,可以提高采样时刻的实时效果,并展示了关键FSP设置步骤。可以最大限度地发挥我们芯片地优势,为客户提供更好的解决方案。
