OpenCL是Open Computing Language的简写，目前已经形成了标准，是跨平台的，通常由图形处理器（GPU）提供硬件层面支持。OpenCL的设计目的，主要是为了将GPU强大的浮点和并行运算能力，以及能与CPU协作的能力，从软件层面开放给用户使用。用法跟OpenGL类似。
通常情况下，对同一组数据进行并行运算，使用OpenCL比执行普通CPU端程序，要快很多倍。
站在应用软件的角度，OpenCL简单来说，就是一组API函数名称，操作系统通常会提供具体实现库，以及运行于GPU之上的程序（OpenCL中称为kernel），文件后缀通常为.cl，基于OpenCL语法编写的程序，由CPU加载编译后，传输到OpenCL设备的内存供GPU执行。各个图形处理器厂商，针对自己的具体芯片，在GPU驱动程序中适配这些API，用户就可以基于这些标准的API进行相关的OpenCL应用程序开发。
需要指出的是：跟OpenGL的shader程序类似，OpenCL的kernel程序也是具体GPU芯片相关的，不能跨GPU型号使用。同一段代码，可能换了GPU型号之后就不能编译通过，第一个GPU使用的二进制kernel程序，不应该直接加载到第二个不同型号GPU上面使用。

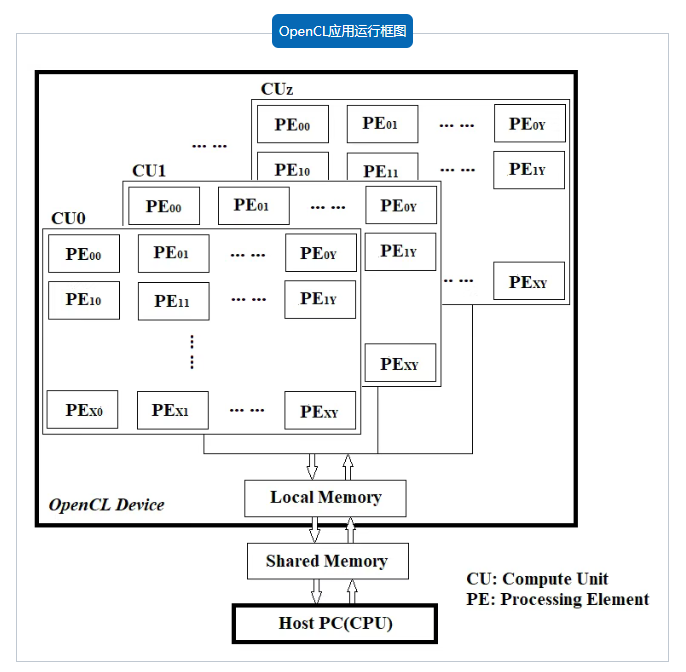

OpenCL设备内部，通常会有大量的并行计算单元（上图中的CU），每个计算单元内部又包含有若干个处理单元（图中的PE），PE可以同时并行地执行相同OpenCL代码，从而实现高性能并行运算，具体CU以及PE数量已经运算性能，跟具体GPU厂商的具体GPU型号有关。
OpenCL代码被CPU加载到设备内存之后，CPU通过相应的OpenCL API来启动OpenCL设备的运行，同时还能查询执行状态，实现CPU-GPU之间的同步，设备关闭等操作。
RZ/G2L上的OpenCL支持

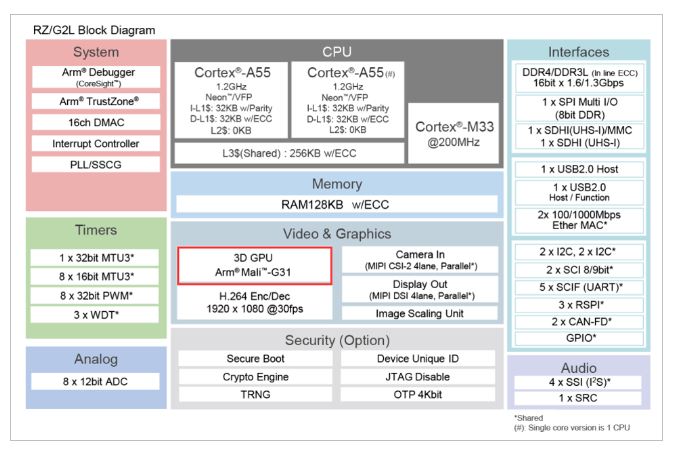

RZ/G2L微处理器配备Cortex®-A55（1.2 GHz）CPU、16 位 DDR3L/DDR4接口、带Arm Mali-G31的3D图形加速引擎以及视频编解码器（H.264），如下图红色框所示。此外，这款微处理器还配备有大量接口，如摄像头输入、显示输出、USB 2.0和千兆以太网，因此特别适用于入门级工业人机界面（HMI）和具有视频功能的嵌入式设备等应用。
此GPU支持2D/3D图形，以及通用GPU运算（GPGPU）。具体支持如下标准API：
● OpenCL 2.0 Full Profile
● OpenGL ES 1.1 2.0 3.0 3.1 and 3.2
如果客户需要，可以提供RZ/G2L上完整的OpenCL使用例程。OpenCL编程参考链接：http://portablecl.org/
RZ/G2L上的OpenCL Library及其使用
RZ/G2L的VLP开发环境里面有提供Linux版OpenCL Library（需要从官网另外下载）以及对应头文件。
RZ/G2L的OpenCL库支持3种运行模式：
● CPU Mode：并行运算在CPU端完成，应用程序仍然需要调用OpenCL库API，OpenCL库内部会基于ARMv8 NEON SIMD指令集做针对性优化。
● GPU Mode：并行运行在GPU端完成，驱动程序会充分利用OpenCL设备的PE单元，提示并行性和运算效率。
● BOTH Mode：上面两种模式的结合。
通常情况下，BOTH Mode能提供最佳性能，典型做法是将待处理的并行数据，平均分成连续的两部分，CPU和GPU各自处理一半的数据（BOTH模式）。结合CPU模式，是因为CPU端有高主频，大Cache，高DDR带宽等优势。由于GPU端PE的特殊性，对待处理的数据，要求是，所有输入数据运算方法相同，没有依赖性，比如：两组输入数组A[1024]和B[1024]分别存放有1024字节的float类型数据，将A和B同序号的数据分别做乘法，结果保存于浮点数组C[1024]，即：
C[0] = A[0] * B[0];
C[1] = A[1] * B[1];
… …
因为所有PE只能并行执行相同的kernel程序。
OpenCL库的使用，主要分为如下步骤：
● 获取平台信息
● 获取设备信息
● 创建上下文
● 创建命令队列
● 创建和编译kernel程序
● 创建kernel对象
● 创建内存对象
● 设置kernel参数
● 执行kernel程序
● 同步操作
● 获取处理结果
● 清理资源
部分OpenCL API介绍
OpenCL API通常以 cl_ 开头，很容易识别。
获取平台信息
cl_int clGetPlatformIDs(cl_uint num_entries,
cl_platform_id *platforms,
cl_uint *num_platforms);
这个函数是OpenCL应用程序必须调用的第一个API，用来获取可使用的Platform ID数组，当平台数未知时，第一次调用clGetPlatformIDs函数获取平台数量，第二次调用clGetPlatformIDs函数获取平台对象，供后续API使用。
cl_int clGetPlatformInfo(cl_platform_id platform,
cl_platform_info param_name,
size_t param_value_size,
void *param_value,
size_t *param_value_size_ret);
用于获取OpenCL的Profile信息、版本、平台制造商、支持的扩展等。
获取设备信息
cl_int clGetDeviceIDs(cl_platform_id_platform,
cl_device_type device_type,
cl_uint num_entries,
cl_device_id *devices,
cl_uint *num_devices);
这个API用来获取平台可使用的设备对象数组。可用于获取CPU/GPU/专用加速器等OpenCL设备数量等。
cl_int clGetDeviceInfo(cl_device_id device,
cl_device_info param_name,
size_t param_value_size,
void *param_value,
size_t *param_value_size_ret);
用于获取选定设备相关信息，如并行计算单元最大数量、设备端全局内存大小等信息。
由于OpenCL API涉及的内容比较多，另一方面，OpenCL相关标准已经很成熟，网上有很多的示例资源可供参考，瑞萨也可以提供MPU上的OpenCL例子给到客户，剩下的OpenCL应用程序步骤相关API，就不进一步介绍了。
您可复制下方网址到浏览器中打开进入瑞萨中文论坛查看：https://community-ja.renesas.com/zh/forums-groups/mcu-mpu/
