关于RA8的安全特性（Security Features），我们会推出一系列的文章介绍。作为开篇，本次重点介绍DLM切换。

DLM是Device Lifecycle Management（器件生命周期管理）的简称，它可以设定当前的状态（开发/量产/部署）以及控制调试功能的程度，串行编程接口和瑞萨测试模式。

以下是手册中RA8的生命周期状态图。

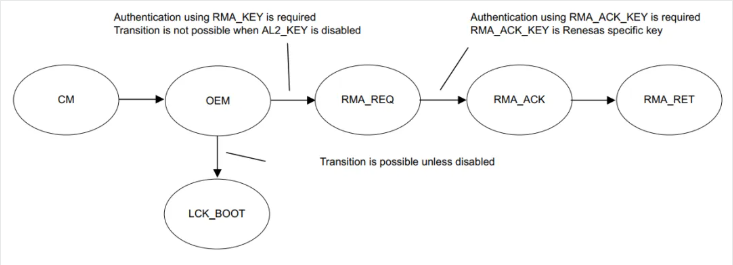

图 Device Lifecycle States

接下来，以CM（Chip Manufacturing）状态为起点，RMA_RET（Return Material Authorization RETurn）为终点，对各个状态做详细说明。单看从CM到RMA_RET这一条转换路径，会发现是单向的（只能按照箭头所指方向转换），不存在回退的情况。

每个芯片在出厂时都是CM状态。CM状态下可以调试Secure和Non-Secure资源，访问权限最高。但此时Serial Programming（SCI Boot，USB Boot和SWD）无法访问code flash和data flash。

在用户的整个开发过程中，芯片都处于OEM（Original Equipment Manufacture）状态，从CM到OEM的切换可以通过在RFP（Renesas Flash Programmer）中，Initialize Device（初始化设备）或DLM Transition（DLM转换）实现。另外，通过串行编程接口（Serial Programming）进行擦除操作也可以将芯片转换为OEM状态。

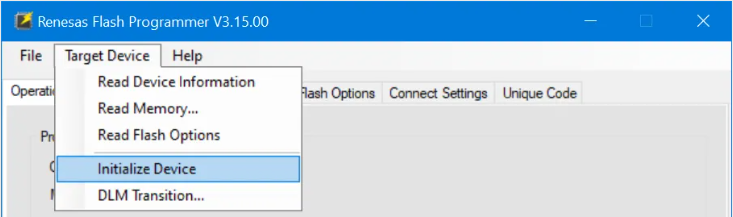

图 RFP中Initialize Device

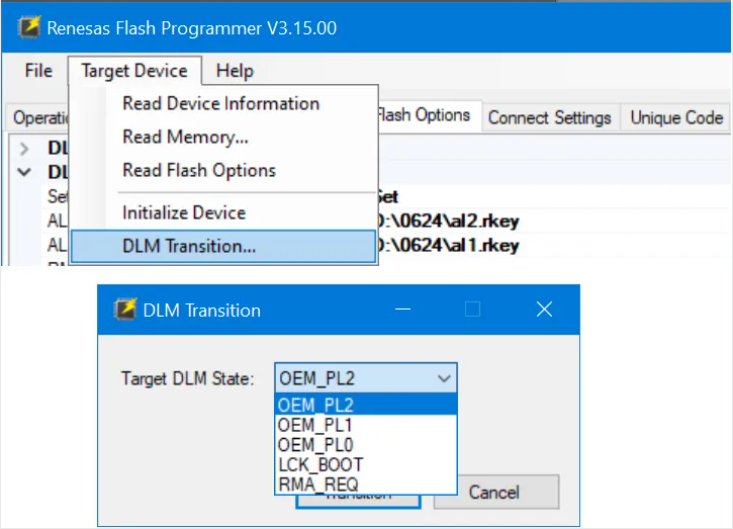

图 RFP中执行DLM转换

在OEM状态下，根据PL（Protection Level）级别划分为三种状态：OEM_PL2，OEM_PL2和OEM_PL0。稍后我们会详细说明OEM状态下的细节，如PL（Protection Level）和AL（Authenticate Level）之间的限定关系，以及各个安全级别转换需要满足的条件等。

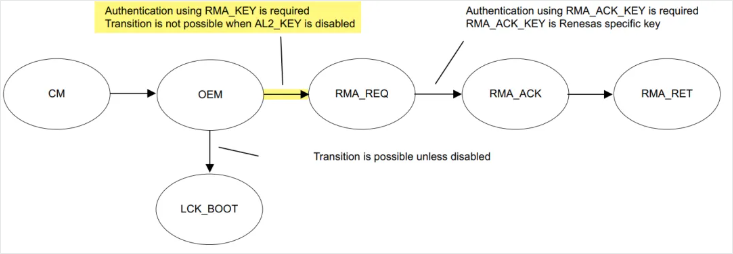

假如需要从OEM状态进入RMA_REQ（Return Material Authorization REQuest）状态，则如图中描述，需要键入RMA_KEY。在RMA_REQ状态下，PL为0，此时既无法调试芯片也不能通过串行编程接口操作芯片的flash（包括code flash和data flash）。切换为RMA_REQ状态后，用户需将芯片交换给瑞萨进行分析。转换过程和条件如下图所示：

瑞萨在收到RMA_REQ状态的芯片后，会通过键入RMA_ACK_KEY（瑞萨独有的key）将芯片切换到RMA_ACK（Return Material Authorization ACKnowledged）状态，此状态下可以进行调试，完成失效分析。转换过程和条件如下图所示：

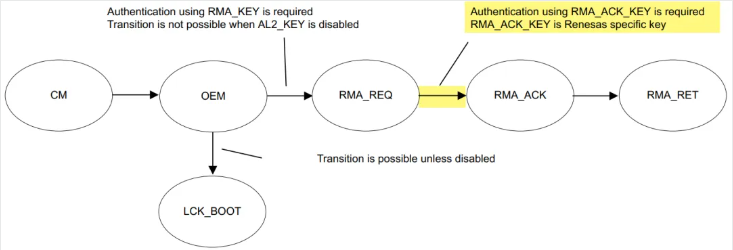

图 DLM状态转换—从RMA_REQ到RMA_ACK

最终，瑞萨会将芯片切换到RMA_RET（Return Material Authorization RETurn）状态，并返还给用户。此时的PL为0，同时器件无法进行Boot。

对于进行DLM所用的接口，可以通过UART，USB和SWD/JTAG实现，但不能通过在应用程序中运行代码实现。不过，当前的生命周期状态可以通过寄存器（DLMMON : Device Lifecycle Management State Monitor Register）读取。关于寄存器值和DLM状态之间的对应关系，请参考硬件手册中的说明。

PL（Protection Level）和AL（Authentication Level）决定了调试功能和调试接口的开放程度。OEM以外的状态，PL和AL是固定的。换言之，在OEM状态下，PL和AL可以由用户自行设定，以满足开发的需求。PL和AL的设定仅能通过boot firmware实现而无法通过在片上运行代码实现。

由于开发的大多数阶段，芯片都处于OEM状态，接下来详细介绍OEM状态下PL和AL的含义。

PL存储在芯片的非易失性存储器内，而AL存储在芯片的易失性存储器内。AL表示一种临时的验证状态，上电后AL的值初始化为PL值。

PL转换的条件可以简单概括为：从高到低没有任何限定，但是对于从低到高，要求当前AL的值大于等于转换目标的PL值。PL转换的流程图如下：

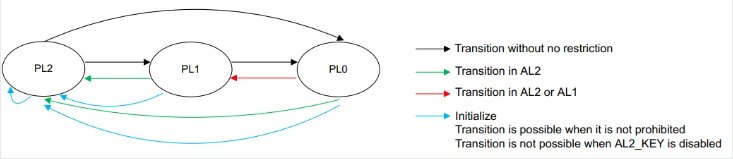

图 PL转换

图中带箭头的黑线标记的是没有任何限定的转换，从高到低进行PL转换时，无需任何条件即可完成。以PL2切换到PL1为例，可以直接进行而无需任何授权。黑线标记的有3种：PL2至PL1，PL1至PL0和PL2至PL0。

接下来，我们看一下带箭头的绿线标记的转换，共有2种：PL1至PL2，PL0至PL2。仔细观察这两种转换，会发现，转换的目标PL级别都是2，而转换条件是AL等于2。即AL值需大于等于目标PL值。

对于带箭头的红线标记的转换，仅1种：PL0至PL1，转换条件是AL为2或1（AL的值不低于转换的目标PL1）。

带箭头的蓝线标记的转换，代表初始化，共有3种：PL2至PL2，PL1至PL2，PL0切换至PL2。执行初始化命令后，芯片是全擦状态，片上所有内容回到空白。初始化没有条件限制，除却两个意外：初始化功能被禁止或AL2_KEY被禁止。在RFP中禁止初始化和禁止AL2_KEY的界面如下图所示。

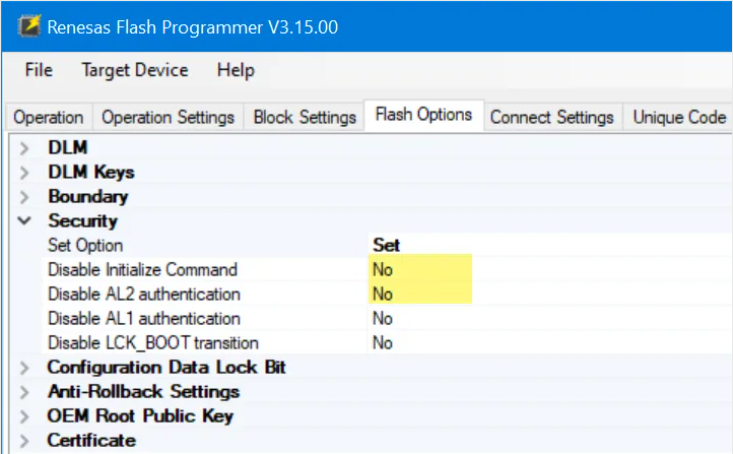

图 RFP中禁止初始化命令和禁止AL2_KEY

需要特别注意的是，某些禁止性操作的设置一旦生效，即成为不可逆的状态，因此在进行此类设置时，务必保持高度的谨慎与细心，以免带来不必要的后果。不可逆的操作如：Configuration Data Lock Bit，Anti-Rollback Settings，Security选项下的Disable Initialize Command、Disable AL2 authentication、Disable AL1 authentication和Disable LCK_BOOT transition。更多限定，请参考RFP手册中的说明。在禁止某些功能之前，请在RFP手册中查阅该命令的注意事项。

对于PL的转换条件，前面提到重要的一点是，转换时AL的值需大于等于转换目标的PL值。设想这样一个场景，当前的AL和PL都是0，目标是切换到PL1（即下图带箭头的红线标记的转换），该如何实现呢？

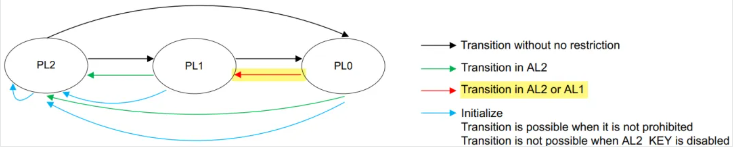

图 PL转换之从0到1

解决办法是先将AL从0转换为1或2，此时AL的值大于等于目标PL1，可以实现PL转换了。

接下来我们介绍AL转换的流程，状态转移图如下所示：

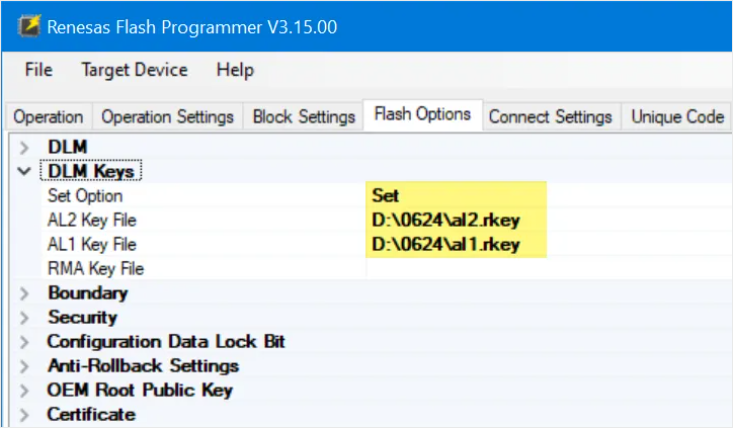

图 RFP中设定AL Key

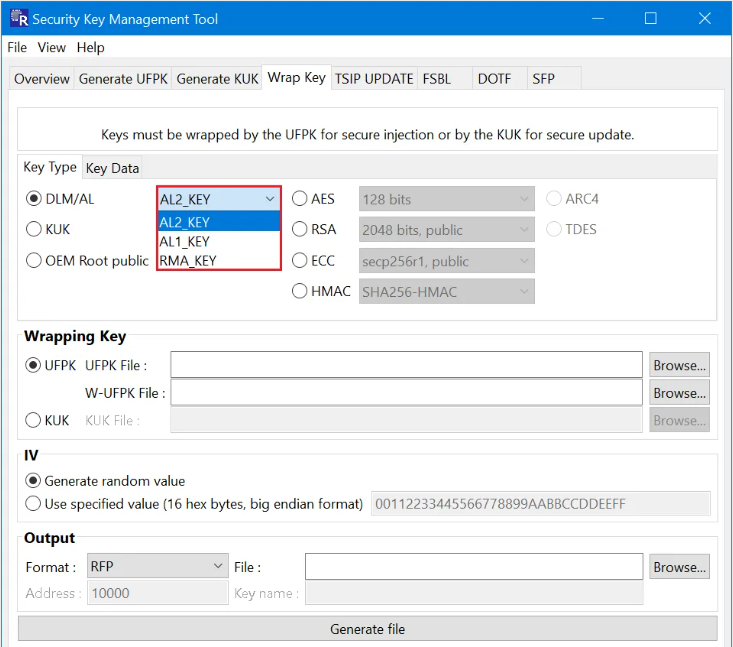

RA8支持的AL key需要借助SKMT（Renesas Secure Key Management Tool）封装，配置界面如下图所示：

关于封装AL Key，请参考AppNote R11AN0496EU0200中的说明。

更多信息您点击下方链接查看：

AppNote R11AN0496EU0200 ：https://www.renesas.cn/cn/zh/document/apn/injecting-and-updating-secure-user-keys-ra-family-application-project

虽然操作的Key类型是AL*_KEY，但是流程是一样的，都需要利用UFPK和W-UFPK进行封装。SKMT各个界面的含义和配置方法，请参考SKMT的手册。
