Question:
在ID 代码保护被启用，且ALeRASE指令被禁用的情况下，如何连接调试器或编程器？
Answer:
注意：如果MCU受此方式保护，不会检查ID代码，也就是说ID代码始终不匹配，设备无法连接到调试器或者串行编程器，但是可以使用ALeRASE指令擦除用户闪存区域的内容。
如何设置 ID 代码

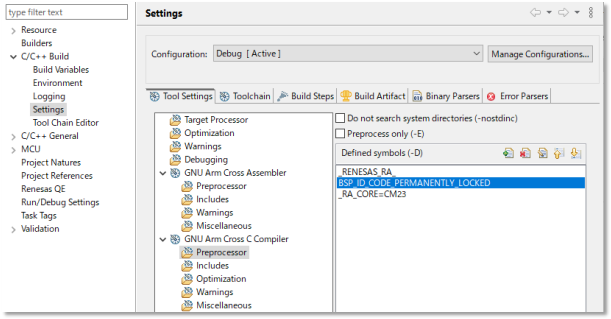

FSP 配置器中不支持该设置。如下图所示，在 C 预处理器设置中添加 BSP_ID_CODE_PERMANENTLY_LOCKED 定义后方可启用。
OSIS 寄存器中的 ID 代码值
为了便于理解 ID 代码值与 OSIS 寄存器之间的关系，下面我们将ID 代码按每 4 个字节为一组用不同的颜色做标记，如：“00112233445566778899AABBCCDDEEFF”。
如下所示，设置会输出到 ra_cfg/fsp_cfg/bsp/bsp_mcu_family_cfg.h 中，且ID代码被设置为了全00h。
|
/* ID Code Note: To permanently lock and disable the debug interface define the BSP_ID_CODE_PERMANENTLY_LOCKED in the compiler settings. WARNING: This will disable debug access to the part and cannot be reversed by a debug probe. */ #if defined(BSP_ID_CODE_PERMANENTLY_LOCKED) #define BSP_CFG_ID_CODE_LONG_1 (0x00000000) #define BSP_CFG_ID_CODE_LONG_2 (0x00000000) #define BSP_CFG_ID_CODE_LONG_3 (0x00000000) #define BSP_CFG_ID_CODE_LONG_4 (0x00000000) #else /* ID CODE: 00112233445566778899AABBCCDDEEBF */ #define BSP_CFG_ID_CODE_LONG_1 (0x33221100) #define BSP_CFG_ID_CODE_LONG_2 (0x77665544) #define BSP_CFG_ID_CODE_LONG_3 (0xBBAA9988) #define BSP_CFG_ID_CODE_LONG_4 (0xBFEEDDCC) #endif |
ID 代码在程序镜像文件（program image file）中生成，如下所示。具体会因OSIS寄存器的地址不同而有差异：
|
S3150101001800000000FFFFFFFF00000000FFFFFFFFD8 S3110101002800000000FFFFFFFF00000000C8 |
以 RA6M3为例：
|
S3150100A15000000000000000000000000000000000F8 |
以RA4E2为例：
|
S3150100A1200000000000000000000000000000000028 |
e2 studio 中的调试器连接（ID 代码验证）
由于 ID 代码验证始终不匹配，因此会跳出验证错误对话框，如下图所示。

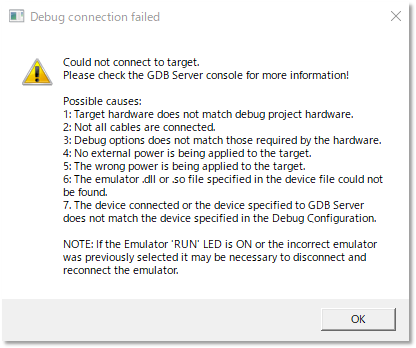

J-Link调试器：

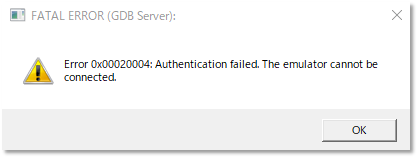

E2/E2 Lite 调试器：
e2 studio 中的调试器连接（执行ALeRASE）

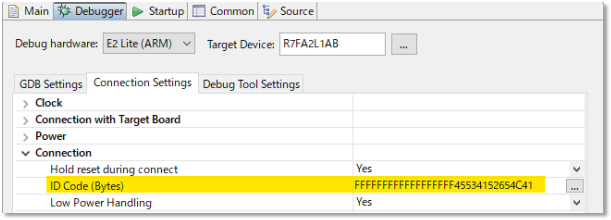

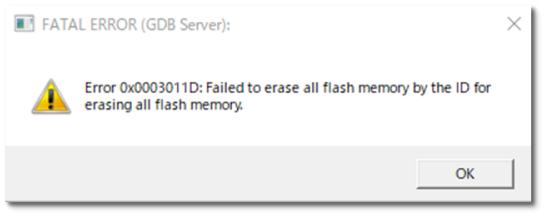

如果是 E2 或 E2 Lite，即使将 ID 代码设为ALeRASE ID 代码(FFFFFFFFFFFFFFFFFF45534152654C41) ，也不会执行擦除。如下图所示，对话框会显示擦除闪存进程失败。使用 J-Link 时无法执行擦除指令。

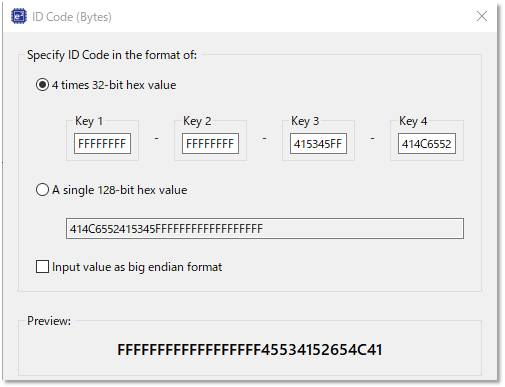

在此模式（*1）下可用ALeRASE的MCU产品上，可通过将 ID 代码设置为ALeRASE ID 代码(FFFFFFFFFFFFFFFFFF45534152654C41) 来擦除整个内部闪存 ROM。如果设置了要加载的程序镜像，则将在执行 ALeRASE 之后加载镜像。
通过RFP连接（ID 代码验证）

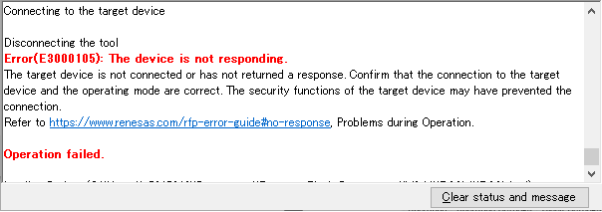

由于 ID 代码验证总是不匹配，因此会跳出验证错误对话框，如下图所示。
通过RFP连接（执行ALeRASE）

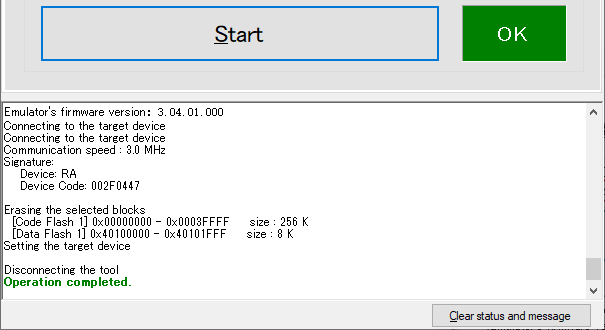

输入ALeRASE ID 代码(414C6552415345FFFFFFFFFFFFFFFFFF) ，可以成功执行ALeRASE，如下所示。
