Issue:
如果想在CS+的watch panel中监测宏定义的值，该如何配置？比如，以下代码中利用宏定义的变量fg_One，希望在watch panel像监测变量一样监测该宏定义的值。
typedef union
{
uint16_t word;
struct
{
uint8_t one :1;
uint8_t two :1;
}Bits;
}_Mdbs_Usr_Ext;
_Mdbs_Usr_Ext Funcset;
#define fg_One Funcset.Bits.one
void main(void)
{
fg_One = 1;
printf("fg_One = %d\n", fg_One);
while(1);
}图1 宏定义变量代码示例
Answer:
按照CS+手册（https://tool-support.renesas.com/autoupdate/support/onlinehelp/csp/V4.01.00/CS+.chm/DebugTool-RX.chm/Output/db_P_watch.html）中的描述，Watch Panel支持的类型包括以下几类：
variable，function，immediate，expression，I/O register
这些类型均属于标号，指向了某个具体的地址，基于此，调试器可以通过读取相应地址上的数据获得标号的值，并刷新在Watch Panel中。
对于宏定义类型的变量来说，在编译前进行了替换，因此***.map文件中不会有宏定义变量，而是用替换后的标号指示。

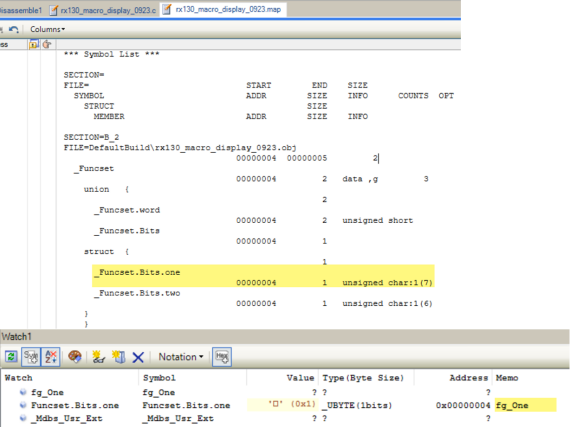

在Watch Panel中首先添加宏定义对应的变量标号，然后在相应变量的Memo列增加宏定义的描述，即可实现监测，如下图所示。
图2 Watch Panel中监测宏定义的值
