Issue:

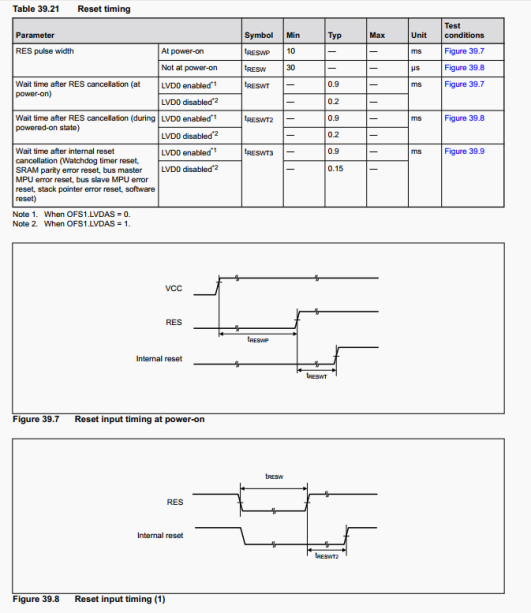

通常在RA MCU的Hardware Manual中都有一个关于复位时序的描述，以RA2E1 Hardware Manual中的描述为例，其中tRESWP要求最小值为10ms, tRESW要求最小值为30us。因为这个会涉及到客户的硬件电路设计，所以这两个规格是必须满足的吗？以及如果需要满足该规格，如何选择RC复位电路中电阻和电阻的值？
Answers:
1.对于不考虑使用复位引脚来复位MCU的场景，可以不用外接RC复位电路的复位电容，这个在MCU的Quick Design Guide中有相关的说明，其内容如下（此内容来自RA2 MCU Quick Design Guide）。在上电复位时，MCU内部有可靠的POR复位电路，可以让MCU有很好的复位时序，所以不用担心复位时序可能会导致系统不稳定的问题。
2. 至于RC复位电路中，电容值和电阻值的选择。根据常规的RC时间常数计算公式（t=RC）计算选择即可。比如需要一个10ms的延时，可以选择 10K 电阻和1uF电容的组合。
