我们介绍了在e2 studio中如何将project进行地址偏移，然后进行调试的操作步骤。此次的连载中，我们会介绍在Keil和IAR中如何进行相应的设置，以达到从指定地址开始调试代码的目的。
对于Arm芯片，要求起始地址0开始放置初始堆栈指针，复位向量表等必备内容，所以如果0地址处为全FFh，则无法调试代码。
为从指定地址开始调试代码，可以在IDE中重新指定MCU运行所需的地址偏移（Initial stack pointer和Initial program counter）。本次以Keil和IAR为例分别进行说明。
首先介绍Keil中的配置：
1.linker script脚本文件进行修改（代码编写阶段）

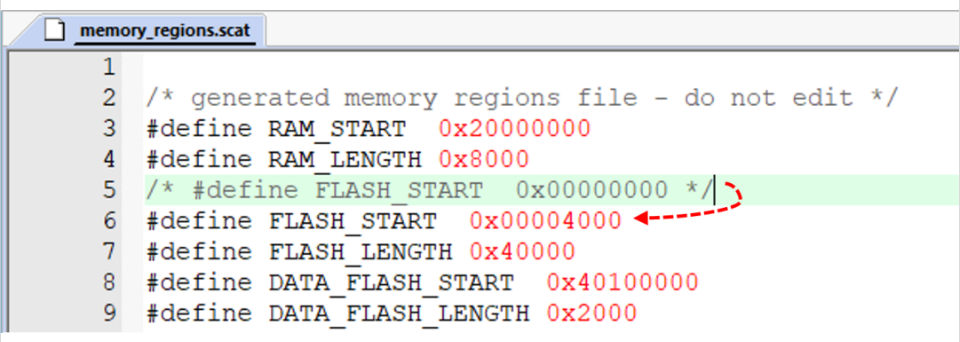

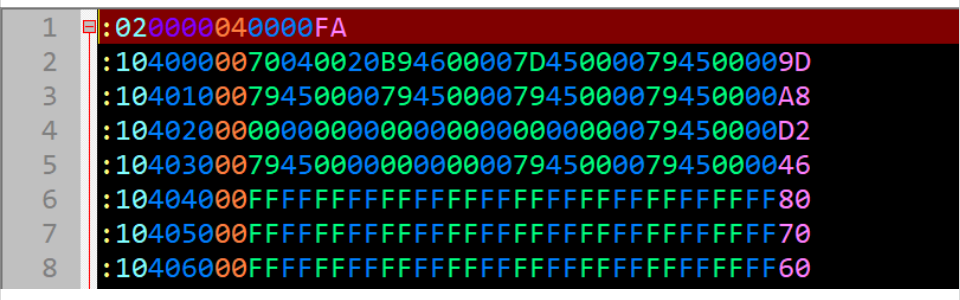

修改linker script脚本，以memory_regions.scat文件为例，FLASH_START是代码进行编译时，基础的偏移地址，默认为0，根据要求修改为application的目标偏移地址，如0x4000。重新编译工程，检查编译生成的srec文件或mot文件，确认文件起始地址为0x4000。
2.Debug Configuration的设置（代码调试阶段）

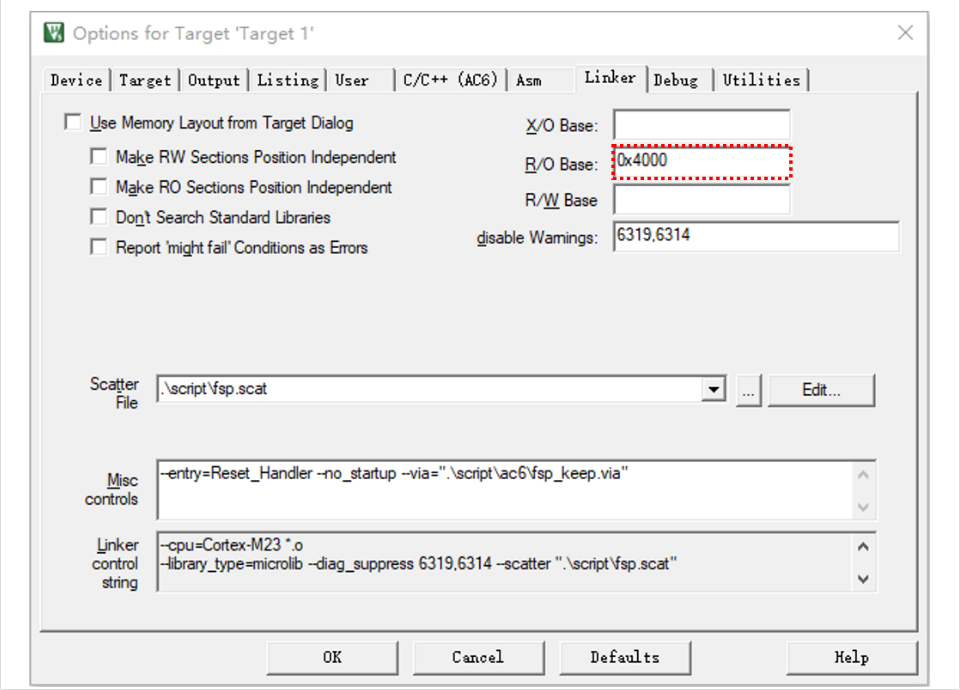

在Keil设定中，首先修改Linker>R/O Base，设定为0x4000。
将如下内容另存为一个*.ini文件（如app_0x4000.ini），放在Project目录下的script文件夹中。
FUNC void Setup (void){
SP = _RDWORD(0x00004000); // Setup Stack Pointer
PC = _RDWORD(0x00004004); // Setup Program Counter
_WDWORD(0xE000ED08, 0x00004000); // Setup Vector Table Offset Register
}
LOAD Objects\RA4M2_TE_app.axf INCREMENTAL // Download
Setup(); // Setup for Running

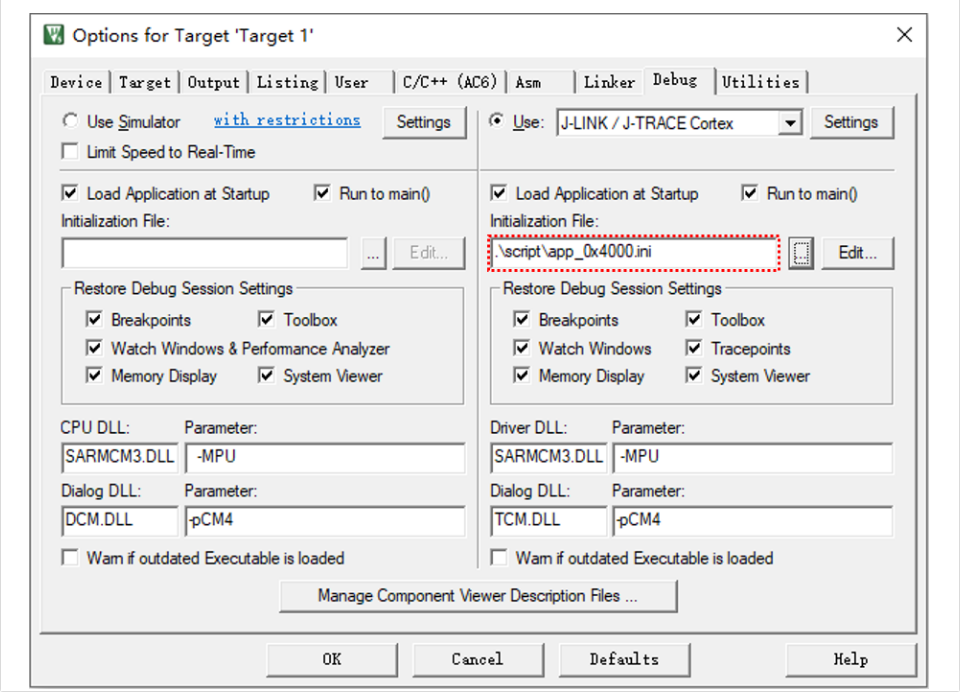

在下图中指向该*.ini文件。

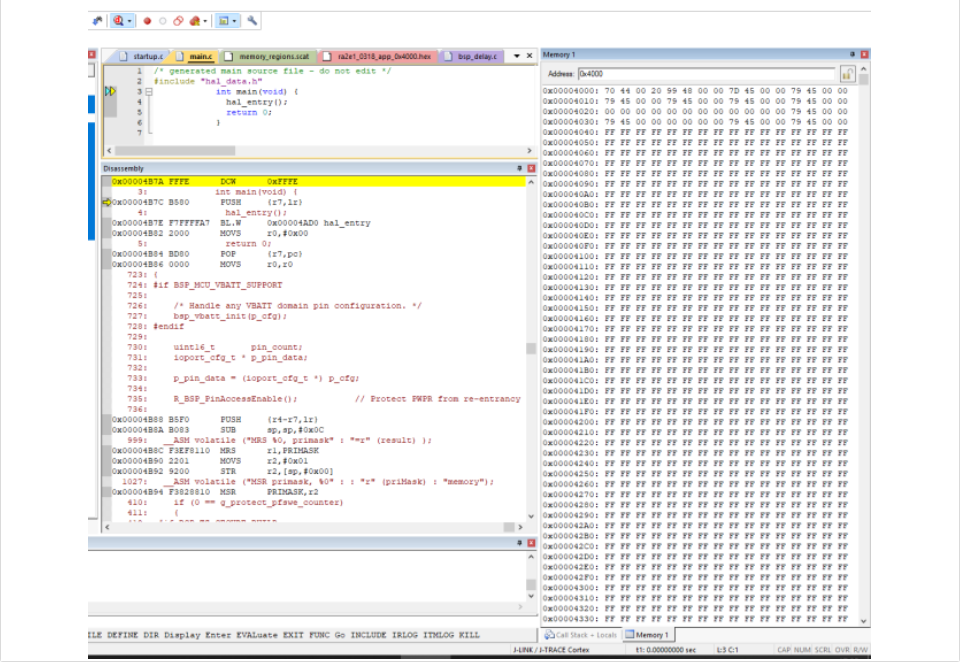

调试效果如下图所示，代码在跳到main()函数时，地址在0x4000+处。
接下来介绍IAR中的配置：
1.linker script脚本文件进行修改（代码编写阶段）

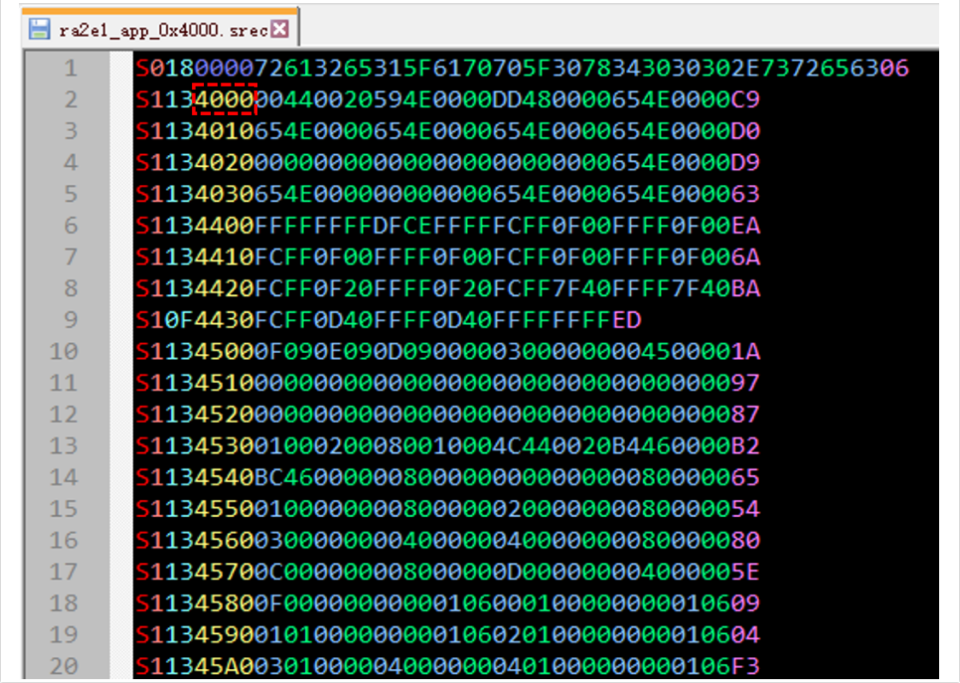

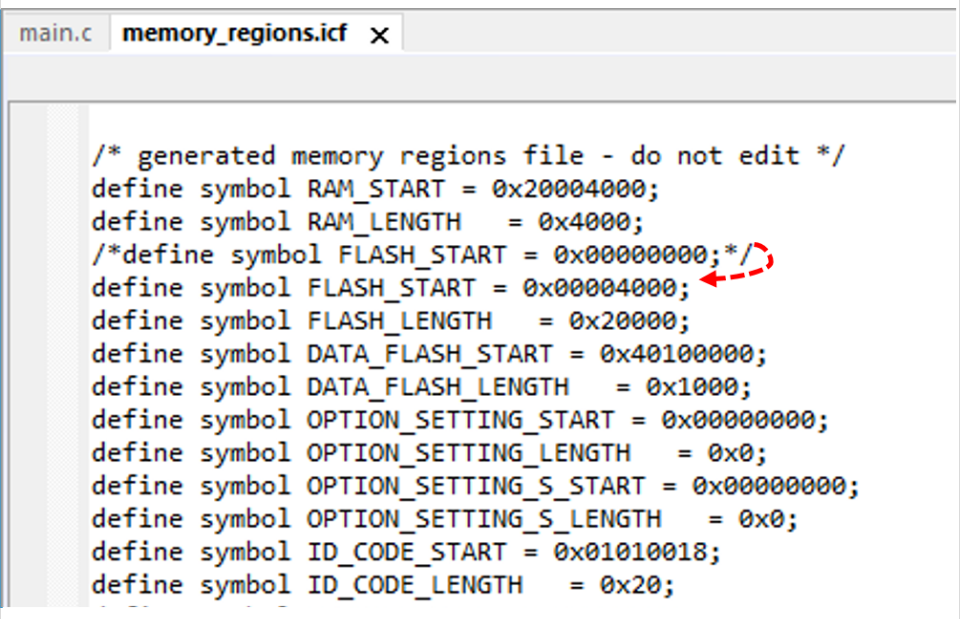

修改linker script，以memory_regions.icf文件为例，FLASH_START是代码进行编译时，基础的偏移地址，默认为0，根据要求修改为application的目标偏移地址，如0x4000。重新编译工程，检查编译生成的srec文件或mot文件，确认文件起始地址为0x4000。
2.Debug Configuration的设置（代码调试阶段）

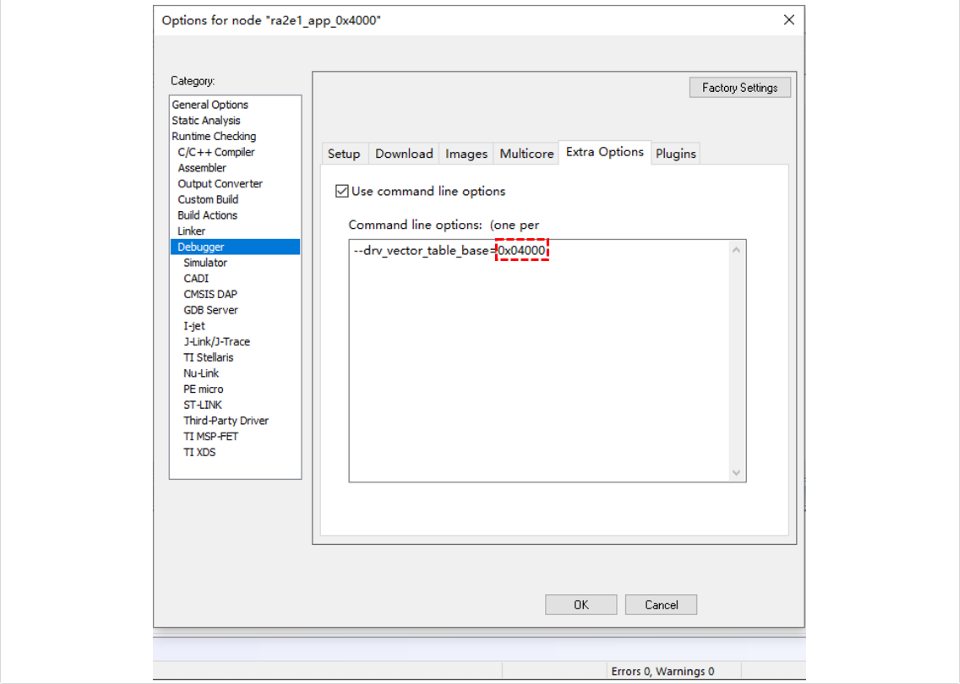

修改Debugger>Extra Options中的设定，如下图所示。

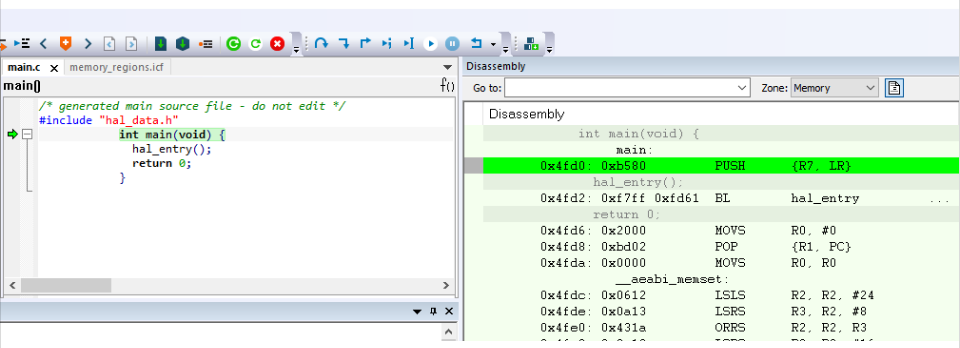

代码调试效果如下图所示，跳到main()函数时，地址在0x4000+处。
