准备工作
开发RA8D1单片机需要提前安装好软件工具，还有准备好RA8板卡以及下载调试器。
1.下载安装集成开发环境
开发瑞萨RA8系列单片机的工具有很多，常见的主要是：
e2 studio一站式服务工具
RASC + Keil，或RASC + IAR
如果觉得麻烦，还是推荐大家使用瑞萨官网的 e2 studio 一站式服务工具。
2.准备硬件板卡
本教程就使用瑞萨CPKCOR_RA8D1B评估板，这块板卡集成了J-link，我们只需要用一根线连接电脑即可下载调试。
e2s快速搭建FreeRTOS工程
e2s和其他一些MCU厂商的“可视化配置工具”类似，只需要动动鼠标，就能快速创建FreeRTOS软件工程。
1.基于e2s快速创建FreeRTOS工程模板

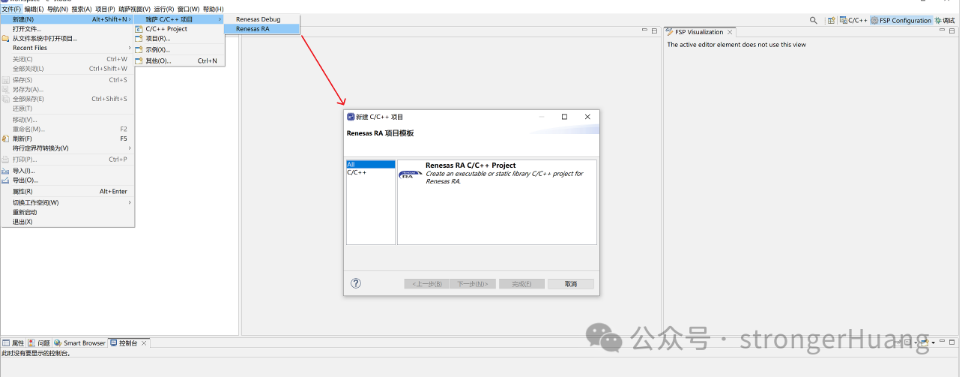

打开e2s，文件 -> 新建 -> 瑞萨C/C++项目 -> Renesas RA：

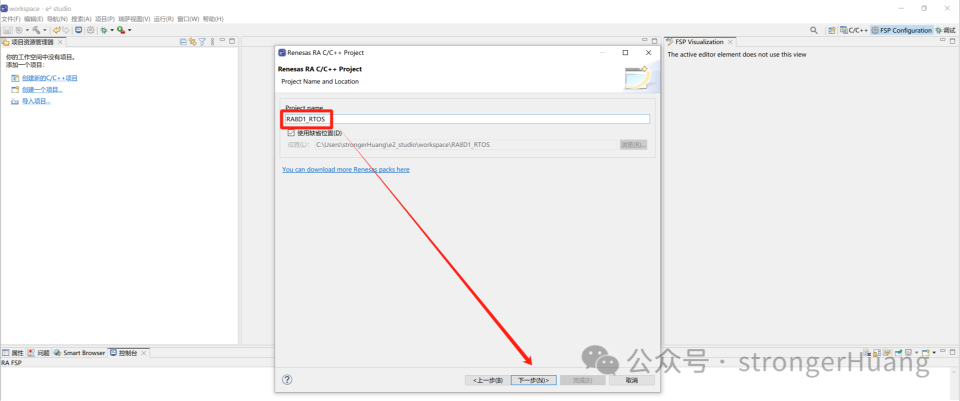

输入工程名称，比如我们输入RA8D1_RTOS：

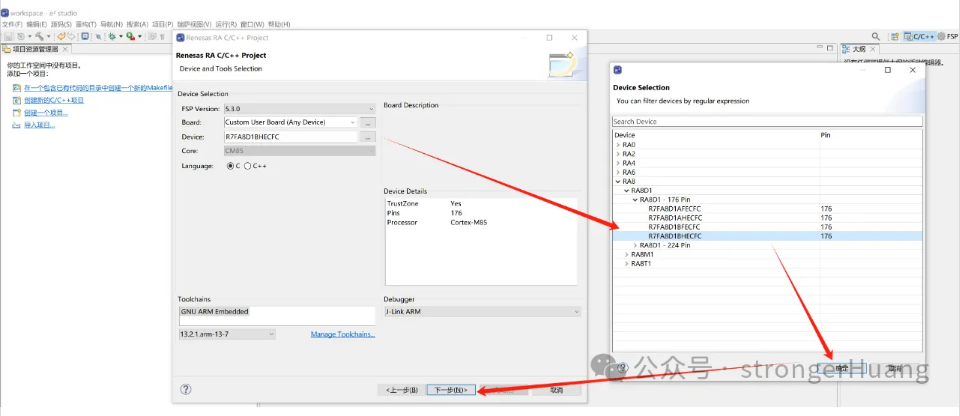

选择单片机型号，比如R7FA8D1BHEC：

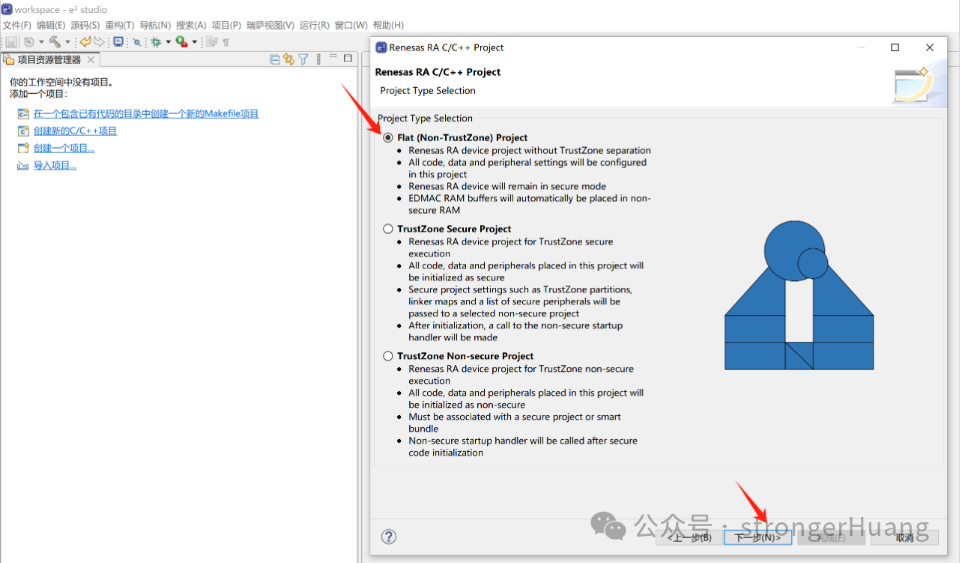

选择TrustZone项目工程：
选择FreeRTOS：

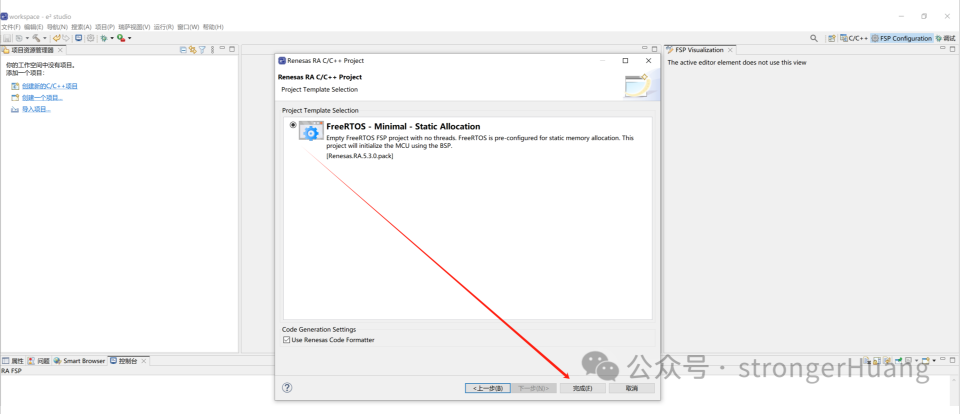

选择【FreeRTOS - Minimal - Static Allocation】，然后点击完成，一个FreeRTOS 项目模板就创建好了。
2.配置FreeRTOS

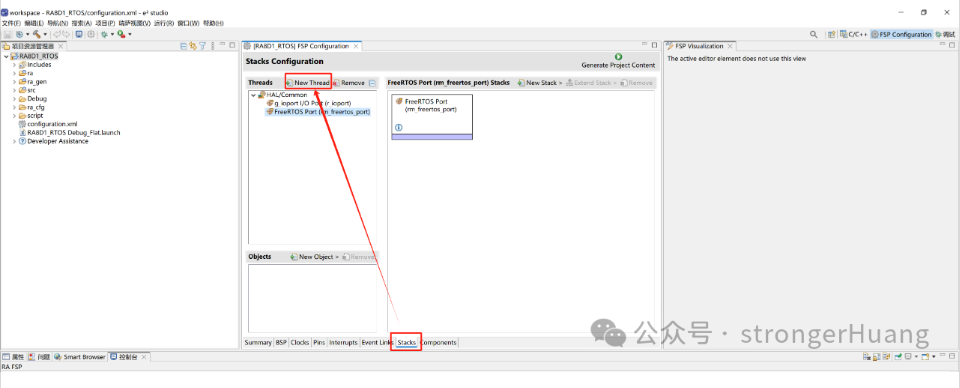

点击【Stacks】，然后再点击【New Thread】创建新线程

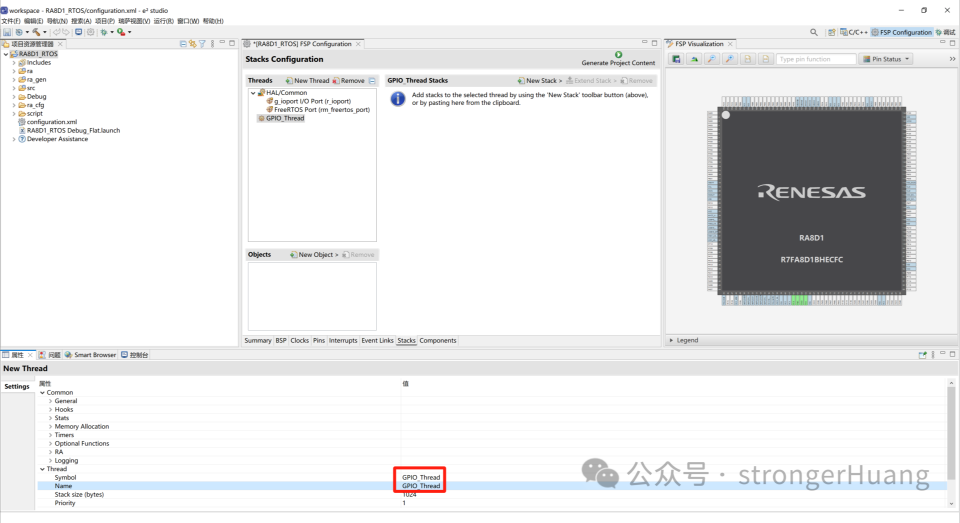

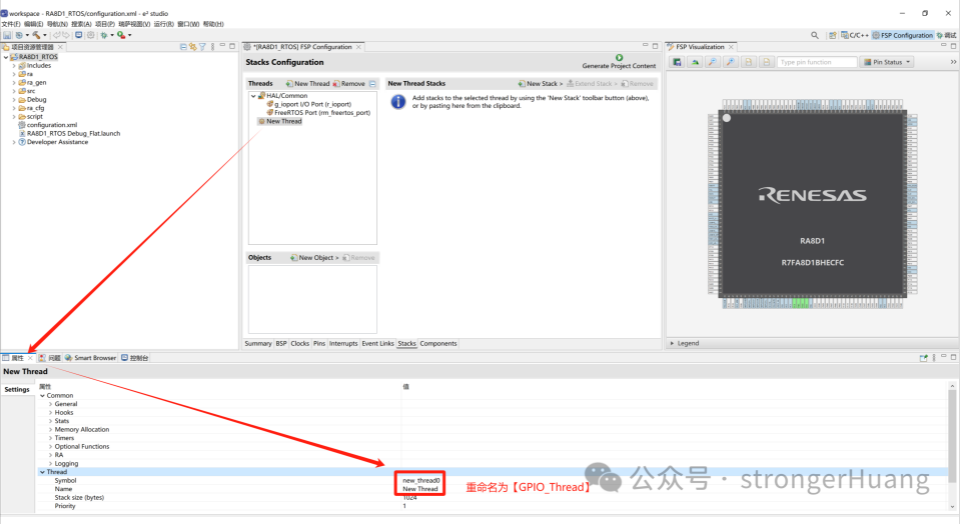

然后，选中【New Thread】 -> 属性，重命名为【GPIO_Thread】
同样的方法，我们再新建一个【UART_Thread】线程：
点击【Generate Project Content】，就可以看到生成了两个源代码文件，此时，FreeRTOS两个线程就生成好了。
3.线程增加应用代码
我们这里创建了GPIO+UART两个简单的线程，关于GPIO和UART底层的配置，大家可以参看前面分享的教程：
我们这里GPIO（LED）线程应用代码，LED闪烁：
void GPIO_Thread_entry(void *pvParameters)
{
FSP_PARAMETER_NOT_USED (pvParameters);
/* TODO: add your own code here */
while (1)
{
R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_10_PIN_01, BSP_IO_LEVEL_LOW);
vTaskDelay (500);// 延时500ms
R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_10_PIN_01, BSP_IO_LEVEL_HIGH);
vTaskDelay (500);// 延时500ms
}
}
UART线程应用代码，间隔1秒打印Cnt计数值：
void UART_Thread_entry(void *pvParameters)
{
uint8_t Cnt = 0;
FSP_PARAMETER_NOT_USED (pvParameters);
Debug_UART4_Init(); // SCI4 UART 调试串口初始化
printf("Start...\r\n");
while (1)
{
vTaskDelay (500);
Cnt++;
printf("Cnt = %d\r\n", Cnt);
}
}
最后，大家来看下两个线程（LED+UART）实现的效果（视频）：
