PWM：Pulse Width Modulation，脉冲宽度调制。
单片机实现PWM输出的方式有很多种，有通过IO延时翻转实现的，比如：
while(1)
{
IO口高电平
Delay延时
IO口低电平
Delay延时
}
也有通过定时器中断控制IO高低电平输出实现的。
定时器中断配置——>启动定时器——>响应中断，控制IO高低电平
当然，本文通过，瑞萨RA8D1单片机通用PWM定时器（GPT，General PWM Timer）输出PWM波形，这样既避免了占用CPU资源，又避免了误差（精度相对很高）。
下面手把手教大家基于e2 studio环境下，实现RA8单片机输出PWM的方法。
准备工作
1 下载并安装e2 studio工具
下载地址，推荐瑞萨官方的GitHub：https://github.com/renesas/fsp/releases
我们这里基于Windows环境，安装exe文件，基本根据提示信息一路next即可。这里不再详述。

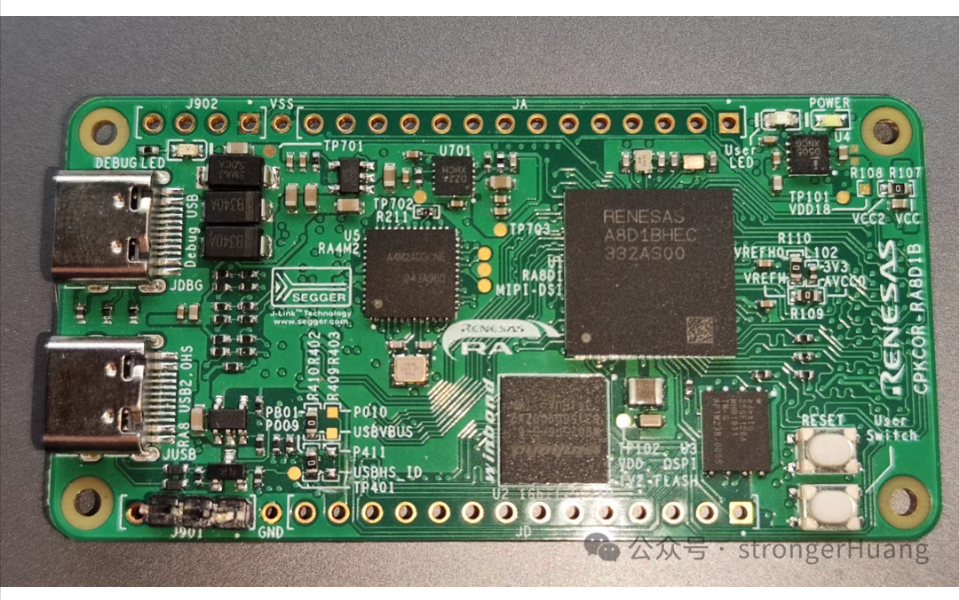

2 准备RA8D1开发板
我们这里以瑞萨RA8D1单片机为例：
RA8单片机PWM输出方法
本文就瑞萨官方集成开发工具e2 studio，它是瑞萨单片机一站式编程工具，只需要动动鼠标点一点就能创建一个单片机工程。

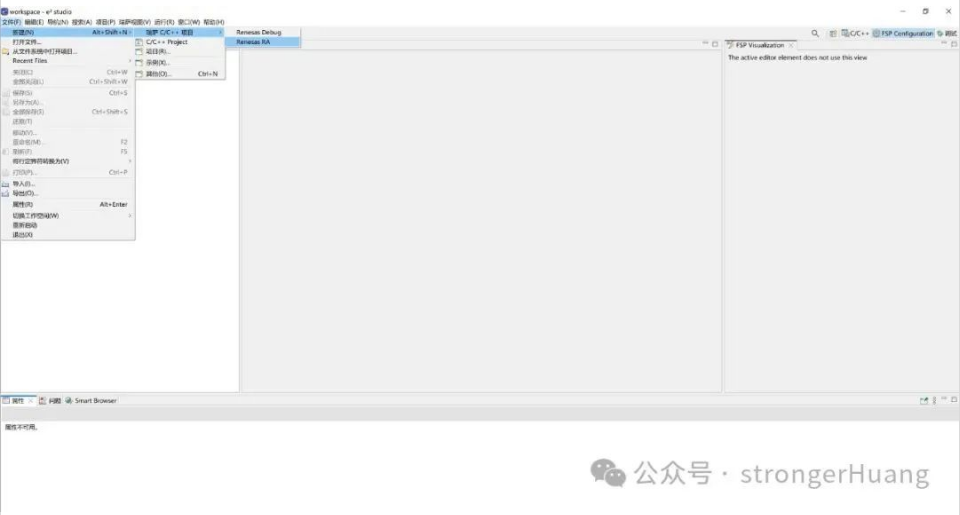

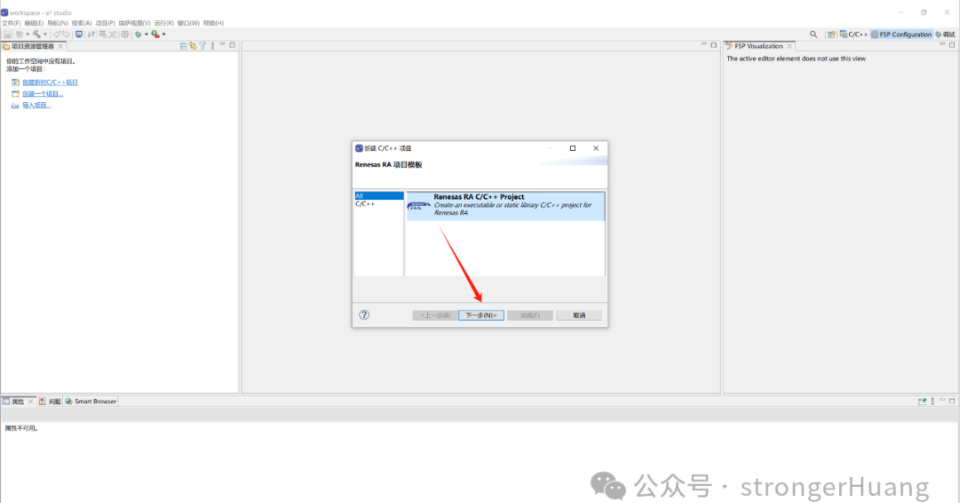

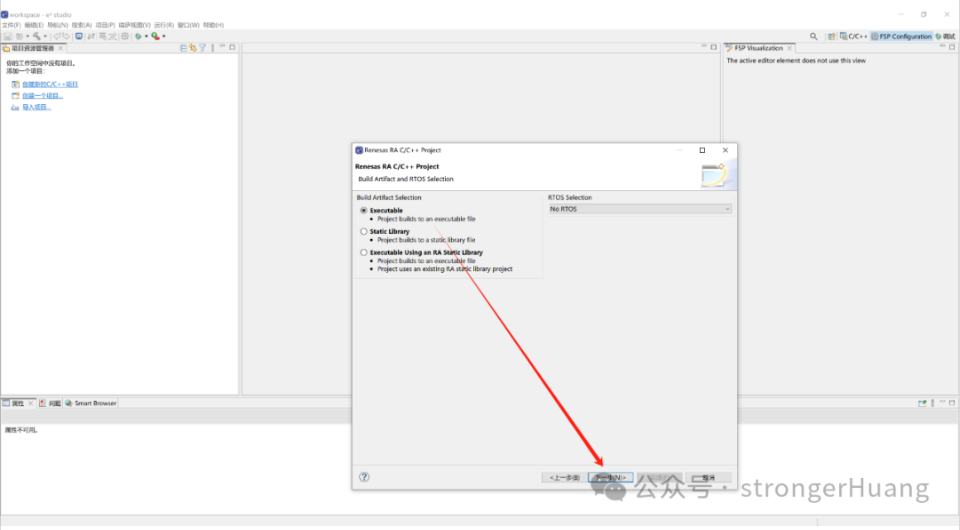

1 打开e2 studio创建PWM项目

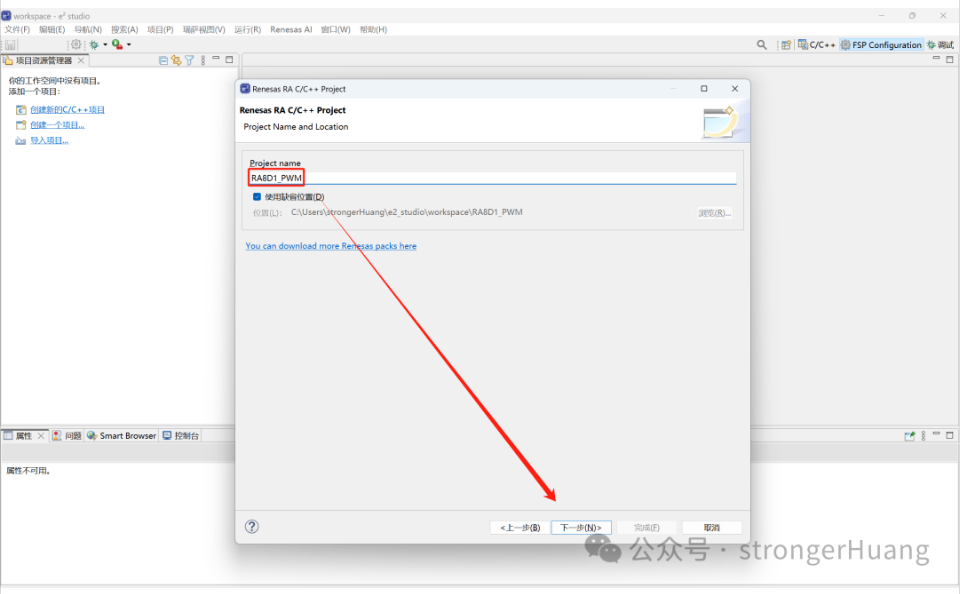

我们命名项目名称为：RA8D1_PWM

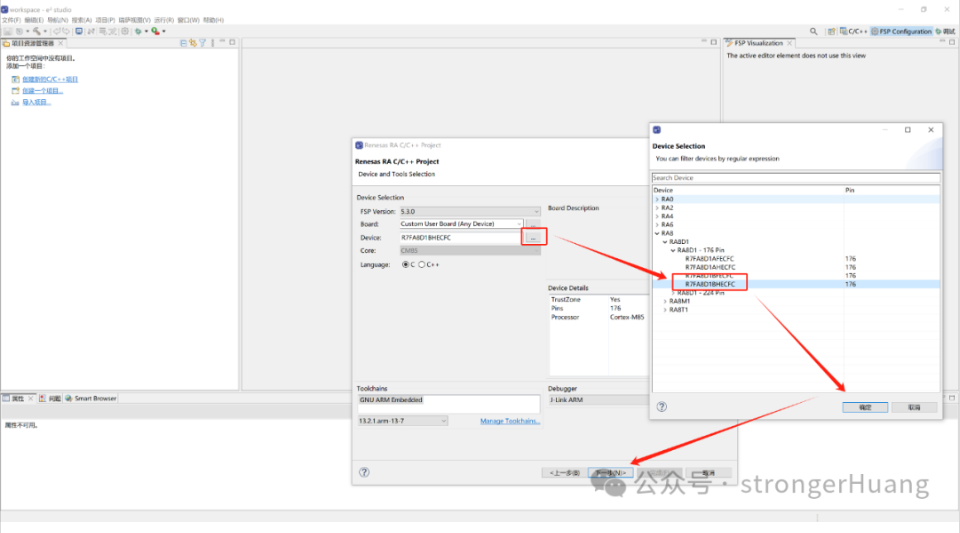

选择对应芯片型号：R7FA8D1BEC

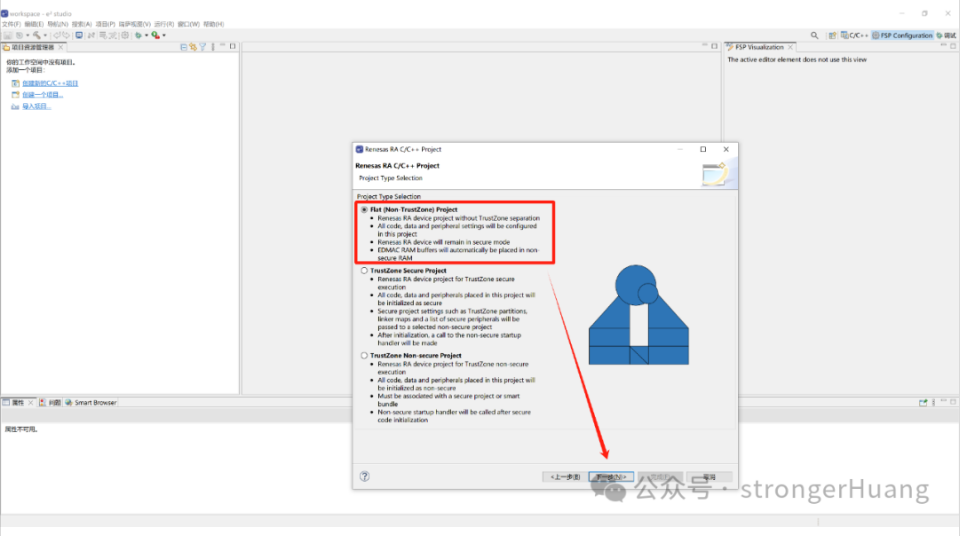

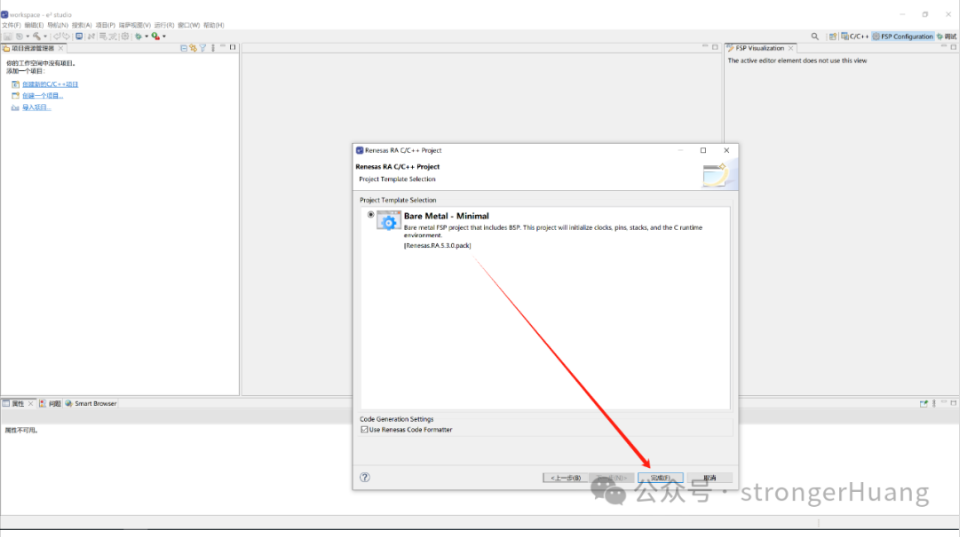

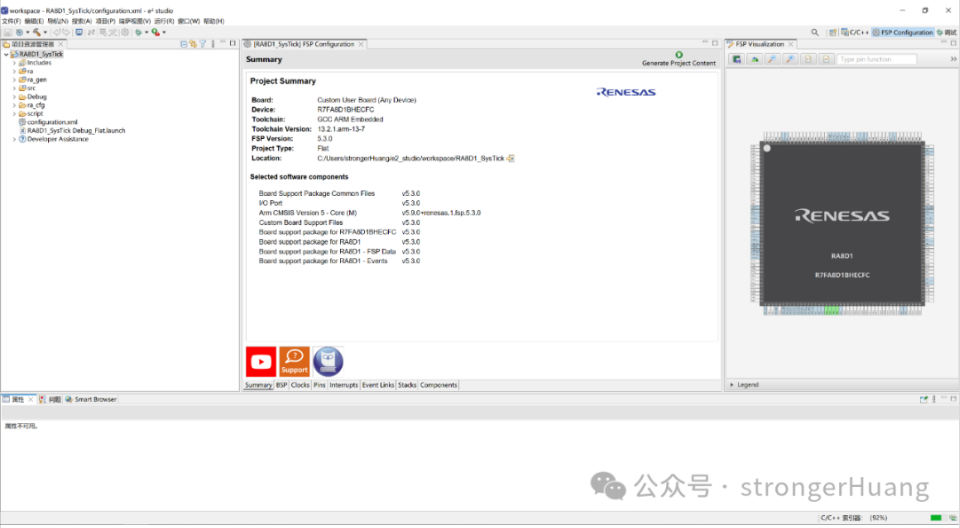

只需要动动鼠标“点一点”，一个完整的工程就创建好了。
2 配置工程
我们使用RA8D1单片机通用PWM定时器（General PWM Timer）GPT4，引脚P301输出PWM。
这里配置时钟、添加GPT模块以相关配置。

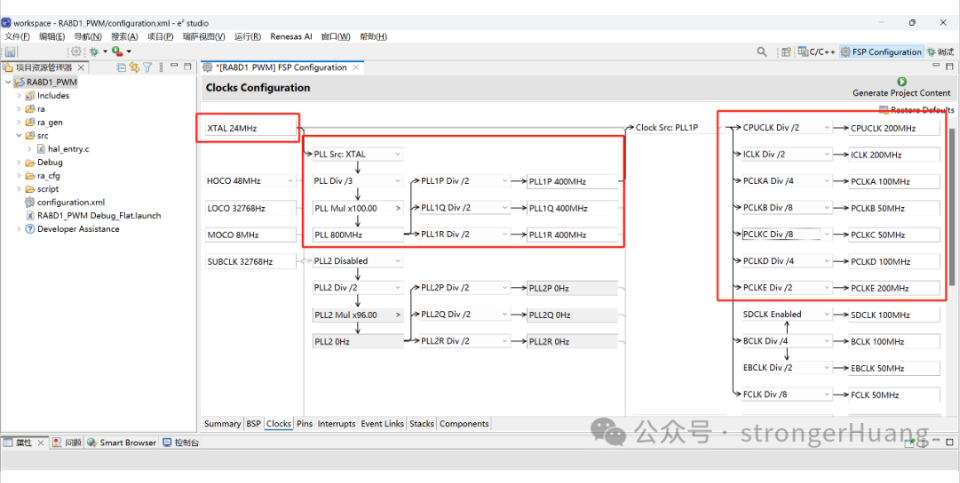

配置时钟：
GPT4使用PCLKD分频作为时钟源

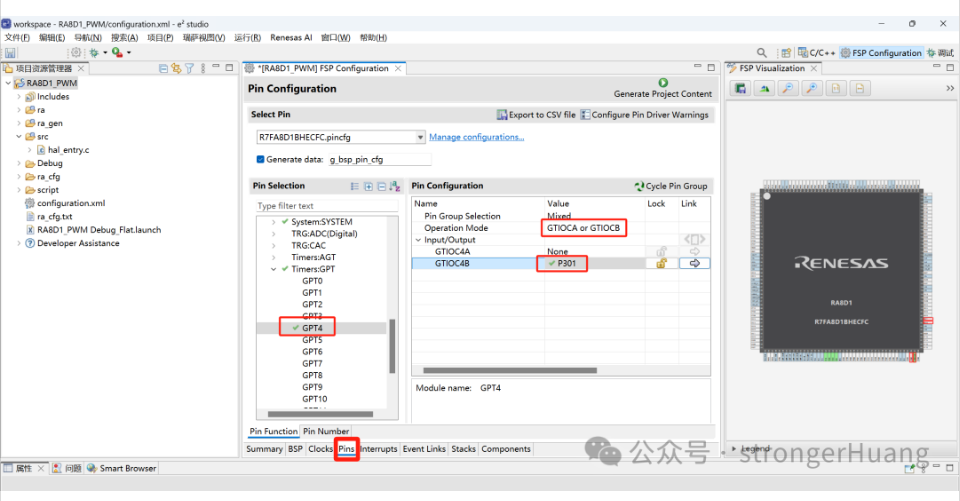

配置引脚：
我们使用GPT4的P301作为PWM输出引脚。

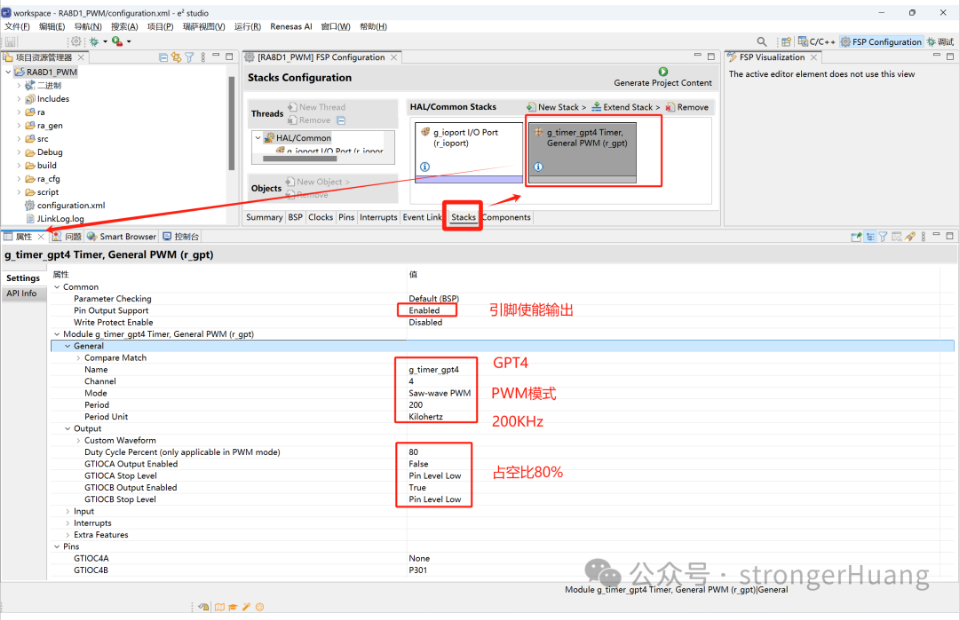

新建定时器模块：
我们添加定时器模块并配置相关属性（配置常用参数，其实默认即可）。
3 添加源代码

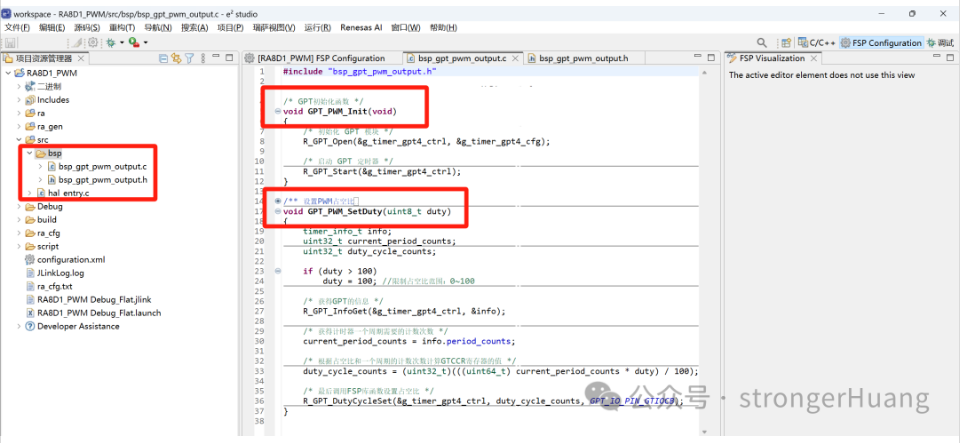

我们这里简单添加一个gpt4模块（源代码文件），如图：
bsp_gpt_pwm_output.c源代码：
#include "bsp_gpt_pwm_output.h"
/* GPT初始化函数 */
void GPT_PWM_Init(void)
{
/* 初始化 GPT 模块 */
R_GPT_Open(&g_timer_gpt4_ctrl, &g_timer_gpt4_cfg);
/* 启动 GPT 定时器 */
R_GPT_Start(&g_timer_gpt4_ctrl);
}
/** 设置PWM占空比 @param duty 占空比范围：0~100 %*/
void GPT_PWM_SetDuty(uint8_t duty)
{
timer_info_t info;
uint32_t current_period_counts;
uint32_t duty_cycle_counts;
if (duty > 100)
duty = 100; //限制占空比范围：0~100
/* 获得GPT的信息 */
R_GPT_InfoGet(&g_timer_gpt4_ctrl, &info);
/* 获得计时器一个周期需要的计数次数 */
current_period_counts = info.period_counts;
/* 根据占空比和一个周期的计数次数计算GTCCR寄存器的值 */
duty_cycle_counts = (uint32_t)(((uint64_t) current_period_counts * duty) / 100);
/* 最后调用FSP库函数设置占空比 */
R_GPT_DutyCycleSet(&g_timer_gpt4_ctrl, duty_cycle_counts, GPT_IO_PIN_GTIOCB);}
}bsp_gpt_pwm_output.h头代码：
#ifndef __BSP_GPT_PWM_OUTPUT_H
#define __BSP_GPT_PWM_OUTPUT_H
#include "hal_data.h"
void GPT_PWM_Init(void);
void GPT_PWM_SetDuty(uint8_t duty);
#endif

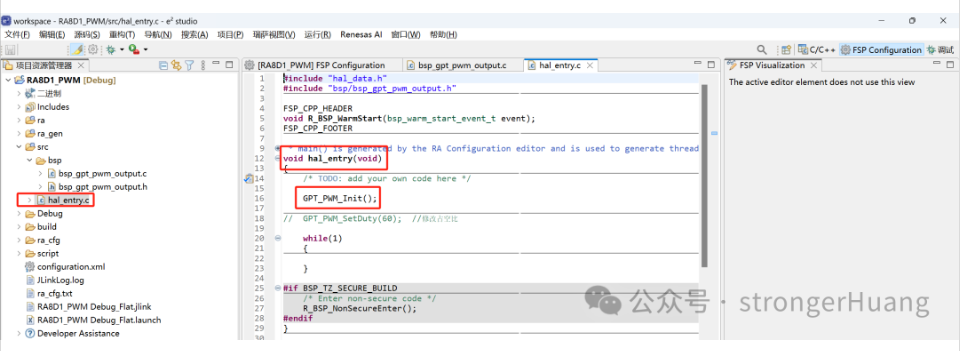

我们这里只有两个简单函数，在我们代码中添加GPT_PWM_Init即可实现（配置中的）200KHz，占空比80%的PWM波形输出。
4 演示效果

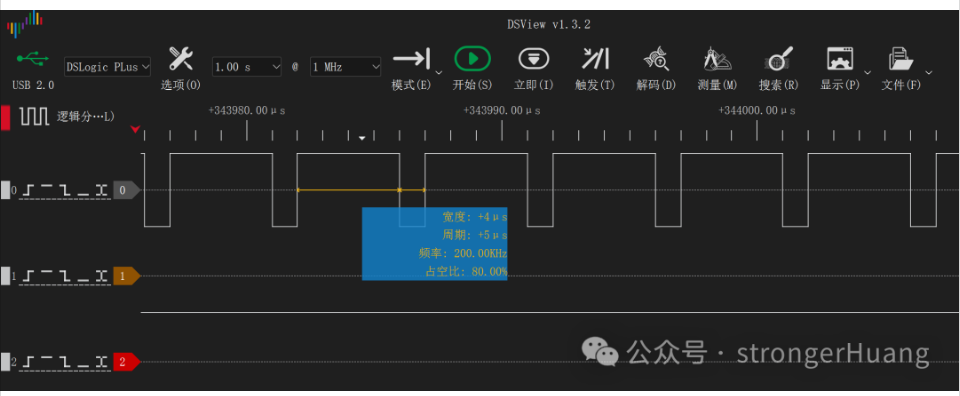

下图是我们配置200KHz，占空比80%的PWM波形：
根据源码，你能发现，我们只需要初始化（配置好）PWM输出，后面就不会占用CPU资源。

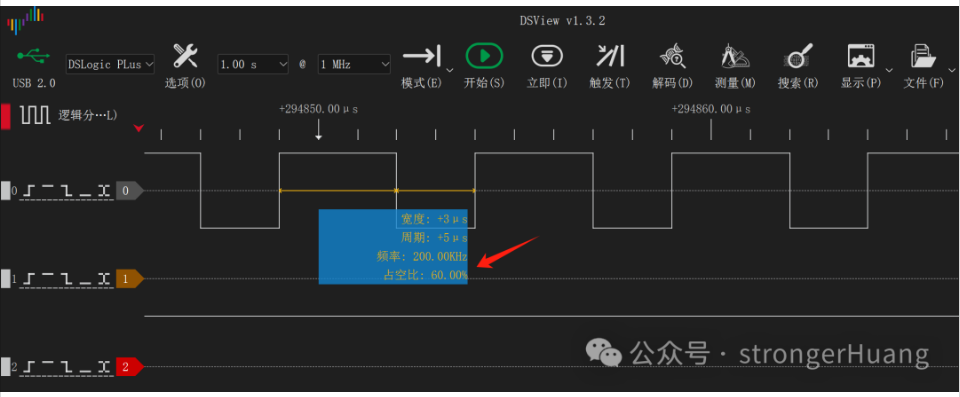

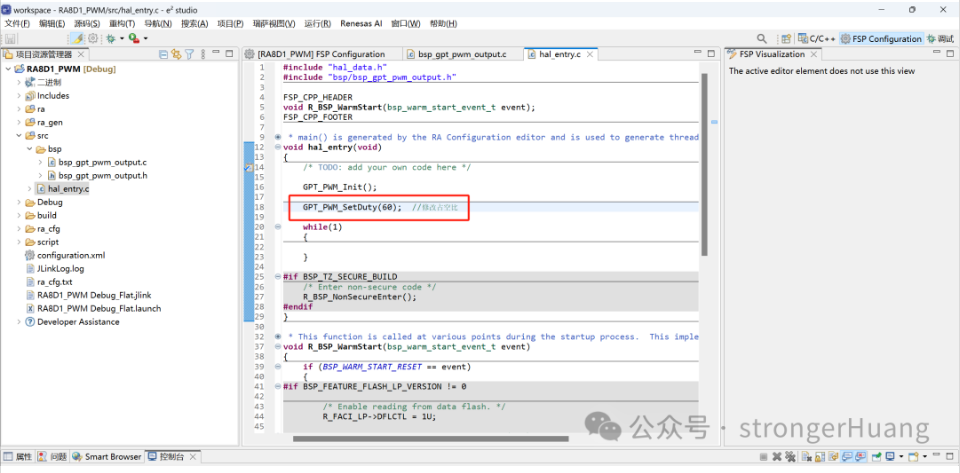

我们提供了一个简单的接口，修改占空比，如果需要根据需求修改占空比，我们调用一下接口即可。比如我们修改占空比为60%：
当然，更多参数，我们可以根据自己情况封装函数接口。
