2025 / 07 / 01
【瑞萨RA2L1入门学习】开发板开箱及串口输出实现

作者:VR小杰

1 开箱及项目介绍

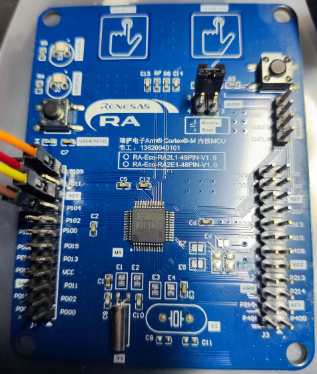

前些天在电子发烧友论坛上申请试用了RA2L1开发板,下面是其外观,两边各引出了两排引脚,支持串口烧录和JLink烧录。
左侧有一个用户按键,右侧的是RST按键,上方是两块触摸按键。

这次拿这块开发板来做一个低功耗的桌面摆件项目,功能是实时时钟+温湿度计,使用0.96寸 OLED屏幕显示数据,触摸按键唤醒,未唤醒时进入待机模式。预计用到的开发板功能有:I2C、触摸按键、UART、待机模式。

2 创建模板工程

开发瑞萨MCU是要用到E2 Studio的(简称e2s),之前在试用RA4E2时已做过详细的配置记录:https://bbs.elecfans.com/jishu_2468424_1_1.html ,在这里就不再赘述,直接开始创建模板工程。

2.1 新建项目

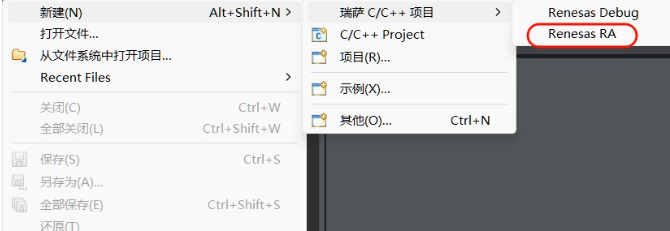

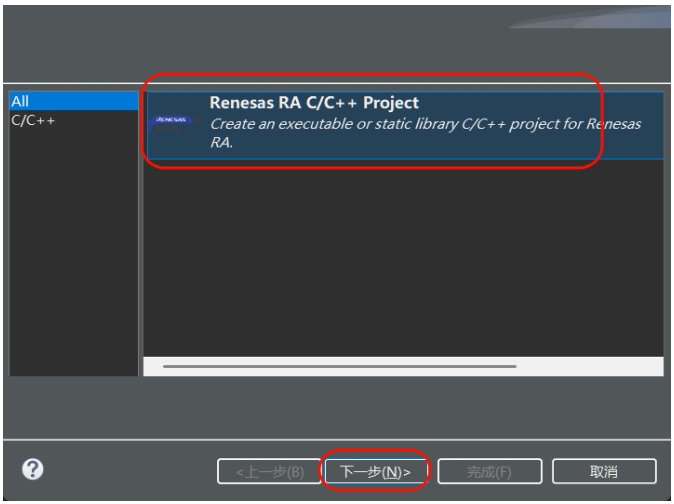

点击新建--瑞萨C/C++项目--Renesas RA

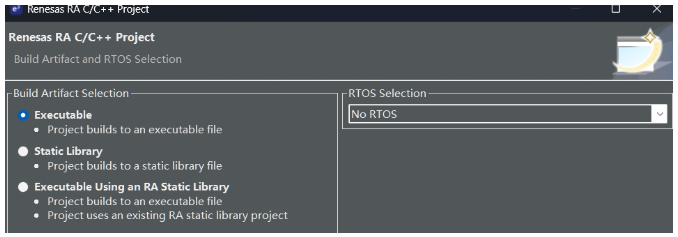

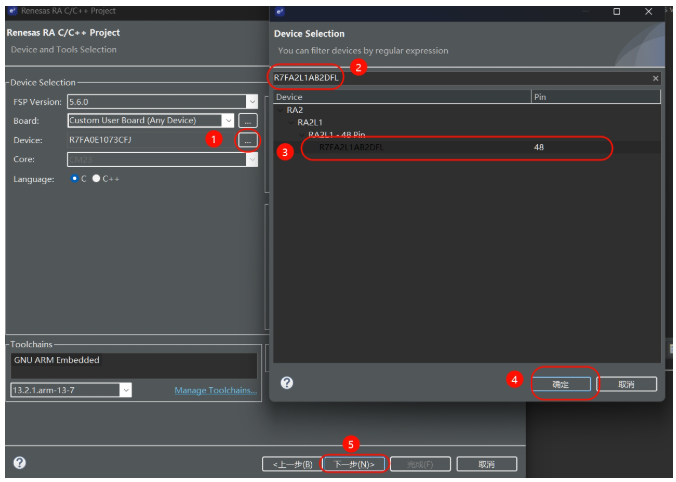

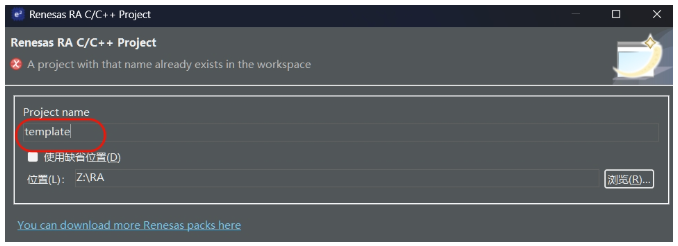

根据下方图片来进行之后的操作,其中项目名为template,主控芯片搜索R7FA2L1AB2DFL,不用FreeRTOS。





2.2 设置输出hex文件

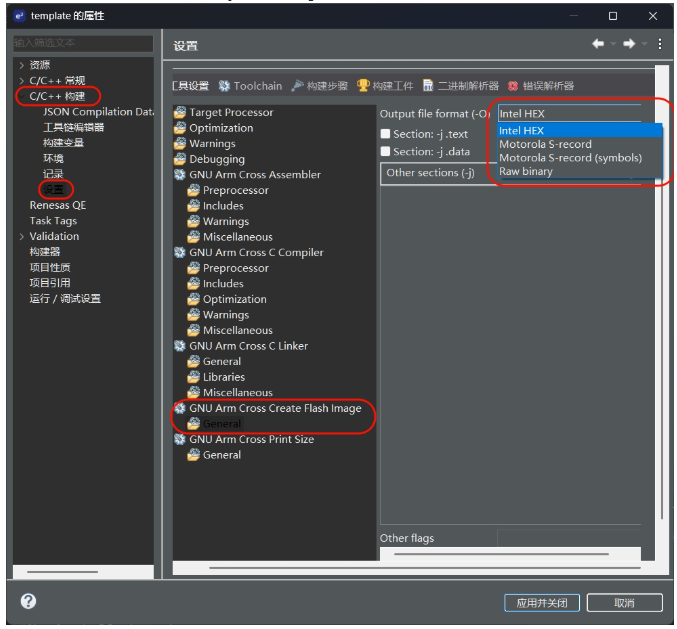

点击菜单栏的项目--C/C++ Project Settings,找到下图所示的地方,选择 Intel HEX。


2.3.2 新建并设置模块属性

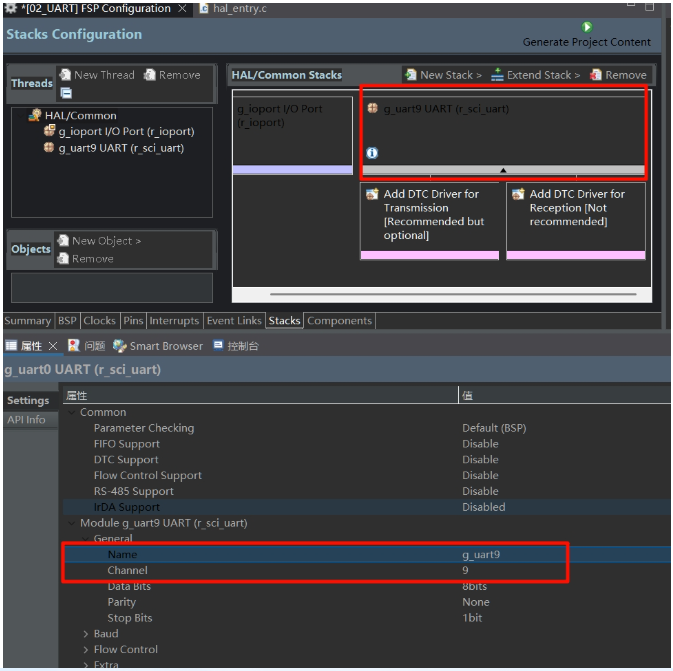

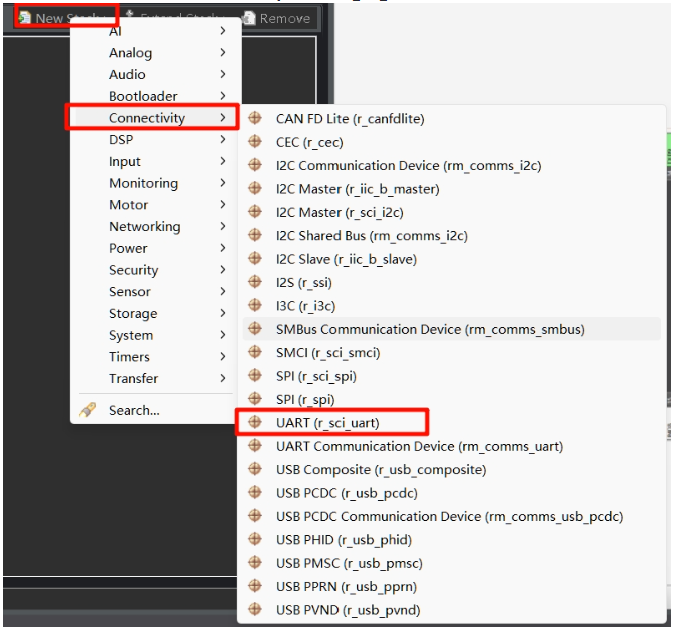

点击Stacks,New Stack--Connectivity--UART(r_sci_uart)


单击g_uart0_UART,在属性对话框中更改nameg_uart9Channel改为9,其他属性配置保持默认。

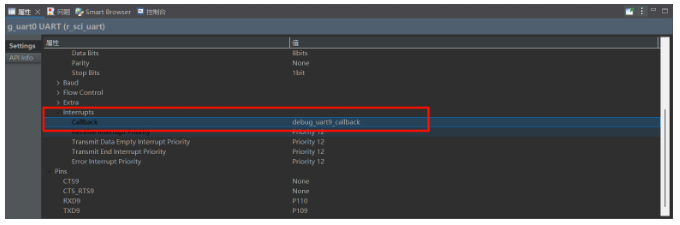

然后,在Interrupts--Callback中,修改为debug_uart9_callback,这是串口中断回调函数,稍后将在代码中写具体逻辑。每当串口发送或者接收完成一个字符时,都会默认触发串口的中断,而在串口中断中会调用函数 debug_uart9_callback,在函数里我们需要根据不同的中断情况进行相应的处理。


2.3.3 重定向printf输出到串口

虽然我们可以直接使用 R_SCI_UART_Write 函数来将字符串输出到串口,但是这个函数在很多情况下没有 printf 函数那样方便。所以我们需要添加一段代码来将 printf 输出重定向到串口UART9。

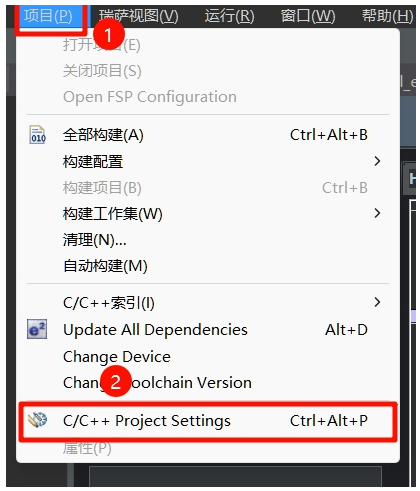

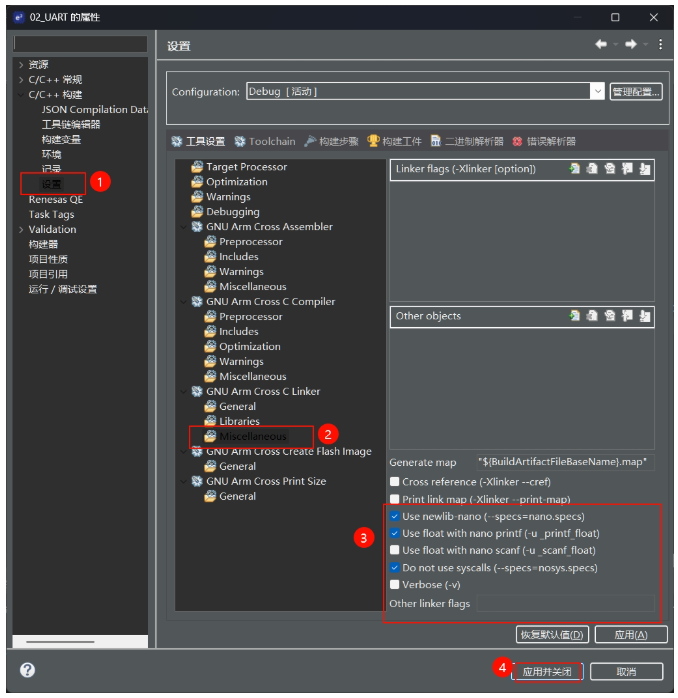

在菜单栏中单击项目--C/C++ Project Settings,按下图所示进行勾选,最后应用并关闭。

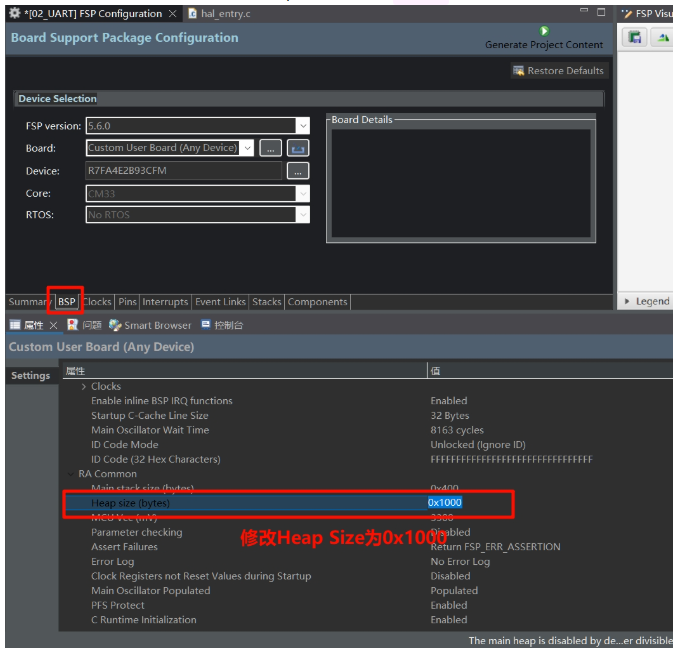

最后,修改一下堆大小,点击BSP--Heap Size--修改为0x1000

保存配置文件,并点击Generate Project Content让其自动为我们生成代码。

2.3.4 代码编写

在工程的src文件夹下,新建debug_bsp_uart.h头文件和debug_bsp_uart.c源文件。

2.3.4.1 修改debug_bsp_uart.c

debug_bsp_uart.c中键入如下代码,包含了一个发送完成标志uart_send_complete_flag、调试串口 UART9 初始化Debug_UART9_Init和先前配置的串口回调函数debug_uart9_callback

#include "debug_bsp_uart.h"
/* 发送完成标志 */
volatile int uart_send_complete_flag = 0;

/* 调试串口 UART9 初始化 */
void Debug_UART9_Init(void)
{
   fsp_err_t err = FSP_SUCCESS;

   err = R_SCI_UART_Open (&g_uart9_ctrl, &g_uart9_cfg);
   assert(FSP_SUCCESS == err);
}

/* 串口中断回调 */
void debug_uart9_callback (uart_callback_args_t * p_args)
{
   switch (p_args->event)
   {
      case UART_EVENT_RX_CHAR:
      {
            /* 把串口接收到的数据发送回去 */
            R_SCI_UART_Write(&g_uart9_ctrl, (uint8_t *)&(p_args->data), 1);
            break;
      }
      case UART_EVENT_TX_COMPLETE:
      {
            uart_send_complete_flag = 1;
            break;
      }
      default:
            break;
   }
}


还是在debug_bsp_uart.c文件中,加入重定向 printf 输出的函数。

/* 重定向 printf 输出 */
#if defined __GNUC__ && !defined __clang__
int _write(int fd, char *pBuffer, int size); //防止编译警告
int _write(int fd, char *pBuffer, int size)
{
   (void)fd;
   R_SCI_UART_Write(&g_uart9_ctrl, (uint8_t *)pBuffer, (uint32_t)size);
   while(uart_send_complete_flag == 0);
   uart_send_complete_flag = 0;

   return size;
}
#else
int fputc(int ch, FILE *f)
{
   (void)f;
   R_SCI_UART_Write(&g_uart9_ctrl, (uint8_t *)&ch, 1);
   while(uart_send_complete_flag == 0);
   uart_send_complete_flag = 0;

   return ch;
}
#endif


2.3.4.2 修改debug_bsp_uart.h

debug_bsp_uart.h中加入以下代码,用于声明函数:

#include "hal_data.h"
#include "stdio.h"
void Debug_UART9_Init(void);


2.3.4.3 修改hal_entry.c

在文件开头,加入以下代码:

#include "debug_bsp_uart.h"


hal_entry函数中,加入以下代码:

Debug_UART9_Init(); // SCI9 UART 调试串口初始化


最后编译该工程即可。

2.4 下载测试

2.4.1 Renesas Flash Programmer 软件

需要下载 Renesas Flash Programmer 软件,可以到 RA 生态社区网站下载。


RA 生态社区网站下载地址:
https://ramcu.cn/resource/list/?aType=5


或者去瑞萨官网下载:
https://www.renesas.cn/zh/software-tool/renesas-flash-programmer-programming-gui


这里我使用串口下载的方式,接线如下表所示。


2.4.2 软件配置

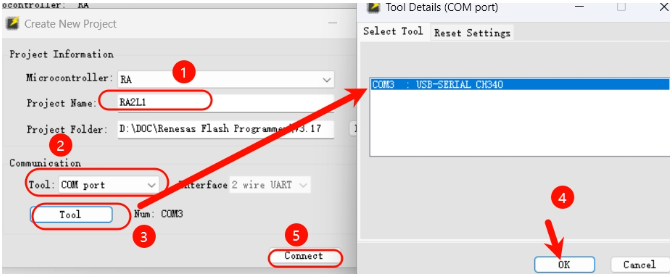

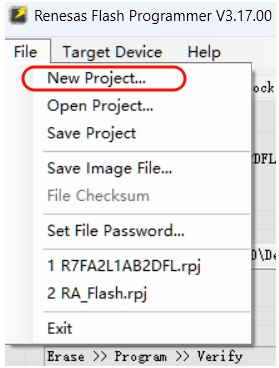

将USB转TTL的模块接入电脑,双击打开烧录软件,先新建工程。


然后做一些配置。

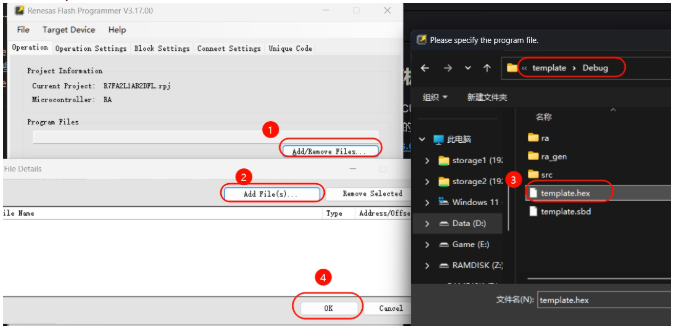

找到template项目的.hex文件。

将开发板上的模式选择跳线改为短接1、3号接口的,并按一下RST按键,接着点击软件中的Start,即可完成烧录。

2.4.3 效果

打开串口助手软件,将波特率设置为115200,发送任意消息,可看到板子同时发送回来,即为配置成功。
