感谢瑞萨活动的支持，之前就了解到这个MCU的强大，以及丰富的资源，业界首款基于Arm® Cortex®-M85 (CM85) 内核的MCU。一直想体验一下，正好瑞萨提供了这次活动，本次提供的是核心板，板载了基础外设，同时也扩展了IO，但需要扩展板，目前就基于板载的外设进行评测，本次已板载的SD卡槽，通过SDHI进行读写测试。

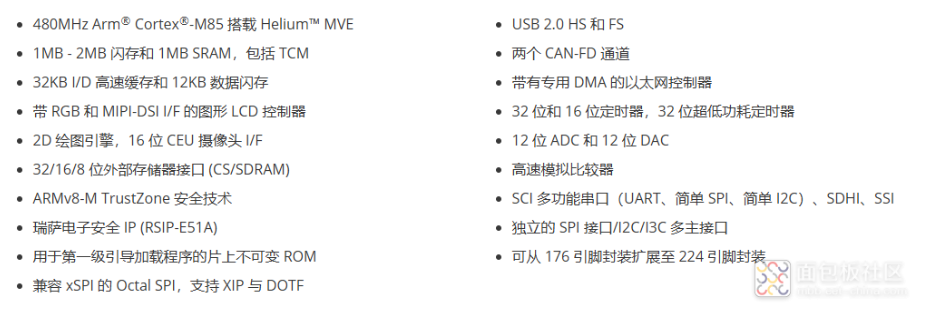

业界首款基于 Arm® Cortex®-M85 (CM85) 内核的 32 位图形微控制器 (MCU)，能够在 480 MHz 频率下实现超过 3000 CoreMark 分数的突破性性能，可支持高分辨率显示和视觉 AI 应用的卓越图形功能。集成了高性能 CM85 内核和大内存，以及丰富的外设集，包括带并行 RGB 和 MIPI-DSI 接口的高分辨率 TFT-LCD 控制器、2D 绘图引擎、16 位摄像头接口和多个外部内存接口，经过优化可满足各种图形和视觉 AI 应用的需求。 此类 MCU 采用 176 引脚和 224 引脚封装。 内置类似 Secure Element 的功能，搭配先进的加密安全 IP、不可变存储、真实安全启动和防篡改保护功能。
本次的测评任务是SDHI，之前用SDIO用的比较多，不太了解SDHI，先对SDHI进行介绍：
SDHI是Secure Digital Host Interface的缩写，是一种SD存储卡控制器的接口规范。SDHI负责管理SD存储卡的内部状态，并将读写请求发送到存储卡中。SDHI与处理器之间进行通信，以便处理器可以直接访问SD存储卡。
而SDIO是Secure Digital Input/Output的缩写，是一种基于SD标准的接口规范，主要用于连接各种外部设备，例如Wi-Fi模块、蓝牙模块、数字相机等。SDIO定义了一个特定的层次结构，使设备之间能够简单地交换数据。
SDIO和SDHI分别描述了两个不同的方面：SDIO提供与外部设备通信的功能，而SDHI提供主机与SD存储卡通信的功能。两者在功能和应用场景上并不相同。
4.硬件连接

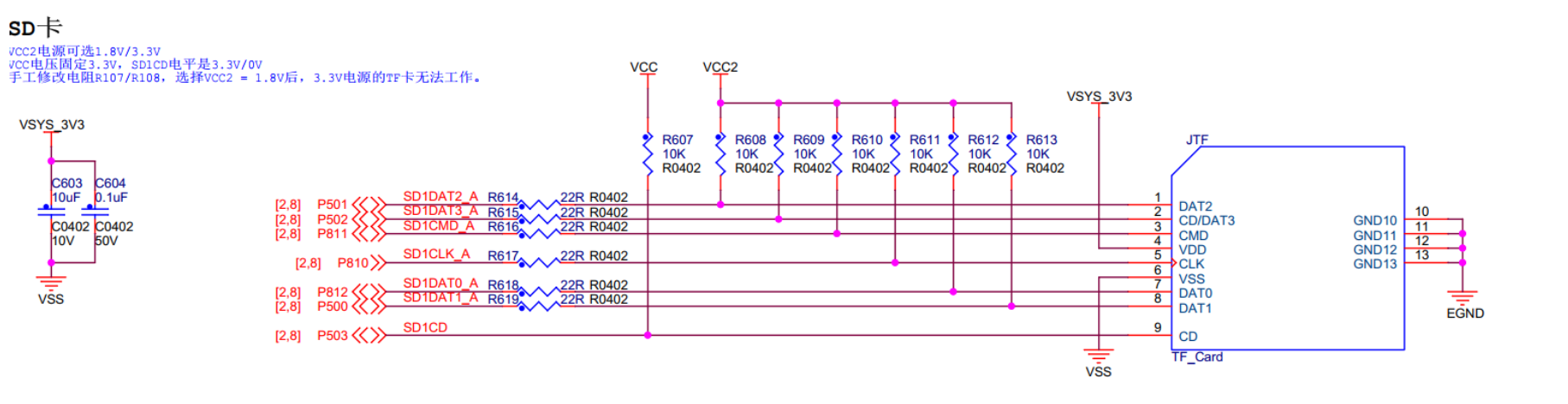

本次使用的小板已经自带SD卡，已经集成在板子上，SD卡槽与IO连接如下所示：

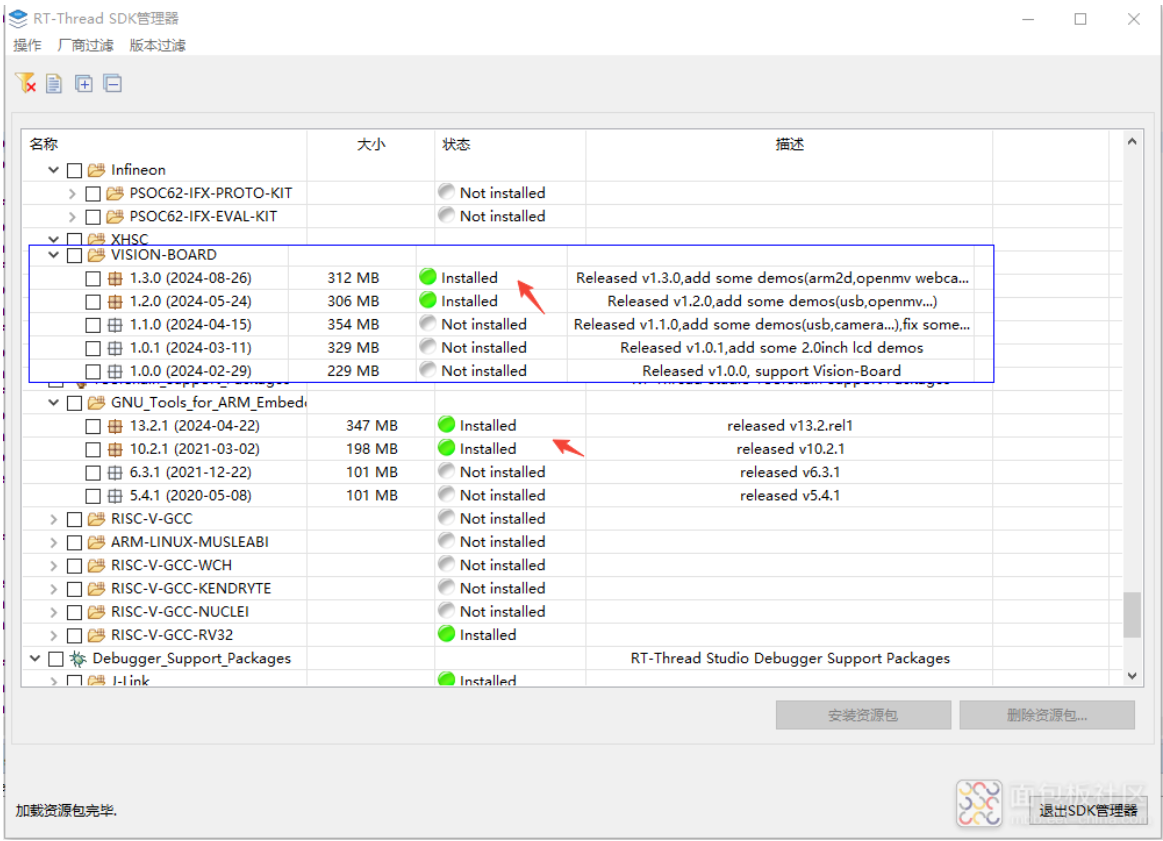

本次使用的RT-Thread 的SDK，提前安装好RT-Studio，打开SDK管理器， 安装RA8D1的SDK和工具链，如下所示：

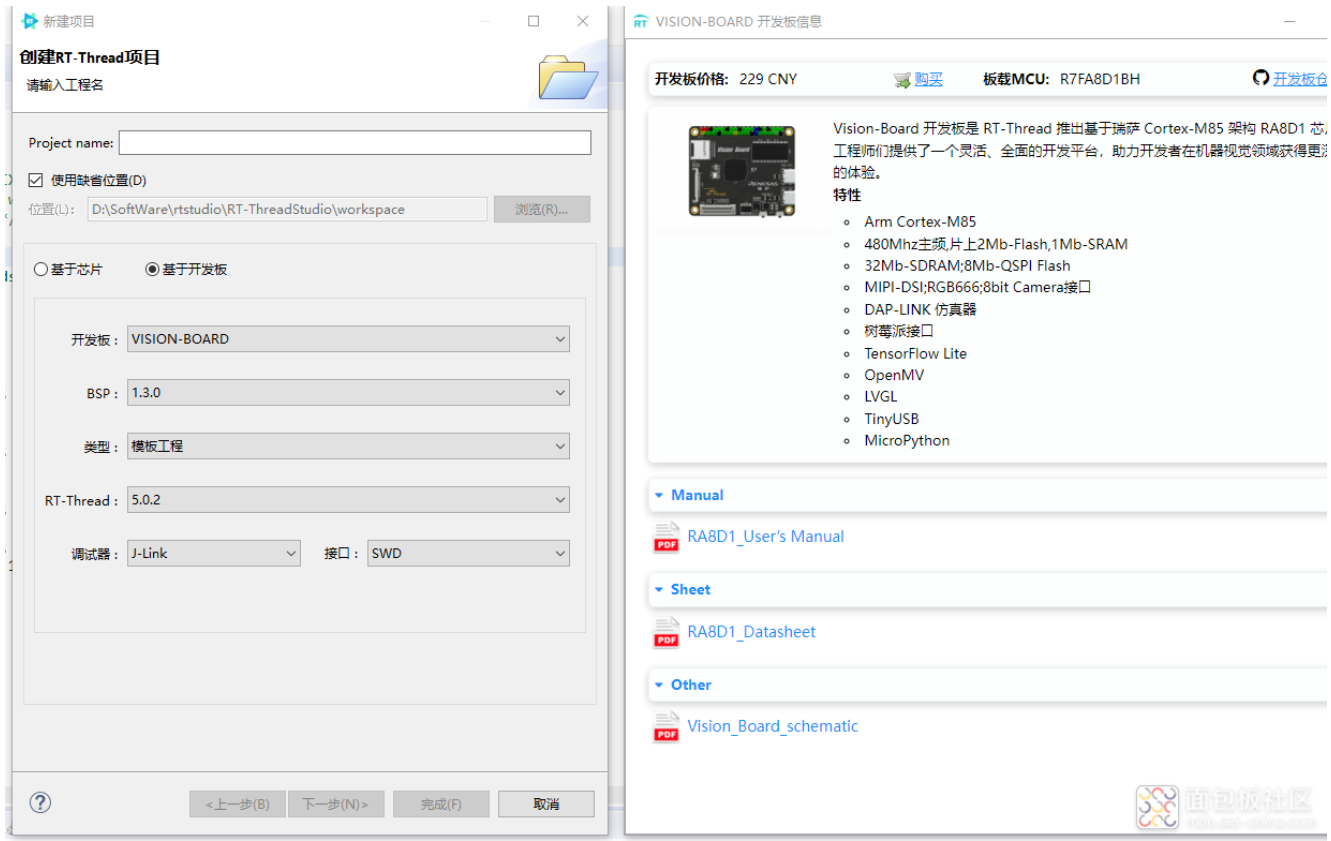

接下来基于开发板新建一个模板工程，如下所示：

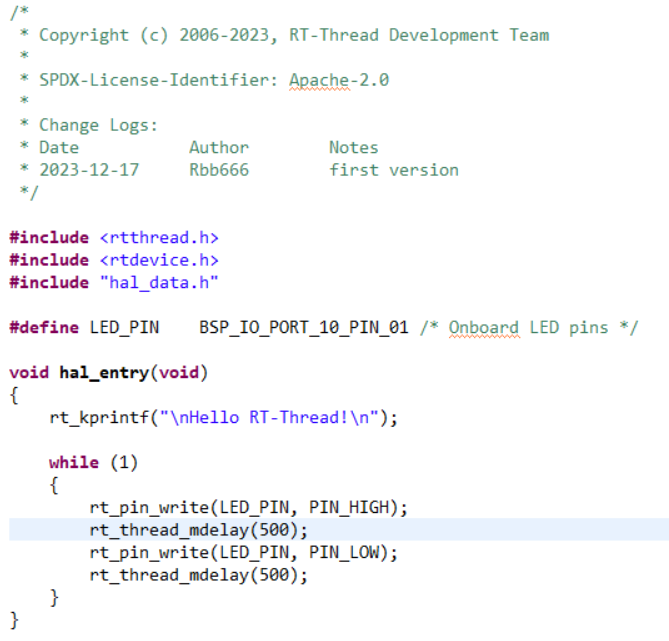

完成后，编译，不过当前遇到点下载问题，使用的其他软件，首先来点个灯，根据原理图是RA01就是10-1，修改LEDIO，如下所示。

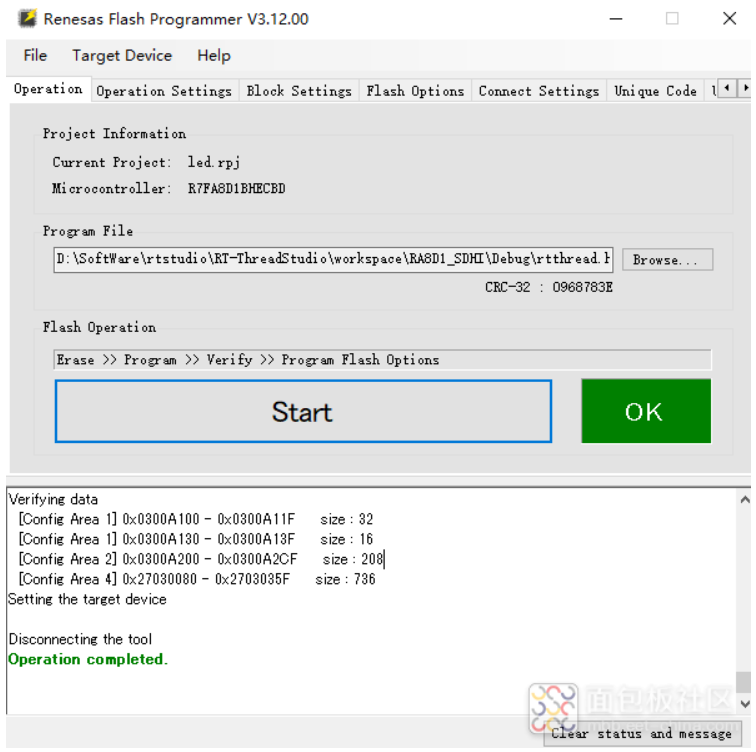

接下来配置下载界面，如下所示，点击Start

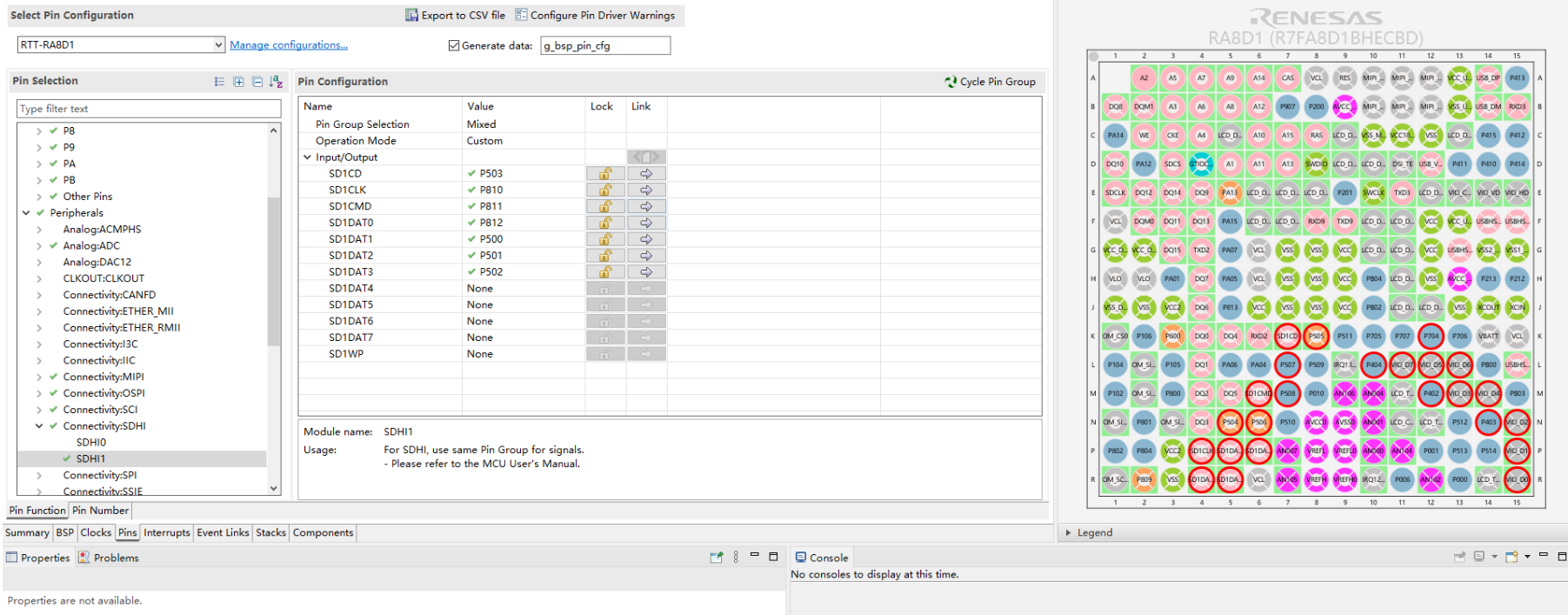

接下来开始SDHI的配置，右击RA Smart Configurator选择FSP3.5.0的安装路径，用于配置芯片底层硬件驱动。配置完成后，双击进入配置页面，找到SDHI配置，配置为4bit模式，根据原理进行配置，如下所示：

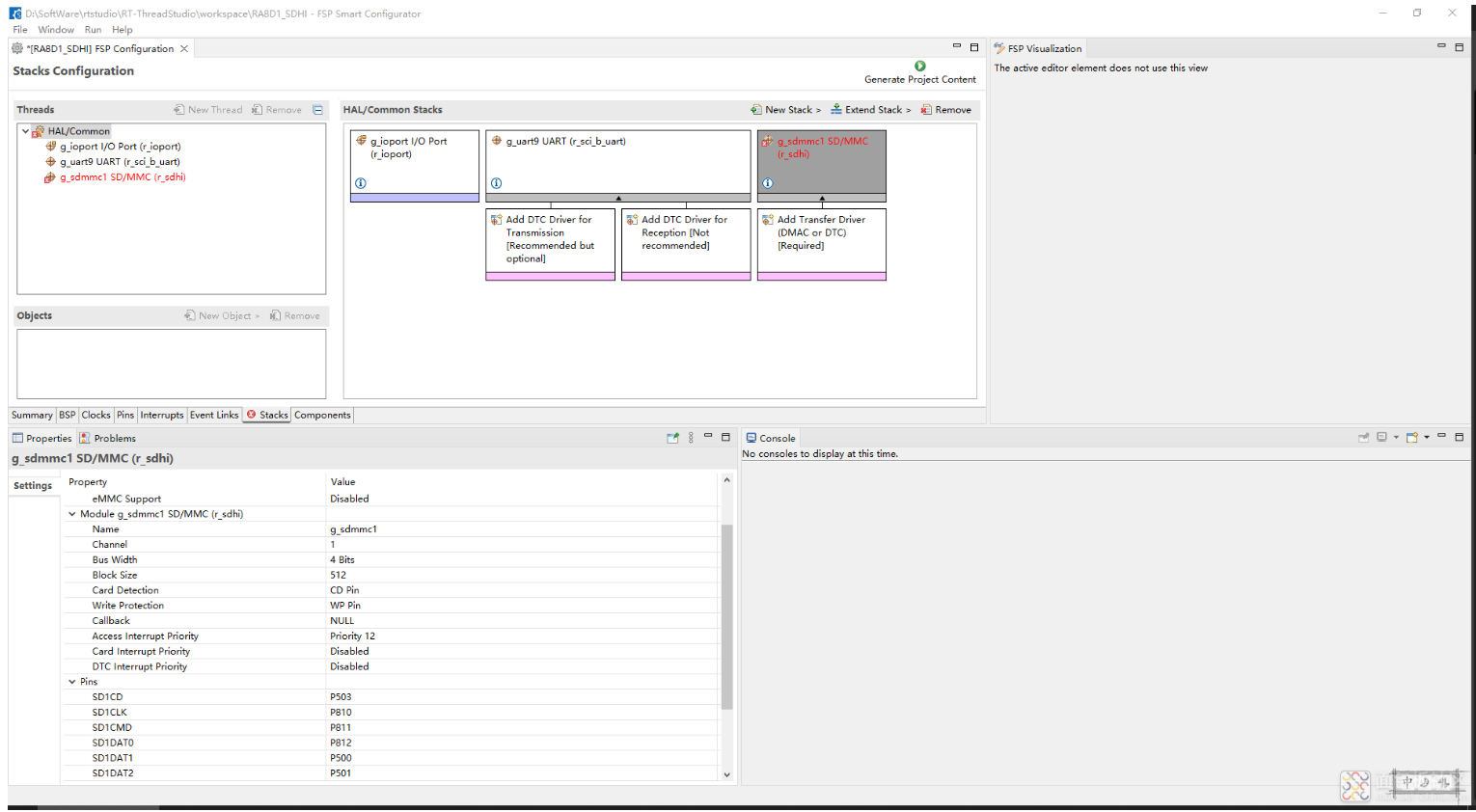

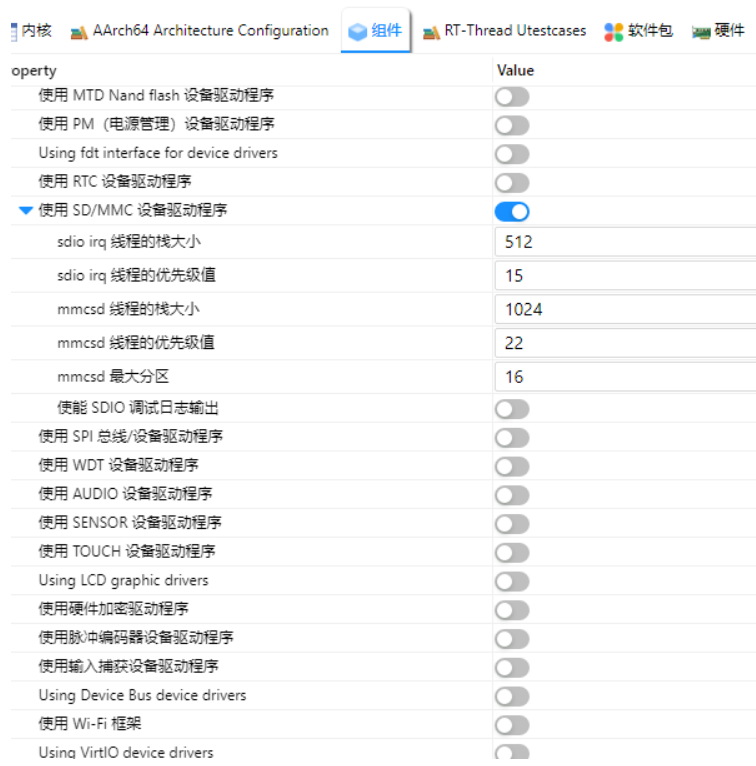

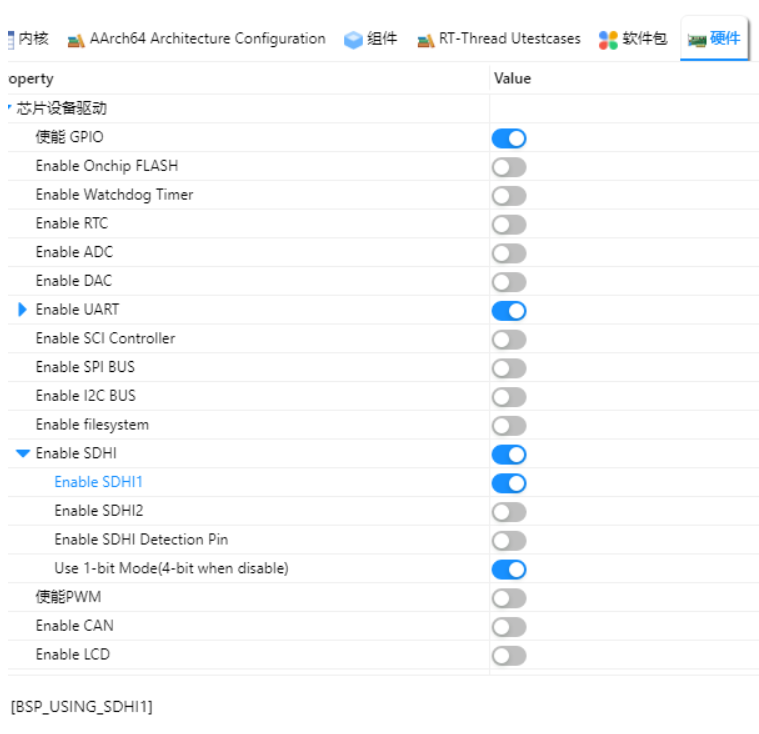

然后找到Stacks,配置SDHI,配置为4bit，通道1
配置完成后，重新生成工程：

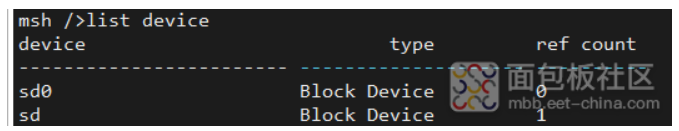

接下来保存配置，打开终端，输入list device，如下所示：

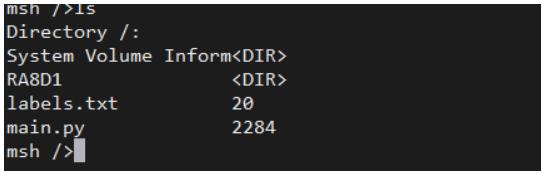

接下来输入ls，查看内存卡里面文件，其中RA8D1为新建的文件，证明验证成功。

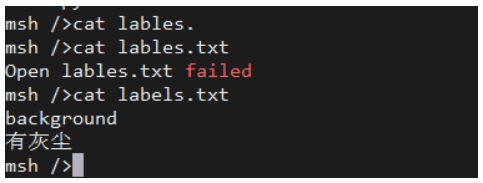

查看文件里面的内容：
本次使用的RTT操作系统实现SD卡的数据读写，通过RTT能极大的缩短了一些基本功能实现的时间，减少了很多重复的步骤，体验挺好，同时RA8D1芯片也比较强大，本次只是体验了其中的一个功能。对于硬件，当前只给了核心板，有个拓展接口，建议能将拓展板给放出来，在体验时能体验更多的外设。
