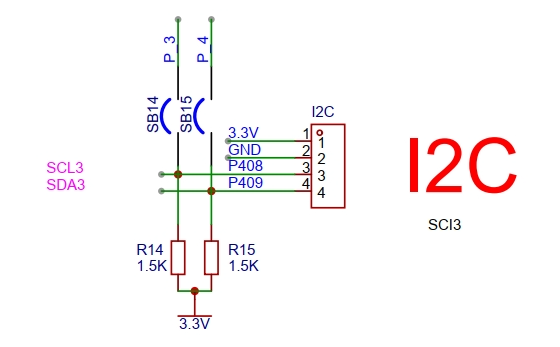

RA-Eco-RA4M2开发板上有个I2C接口，直接拿来用。

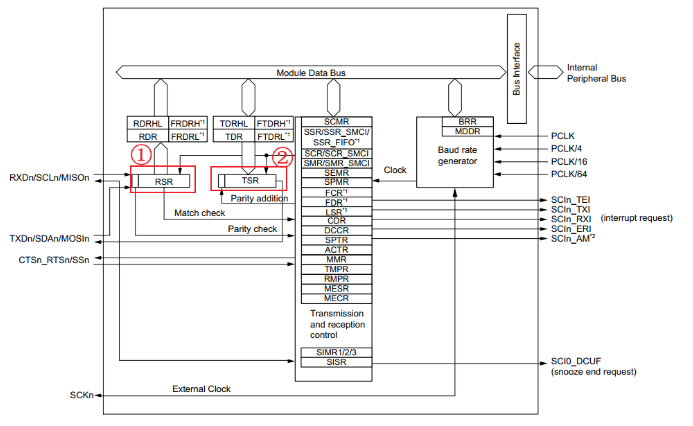

接口为P408/P409，是从SCI3设置过来的，瑞萨的SCI挺有意思，英文名叫Serial Communications Interface。

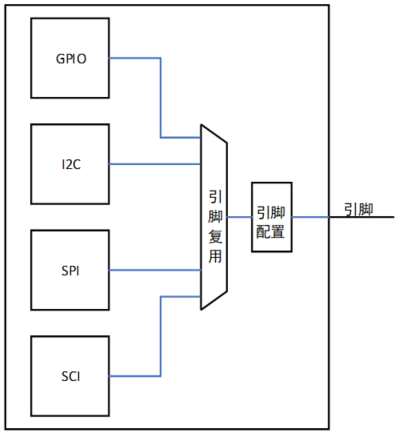

把UART、SPI、I2C等通过引脚复用在一起。

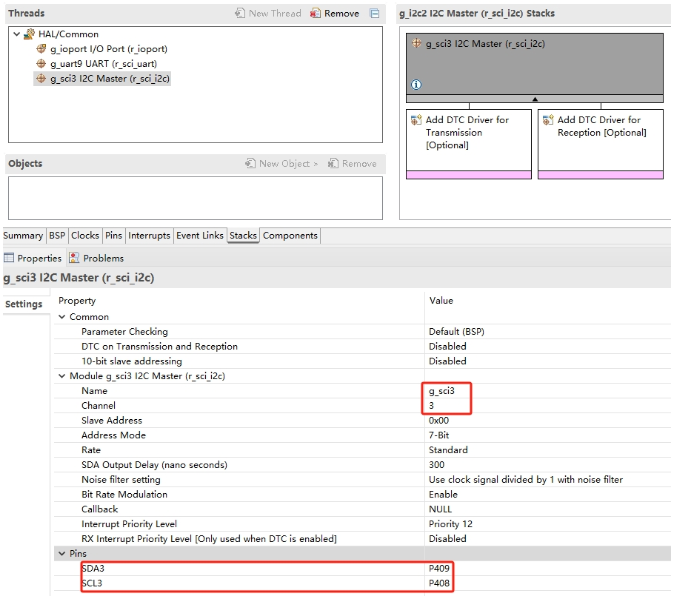

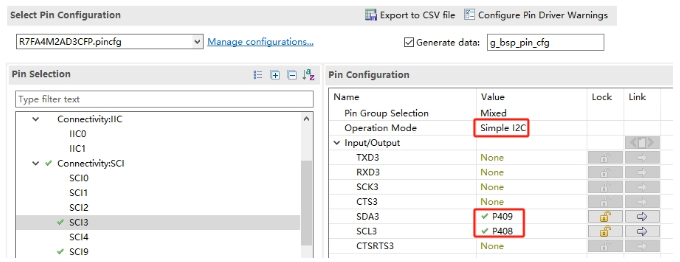

瑞萨强大的配置工具FSP smart configurator真是个好东西，用的很顺手，需要在上配置好SCI3。
再在stack中新增一个i2c的实例，并配置好。
然后生成源码。

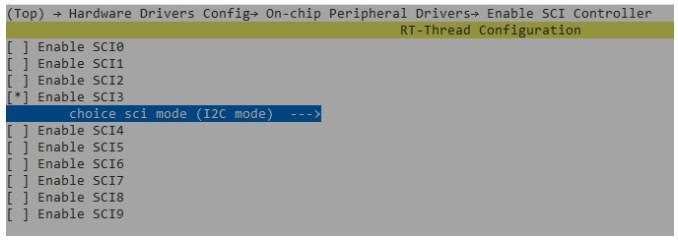

这个主要在RT-Thread的scons工具上进行，先打开SCI配置好SCI3为I2C模式。

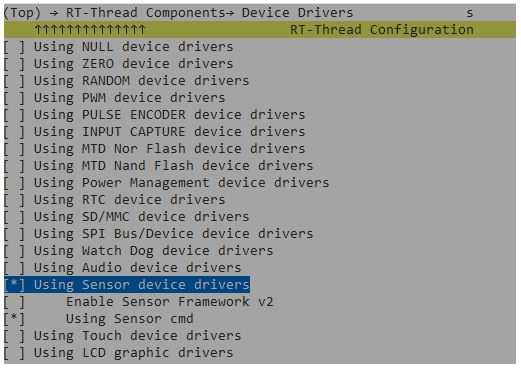

再将sensor驱动框架加进来。

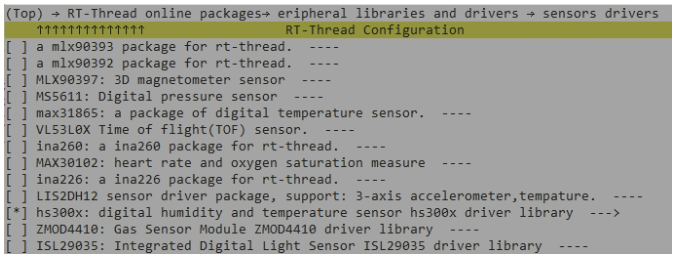

最后把温湿度传感器的组件包选上。
有了RT-Thread的sensor驱动框架和hs300x驱动组件包，对温湿度传感器基本上不需要做太多编码，稍微加个温湿度传感器初始化逻辑即可。
#define HS300X_I2C_BUS "sci3i"
int rt_hw_hs300x_port(void)
{
struct rt_sensor_config cfg;
cfg.intf.dev_name = HS300X_I2C_BUS;
cfg.intf.user_data = (void *)HS300X_I2C_ADDR;
rt_hw_hs300x_init("hs300x", &cfg);
return RT_EOK;
}
INIT_ENV_EXPORT(rt_hw_hs300x_port);
其中HS300X_I2C_BUS 为上面配置好的SCI3，HS300X_I2C_ADDR为HS3003的0x44地址，当然可以再RASC中的slave中配置好。
最后编译好并下载到RA-Eco-RA4M2开发板上。
linking...
Program Size: Code=58890 RO-data=11514 RW-data=660 ZI-data=5556
FromELF: creating hex file...
".\Objects\rtthread.axf" - 0 Error(s), 7 Warning(s).

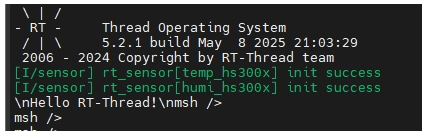

Build Time Elapsed: 00:00:43Reset开发板后，熟悉的RT-Thread打印。
看看设备，I2C已经OK。
msh />list device
device type ref count
-------- -------------------- ----------
humi_hs3 Sensor Device 0
temp_hs3 Sensor Device 0
sci3i I2C Bus 0
uart9 Character Device 2
pin Pin Device 0
msh />

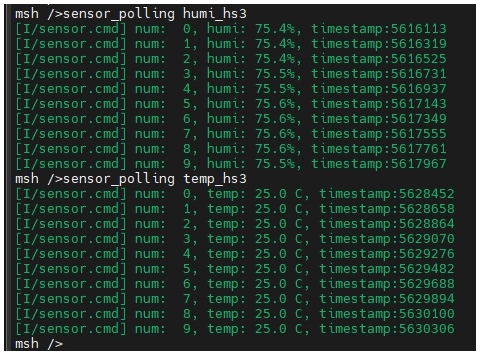

最后用RT-Thread sensor框架自带的测试cmd测试下温湿度传感器。
