作者 | strongerHuang

cm3.h与cm85.h

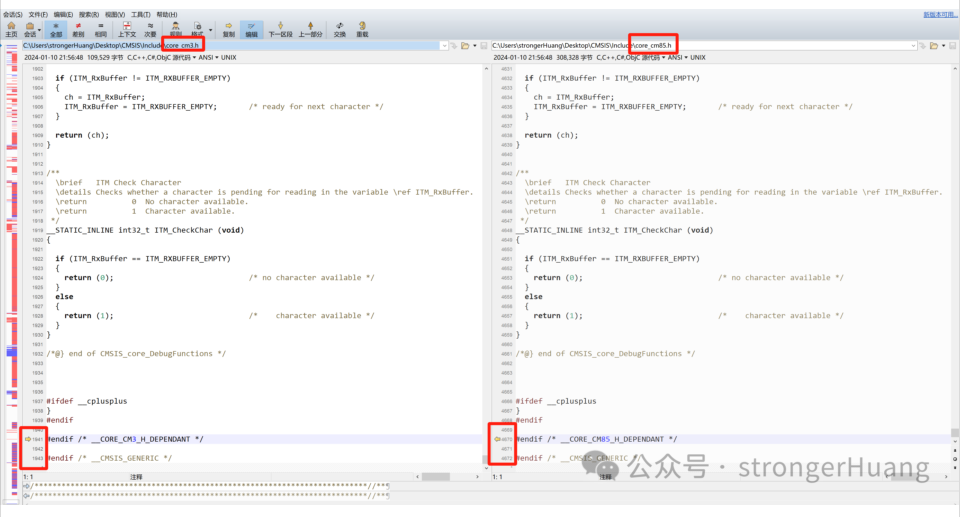

通过对比源代码，你会直观地发现，cm85比cm3代码行数明显大多了，1943行和4672行。当然，行数多了这么多，左侧红色（差异）部分也比较多。

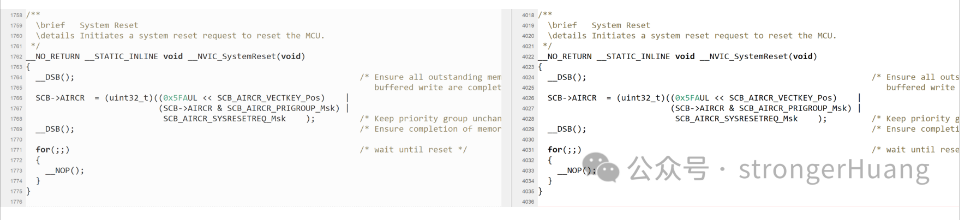

__NO_RETURN __STATIC_INLINE void __NVIC_SystemReset(void)
{
    __DSB();                                                          /* Ensure all outstanding memory accesses included
                                                                              buffered write are completed before reset */
    SCB->AIRCR  = (uint32_t)((0x5FAUL << SCB_AIRCR_VECTKEY_Pos)    |
                                         (SCB->AIRCR & SCB_AIRCR_PRIGROUP_Msk) |
                                          SCB_AIRCR_SYSRESETREQ_Msk    );         /* Keep priority group unchanged */
    __DSB();                                                          /* Ensure completion of memory access */

    for(;;)                                                           /* wait until reset */
    {
        __NOP();
    }
}

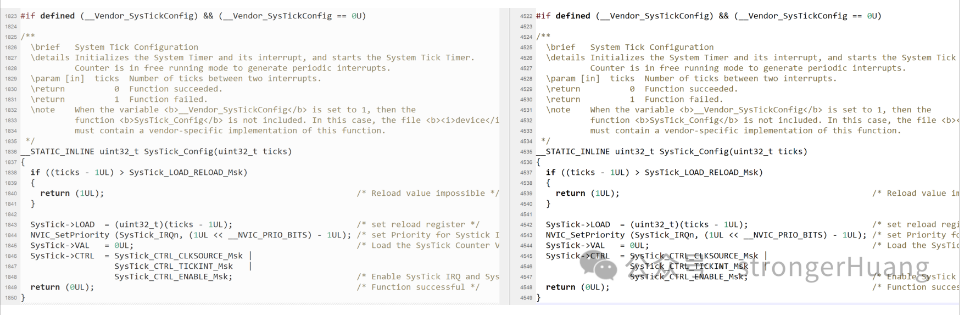

再比如系统Tick配置函数：

__STATIC_INLINE uint32_t SysTick_Config(uint32_t ticks)
{
    if ((ticks - 1UL) > SysTick_LOAD_RELOAD_Msk)
    {
        return (1UL);                                                   /* Reload value impossible */
    }

    SysTick->LOAD  = (uint32_t)(ticks - 1UL);                         /* set reload register */
    NVIC_SetPriority (SysTick_IRQn, (1UL << __NVIC_PRIO_BITS) - 1UL); /* set Priority for Systick Interrupt */
    SysTick->VAL   = 0UL;                                             /* Load the SysTick Counter Value */
    SysTick->CTRL  = SysTick_CTRL_CLKSOURCE_Msk |
                                 SysTick_CTRL_TICKINT_Msk   |
                                 SysTick_CTRL_ENABLE_Msk;                         /* Enable SysTick IRQ and SysTick Timer */
  return (0UL);                                                     /* Function successful */
}

其实，你会发现，在Cortext-M3单片机上常用的这些函数接口，基本和CM85一样，这也说明CM85大部分接口向下兼容CM3。

RA8单片机SysTick使用描述

这里结合瑞萨RA8D1（Cortex-M85内核）单片机给大家讲述一下SysTick的用法以及描述其源码。

使用e² studio以及fsp软件包

工具自带的软件包其实是最实用的，这里以IO翻转，SysTick延时为例，手把手教大家创建一个工程，并演示效果。

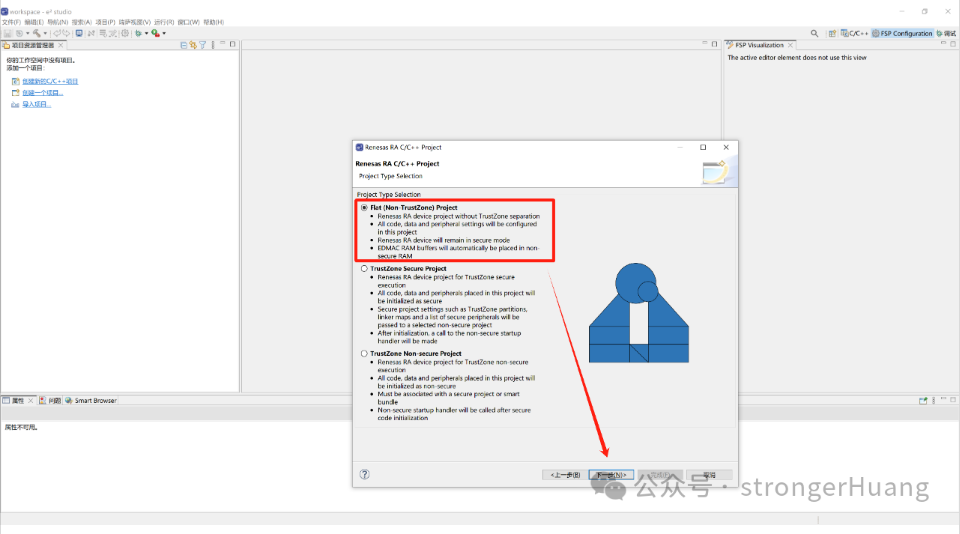

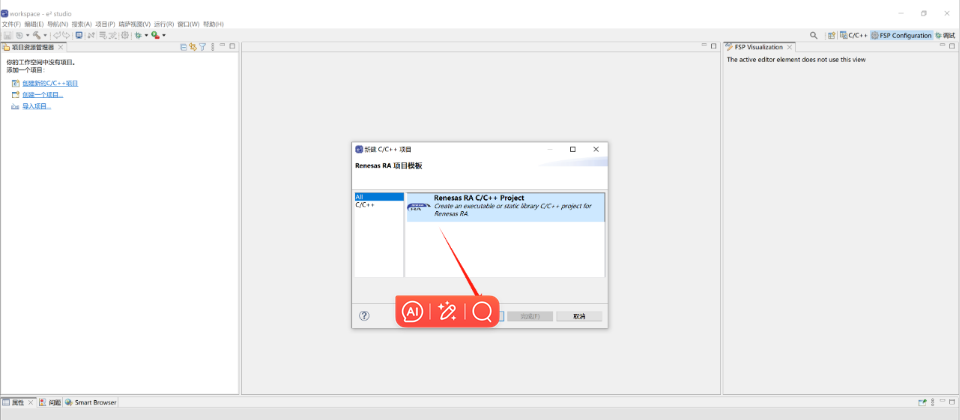

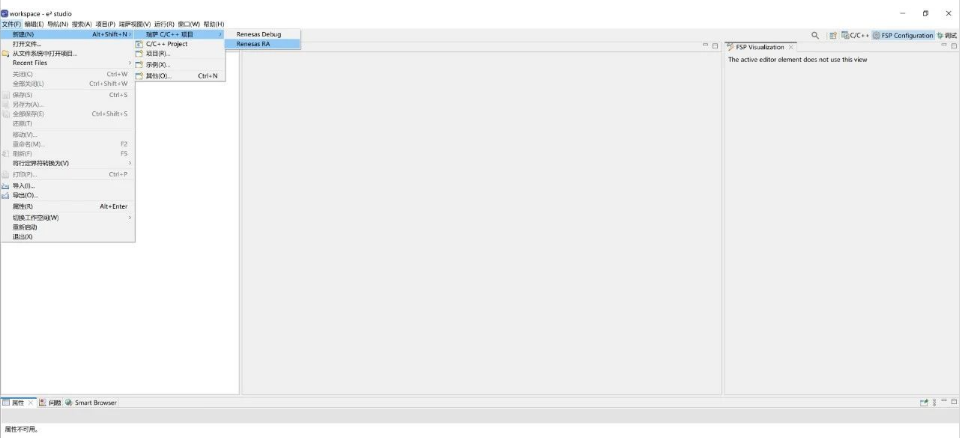

1打开e² studio创建单片机项目

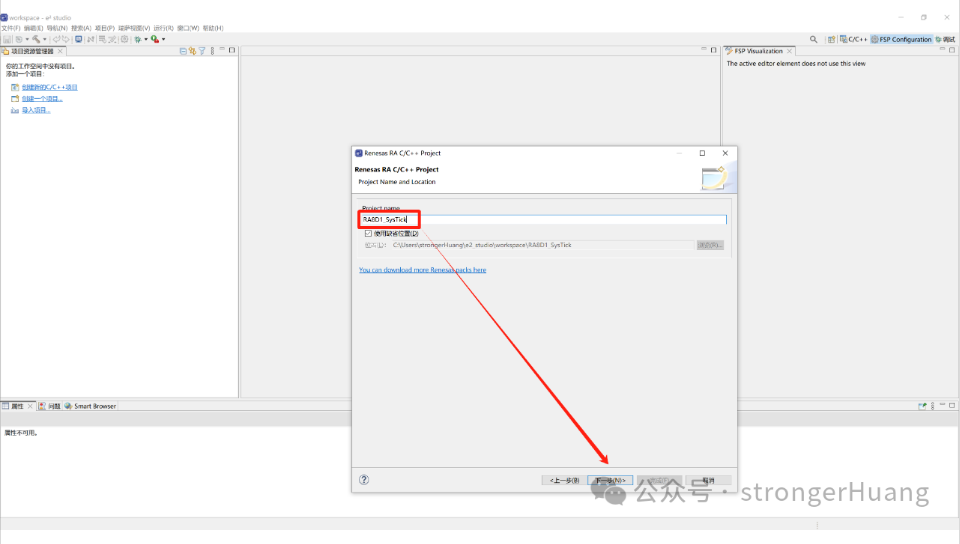

我们命名项目名称为：RA8D1_SysTick

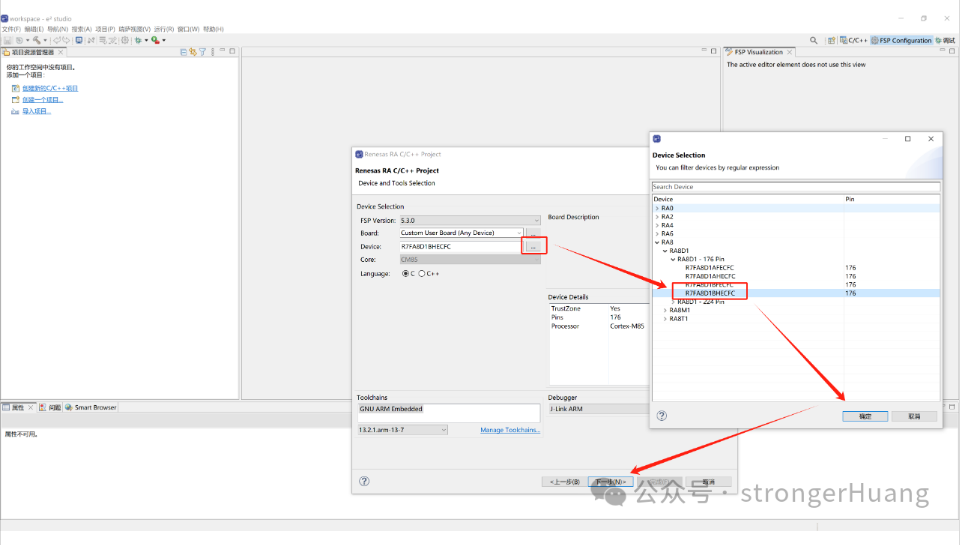

选择对应芯片型号：R7FA8D1BEC

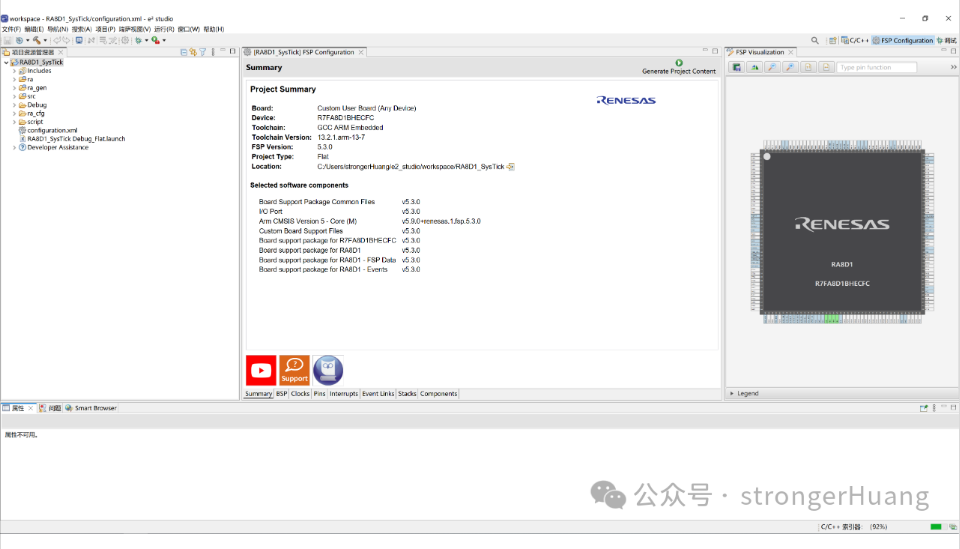

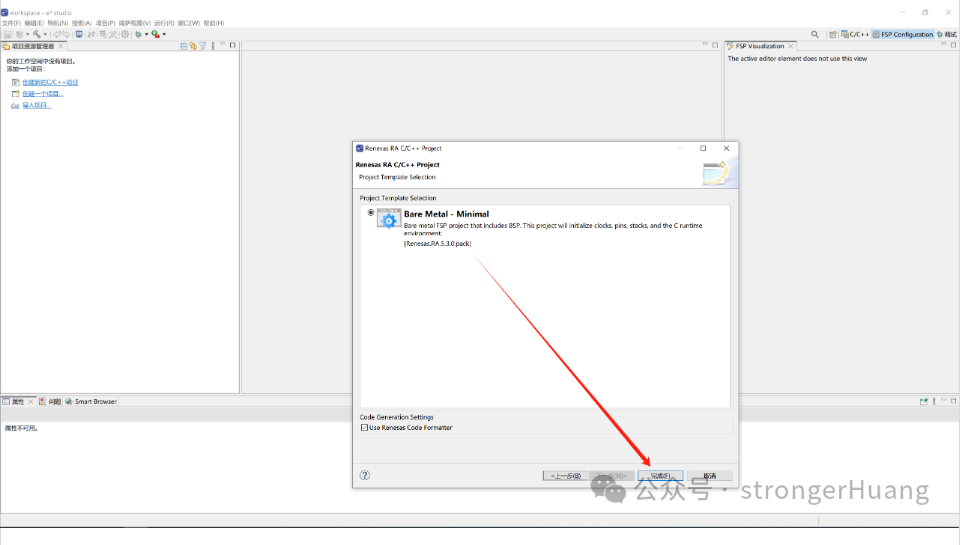

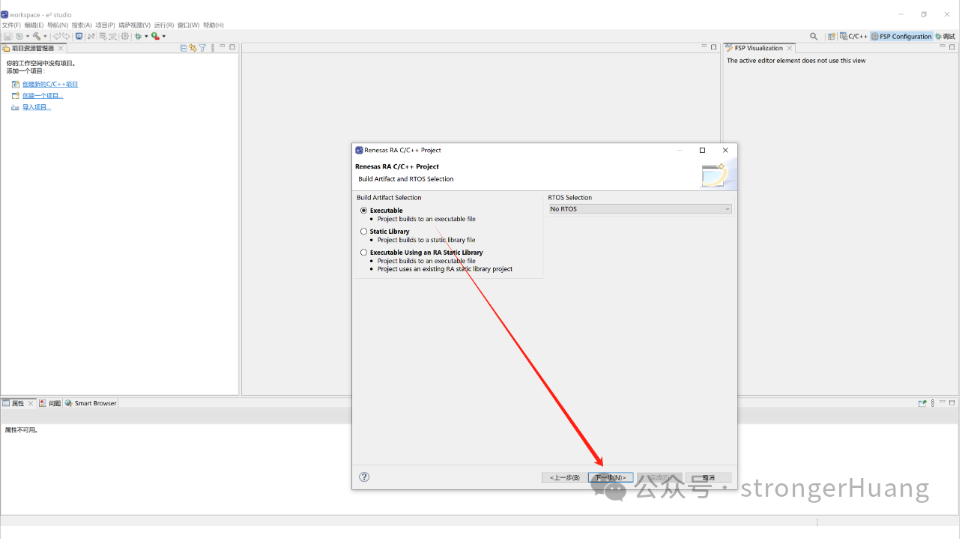

基本上只需要动动鼠标“点一点”，一个完整的工程就创建好了。

2配置工程

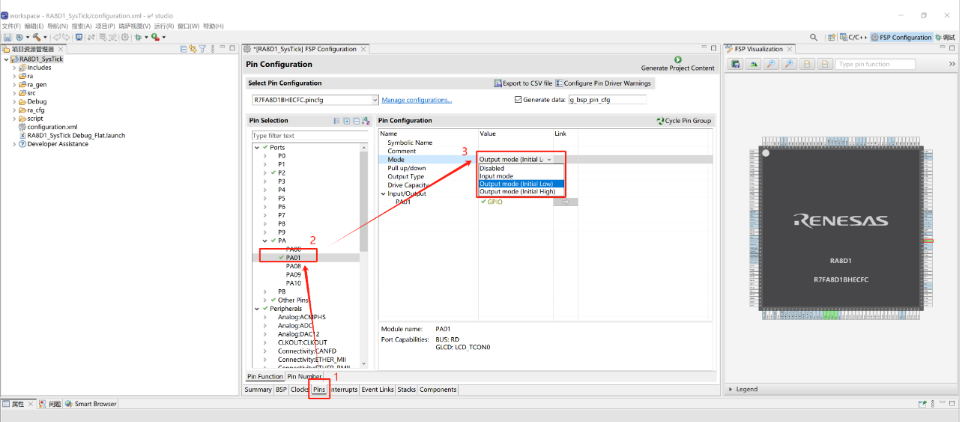

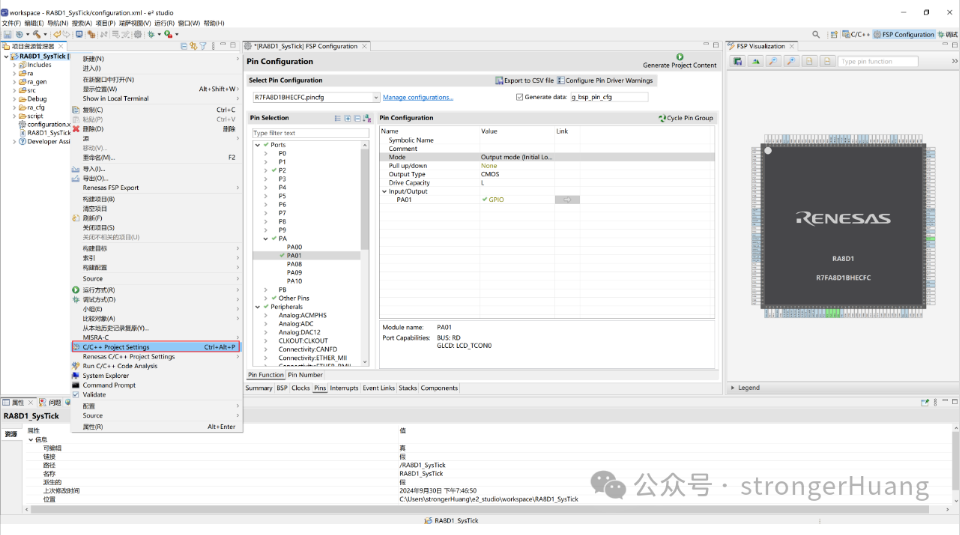

这里配置一些基础的信息，我们使用一个IO（PA01）来测试一下SysTick延时时间。

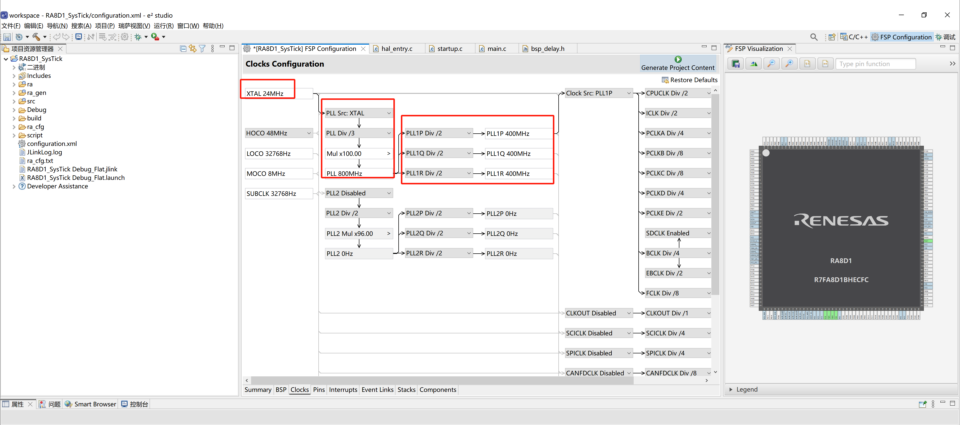

配置时钟树：

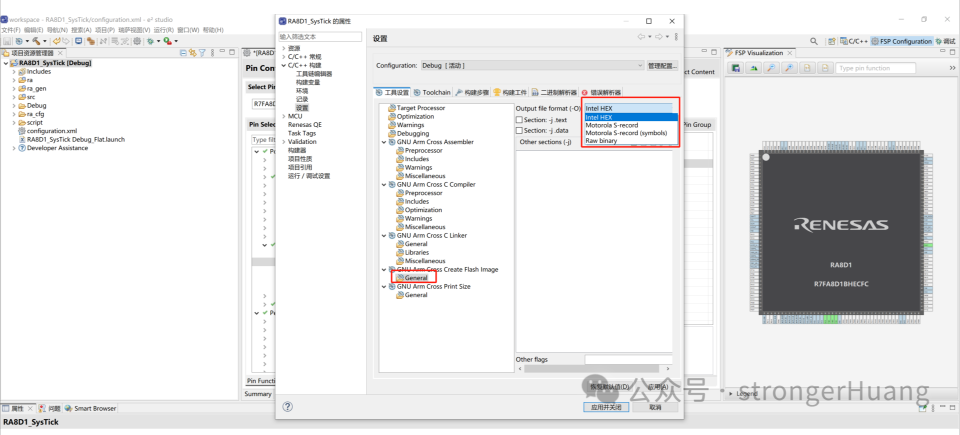

配置输出Hex文件：

这里只是简单演示Demo，我们添加一个IO翻转来测试SysTick延时时间。

while(1)
{
  R_PORT10->PODR ^= 1<<(BSP_IO_PORT_10_PIN_01 & 0xFF);     //PA01亮灭翻转
  R_BSP_SoftwareDelay(1, BSP_DELAY_UNITS_MILLISECONDS);    //SysTick延时
}

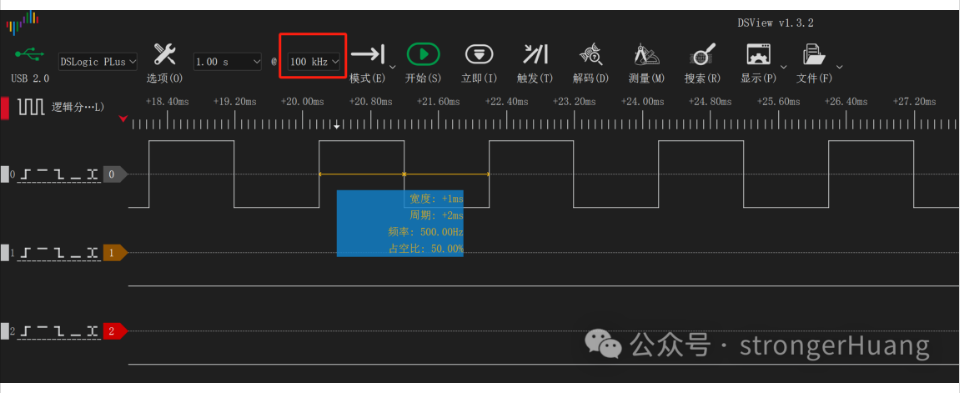

这个是1ms翻转，SysTick延时误差还是比较小，相对1ms来说误差可以忽略（采样频率100KHz看不出来误差）。

采样频率为100MHz，其实还是看得出来有点误差。当然，这个误差是晶振、软件等多种因素影响的。还有，us级别的误差，相对ms可以忽略。

如果改为1us翻转，通过IO翻转来测试，误差就相对明显一点。

R_PORT10->PODR ^= 1<<(BSP_IO_PORT_10_PIN_01 & 0xFF);

为了减少软件带来误差，这里直接操作寄存器进行IO翻转。

R_BSP_SoftwareDelay(1, BSP_DELAY_UNITS_MILLISECONDS);

typedef enum
{
  BSP_DELAY_UNITS_SECONDS      = 1000000, ///< Requested delay amount is in seconds
  BSP_DELAY_UNITS_MILLISECONDS = 1000,    ///< Requested delay amount is in milliseconds
  BSP_DELAY_UNITS_MICROSECONDS = 1        ///< Requested delay amount is in microseconds
}
bsp_delay_units_t;

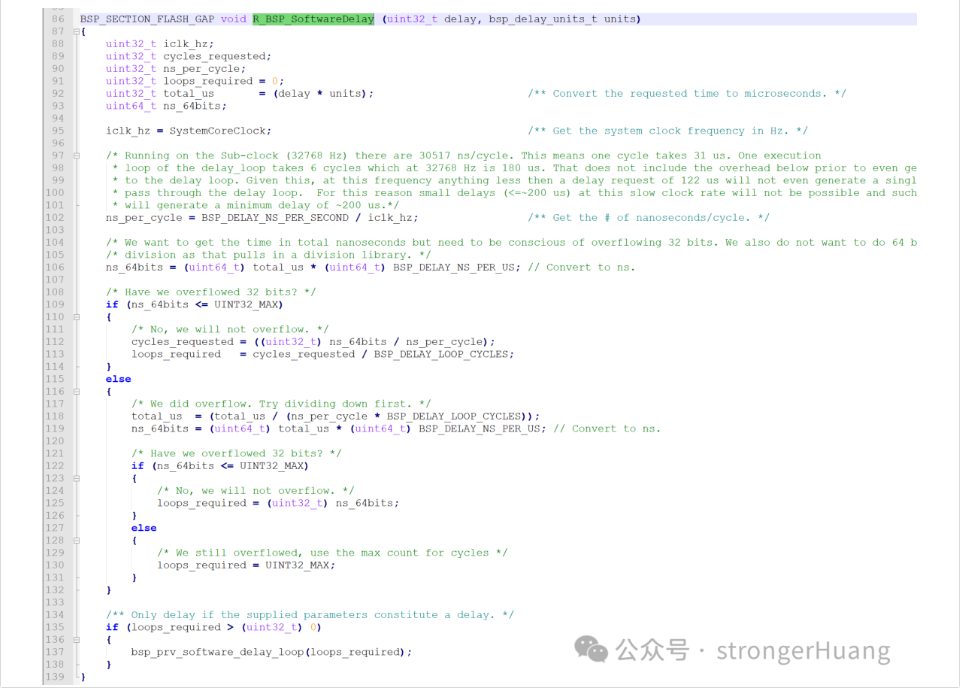

R_BSP_SoftwareDelay：其实就是利用SysTick进行的延时。
