2025 / 03 / 28
如何填充hex文件
Question:
e2studio 中,如何将生成的 hex 文件中空白部分填充为 0xFF

Answer:

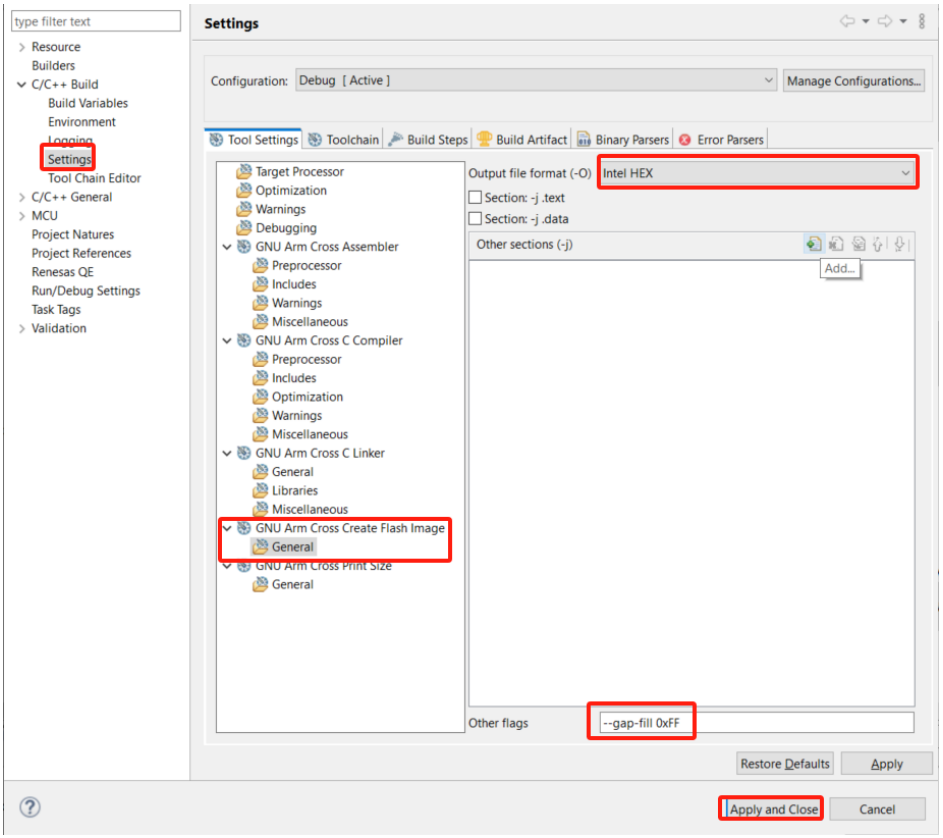

右击工程,选择 Properties C/C++ BuildSettingsTool SettingsGNU Arm Cross Create Flash
ImageGeneralOther flags 中填入--gap-fill 0xFF


这种方式会填充

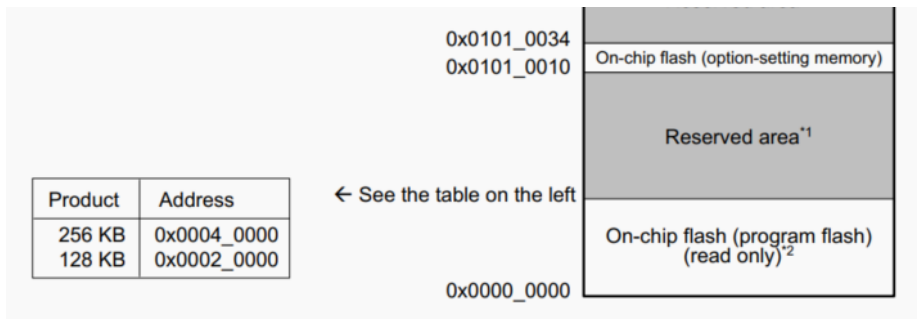

Flash 起始地址到 OFS 区域。以 RA2L1 为例,用这种方式填充出来后的 hex,内容包括了 Reserved area 这部分区域,导致生成的 hex 文件非常大。用 RFP 或者 JLink 直接烧录会失败。


这种情况下,请通过以下方法减小
hex 文件的大小:
1. SEGGER J-Flash 打开 hex 文件

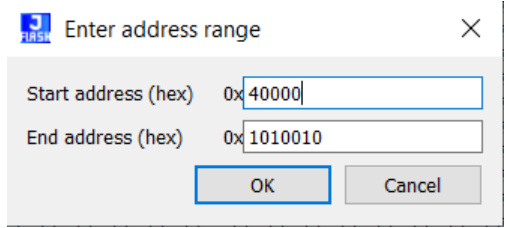

2. 选择 Edit->Delete range..., 输入 40000H OFS 的起始地址


3.
选择 File->save data file as...保存即可
Delete range 前和 Delete range 后的对比如下。

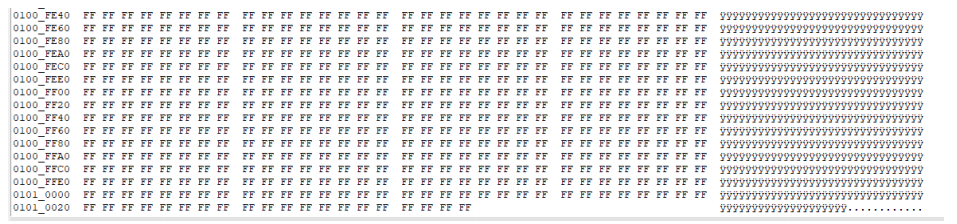

Delete range hex 文件部分截图:

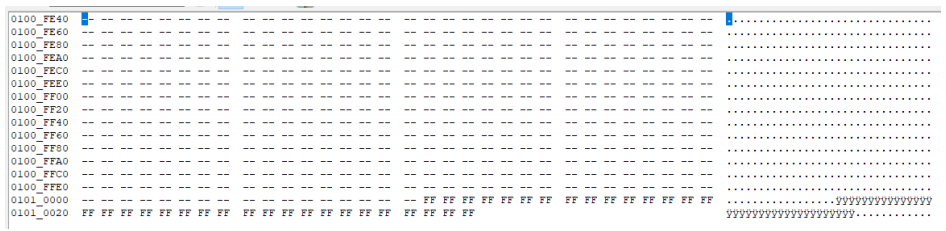

Delete range
hex 文件部分截图:
