2025 / 01 / 02
对于 RA0E1,如何将 RES/P206 设置为普通 I/O 口
对于 RA0E1,如何将 RES/P206 作为普通 I/O 口使用?

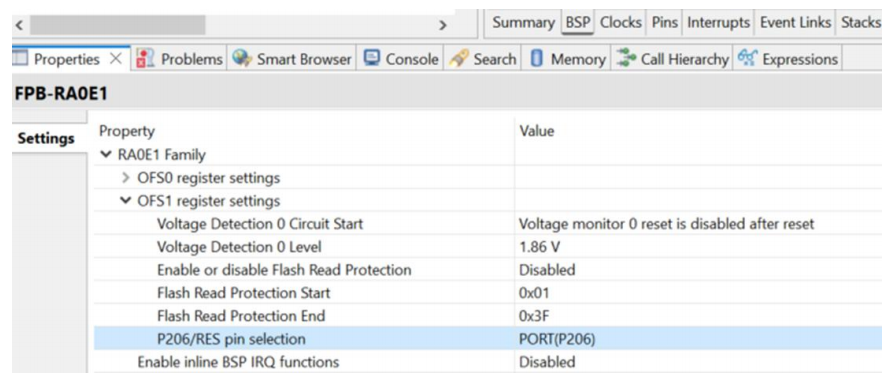

(1)在 BSP 标签页的属性中,将 P206/RES 选择为 PORT(P206)。


(2)在 Pins 标签页中将 P206 设置为 GPIO(输入模式或者输出模式),下图以输出模式为例,初始电平设置为“L”。


将 P206/RES 作为普通 I/O 口使用时,有以下两个注意事项:
(1)请将编译后的 hex 文件烧录进 MCU 中,重新上电复位后离线运行。在线调试的情况下,debugger 连接时会将 P206 引脚作为 RES 引脚来使用,即便在线烧写,只要不断电,这个引脚状态都改不过来。所以,在线调试时,看到 P206 的引脚状态始终为输入模式,并带有内部上拉,无论是观察引脚状态寄存器还是实测结果,都是高电平。
(2)MCU 一旦上电,P206 为 RES 输入。当此引脚设置为 P206 时,在上电复位(POR)电路复位期间以及从 POR 电路复位释放到正常运行开始的期间,不要向此引脚输入低电平。如果在此期间持续输入低电平,RA0E1 将一直保持在复位状态。
