Question：
如何使用EK（瑞萨官方评估板）上J-Link OB的Debug Out功能？
Answer:
对于各RA MCU，瑞萨官方都配备了EK （Evaluation Kit），比如EK-RA2E1、EK-RA2E2、EK-RA2L1、EK-RA2A1、EK-RA4M1、EK-RA4M2、EK-RA4M3、EK-RA4W1、EK-RA6M1、EK-RA6M2、EK-RA6M3、EK-RA6M4、EK-RA6M5等，所有EK都带有J-Link OB（板载调试器），也就是用户只通过一根USB线即可完成MCU的评估、调试和测试，无需单独的J-Link仿真器。其中大部分EK都具有J-Link OB的Debug Out功能，也就是说，板上的J-Link OB（板载调试器），不仅可以调试板上MCU，也可以通过Debug Out功能调试客户RA目标板。但是有些EK不支持此功能，比如EK-RA2A1、EK-RA4M1、EK-RA6M1、EK-RA6M2等。
这里重点强调，这个板载调试器是瑞萨官方提供的，其中的Firmware可伴随SEGGER工具的更新而更新。
此篇文章以EK-RA6M3为例讲述具体实现方法。

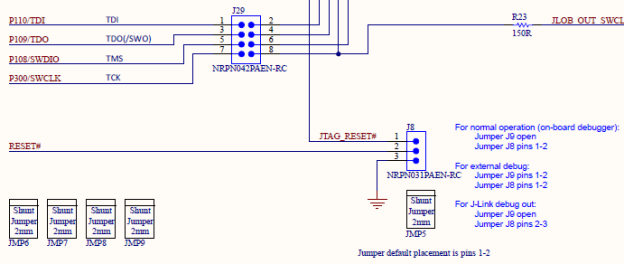

参考EK-RA6M3的原理图：
J29和J8、J9配合使用，就可以实现Debug Out功能，J9不连接跳线帽，J8连接Pin2和Pin3。
连接客户目标板，请使用J29的以下引脚：
|
J29 |
客户目标板 |
|
Pin6 |
P108/SWDIO |
|
Pin8 |
P300/SWCLK |
|
Pin2 |
P110/RXD9 |
|
Pin4 |
P109/TXD9 |
|
J8 |
客户目标板 |
|
Pin1 |
RESET |
注：
这些引脚都是2.0间距的。
如需利用J-Link OB控制RA的MD引脚，请将J29的Pin 8同时连接至目标板芯片的MD/P201引脚。

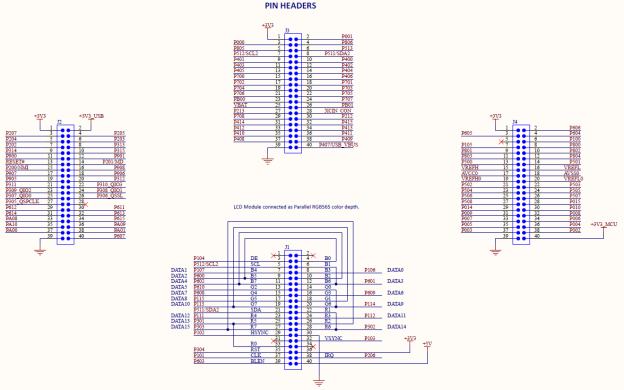

由于以上几个插针都没有GND引脚，所以还需要将用户板GND和EK板上的GND相连接。可以使用双排插针的以下引脚：J1的Pin30、J2的Pin39、J3的Pin39、J4的Pin39。
如果客户目标板需要从EK-RA6M3供电，请注意有两个选择：3.3V或者5V。
可以使用J1、J2、J3、J4上以下引脚为客户目标板供电：
|
3.3V |
5V |
|
J1：Pin 36 |
J1：Pin 40 |
|
J2：Pin 1 |
|
|
J3：Pin 1 |
|
|
J4：Pin 1 |
|
