Issue:

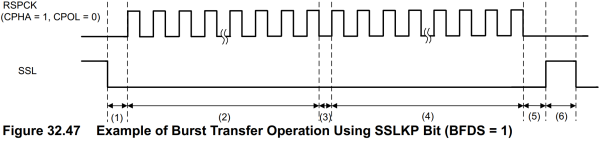

在RA6M4上实现如下手册中的波形，该如何配置SPI？
Answers:
想实现图示的波形，需使用SPI Burst Transfer，具体的配置方法是：
在进行最后一次传输之前，将SPCMD_b[0].SSLKP从1更新为0。其中的一次传输代表由寄存器SPCMDm的bit [11:8]-SPB[3:0] bits (SPI Data Length Setting)所规定的数据位数。
请按照以下方式更新SPI相关的API（增加#if 1至#endif之间的内容），r_spi_transmit函数位于ra\fsp\src\r_spi\r_spi.c文件中。
static void r_spi_transmit (spi_instance_ctrl_t * p_ctrl)
{
uint32_t tx_count = p_ctrl->tx_count;
if (tx_count == p_ctrl->count)
{
return;
}
#if 1 // added for burst transmit
if (tx_count == p_ctrl->count-1)
{
p_ctrl->p_regs->SPCMD_b[0].SSLKP = 0;
}
#endif
注意，如使用SPI Burst Transfer，则无法利用DTC或DMA进行SPI传输。
