介绍
MCU设计bootloader首先需要进行Flash地址的分区，boot区和app区，本文介绍通过e2 studio重新对Flash分区。例程采用RA2L1评估板，P/N: R7FA2L1AB2DFP。此型号Flash空间有256KB，其中0x0000-0x1FFF的8K空间会用做Bootloader，剩下的空间分区给App使用(0x0 2000 - 0x3FFFF)。
内容
通过瑞萨官方开发工具e2 studio对.ld脚本文件修改，实现对Flash的分区，将Bootloader地址区间固定到0x0000 – 0x1FFF位置。同样的方法，也能将App的地址空间配置到0x2000-0x3FFFF.
具体步骤如下

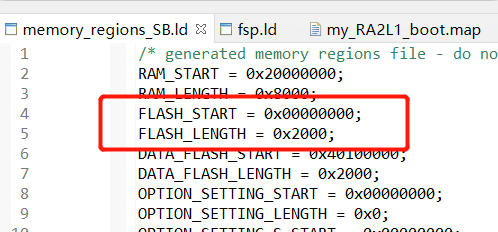

工程目录，如下图，系统产生的memory_regions.ld无法编辑（每次编译后会恢复初始值），复制后改名，修改flash空间，包括FLASH_START=0x00000000，（Bootloader程序的Flash空间开始地址）和FLASH_LENGTH=0x2000（Bootloader程序的预留空间）

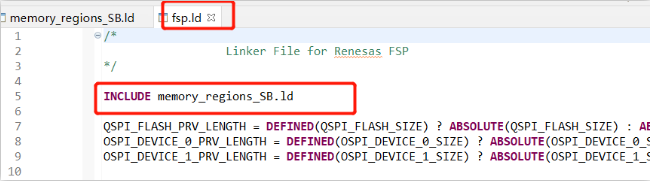

然后需要在fsp.ld文件中include新的脚本文件。

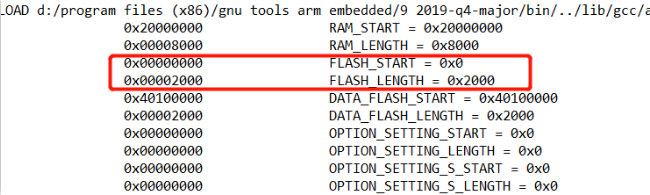

到这里我们就完成了将Flash前8K Byte单独分区，编译后查看.map文件如下图，flash空间已改变。

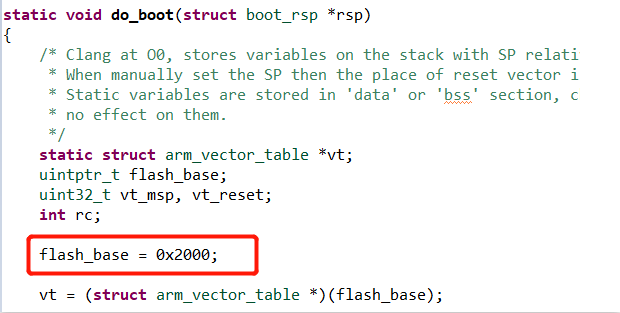

最后，需要修改bl2_main.c Do_boot函数flash_base的地址信息。由于App的开始地址是在0x2000，所以flash_base跳转的地址是0x2000。
同理，App区重复进行如上步骤即可。
FLASH_START=0x00002000，（App程序的Flash空间开始地址）和FLASH_LENGTH=0x3E000（App程序的预留空间）
