RZ/A3M HMI MPU
对于高质量图形显示的应用要求，用户通常采用功能强大及搭载DDR高速接口的MPU来实现更多功能和更流畅的画面。但在开发过程会遇到DDR高速总线设计的难题，同时Linux系统难以实现类似MCU的快速启动性能。瑞萨新推出的RZ/A3M HMI MPU帮助客户解决这些问题。
功能1：
内置128MB DDR3L，简化DDR高速总线设计，可以实现2层PCB设计。
功能2：
支持RTOS系统，实现类似MCU的操作，约1秒的快速启动。
RZ/A3M基于以上功能，可满足更多功能需求和更广泛的HMI/图形应用场景需求，包括实时绘图、流畅的精灵动画、USB摄像头捕捉等。

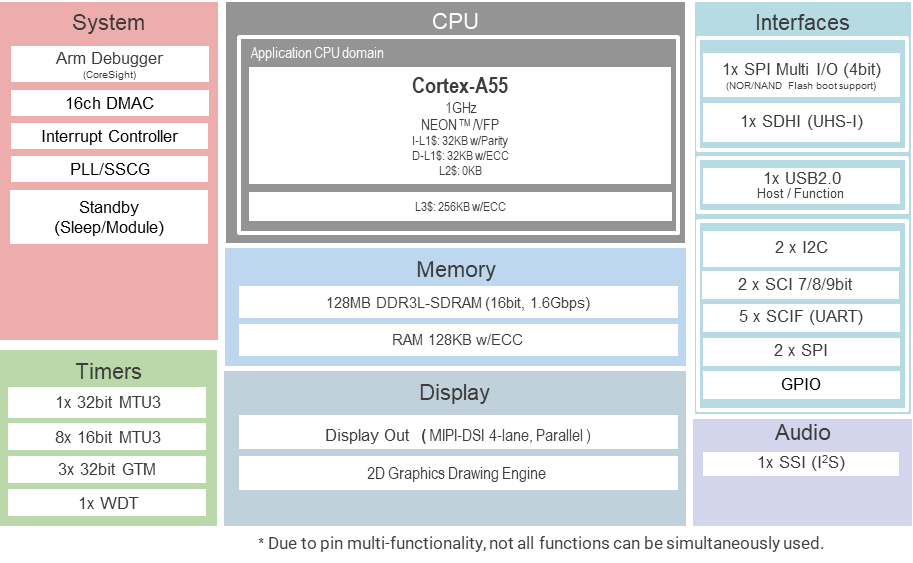

RZ/A3M框图
RZ/A3M主要应用
高清人机界面（HMI）
■ 消费类产品
■ 智能家居和楼宇自动化
■ 医疗保健
■ 工业应用
■ 办公室自动化
RZ/A3M开发生态系统

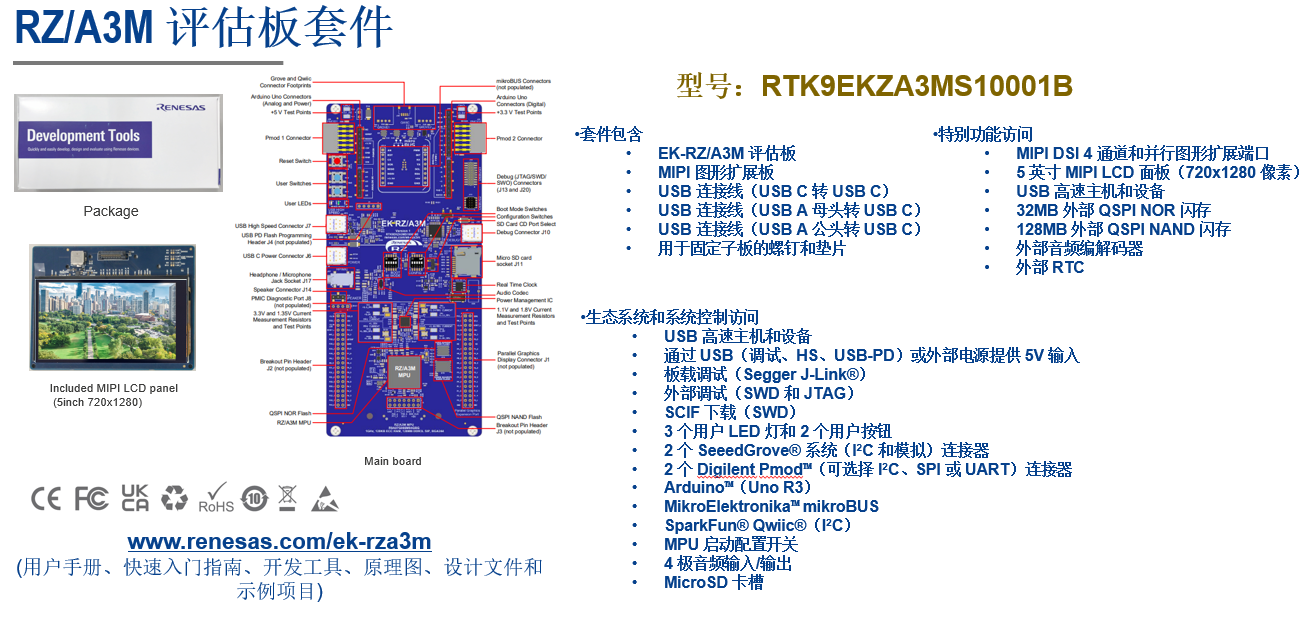

评估板套件（EVK）
此套件包含EK-RZ/A3M评估板、5英寸720x1280像素LCD MIPI图形扩展板和USB连接线，可实现无缝高清人机界面（HMI）评估、USB摄像头输入等多种功能。通过板载J-Link调试器，用户无需借助额外的调试工具即可快速启动调试工作。此外，它还配备多种扩展接口（例如SDIO、PMOD和Arduino），可用于连接传感器、Wi-Fi和Bluetooth® Low Energy（LE），用户无需扩展电路板空间即可实现功能拓展。
RZ/A3M提供全套硬件PCB板设计文档，详情参阅以下网页：
接下来介绍本Demo所需测试环境的安装方法。
一、安装e2studio
推荐版本为2025-01及以上版本，最新的e2studio IDE安装程序包可从瑞萨网站免费下载。详细信息请查看：（您可复制下方链接至浏览器，或扫描二维码进行查看）
1

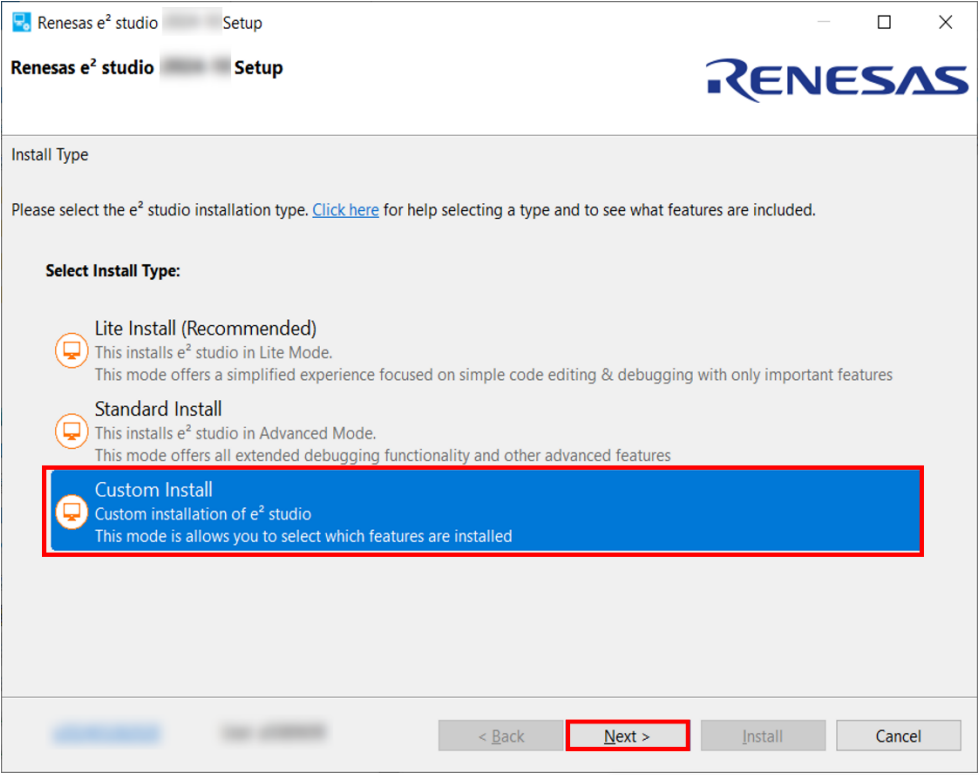

双击e2studio安装程序以启动e2studio安装向导。然后选择【Custom Install】选项，并点击【Next】按钮。

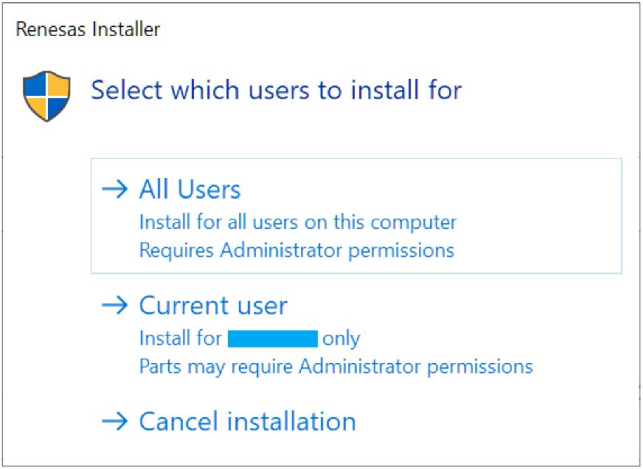

注意：如果您使用的是多用户环境，您可能会收到提示，要求您确认是否仅为当前用户安装还是为所有用户安装。
2

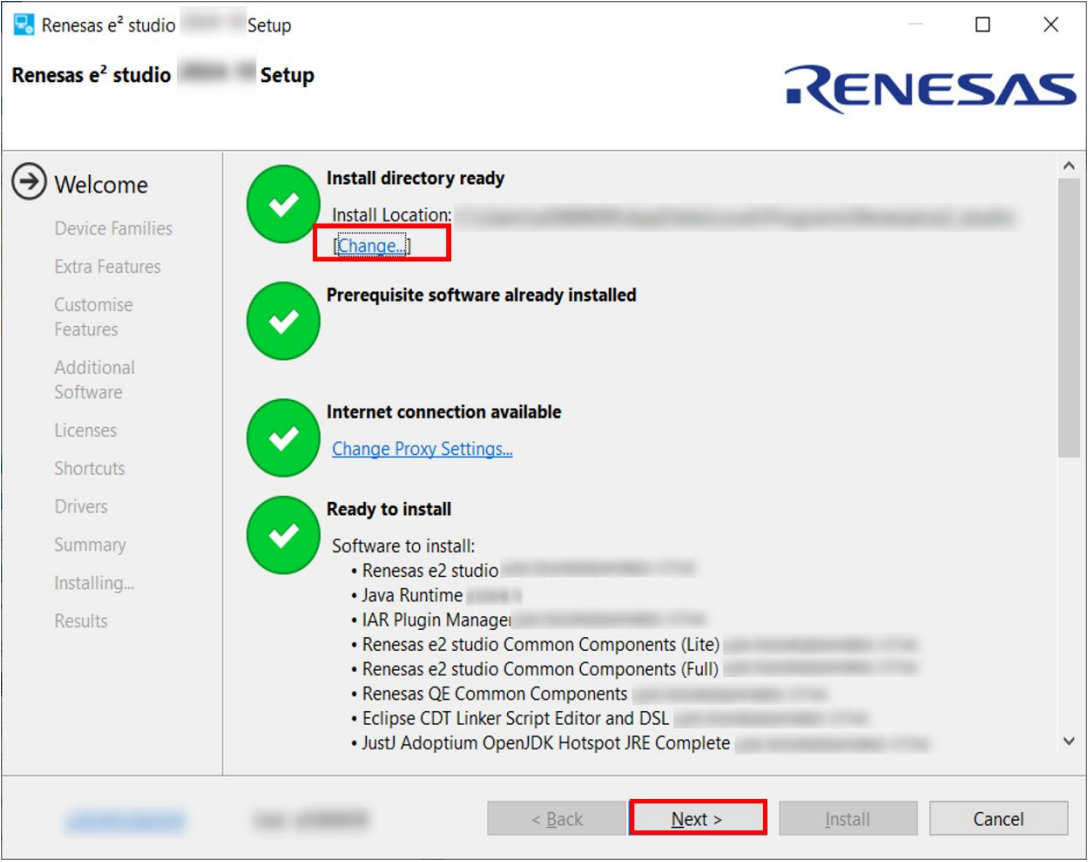

用户可以通过点击【Change…】来更改安装文件夹。点击【Next】]继续。
注意：（1）如果您想要安装多个版本的 e2studio，请在此处指定新文件夹。（2）e2studio安装文件夹名称不能使用多字节字符。
3

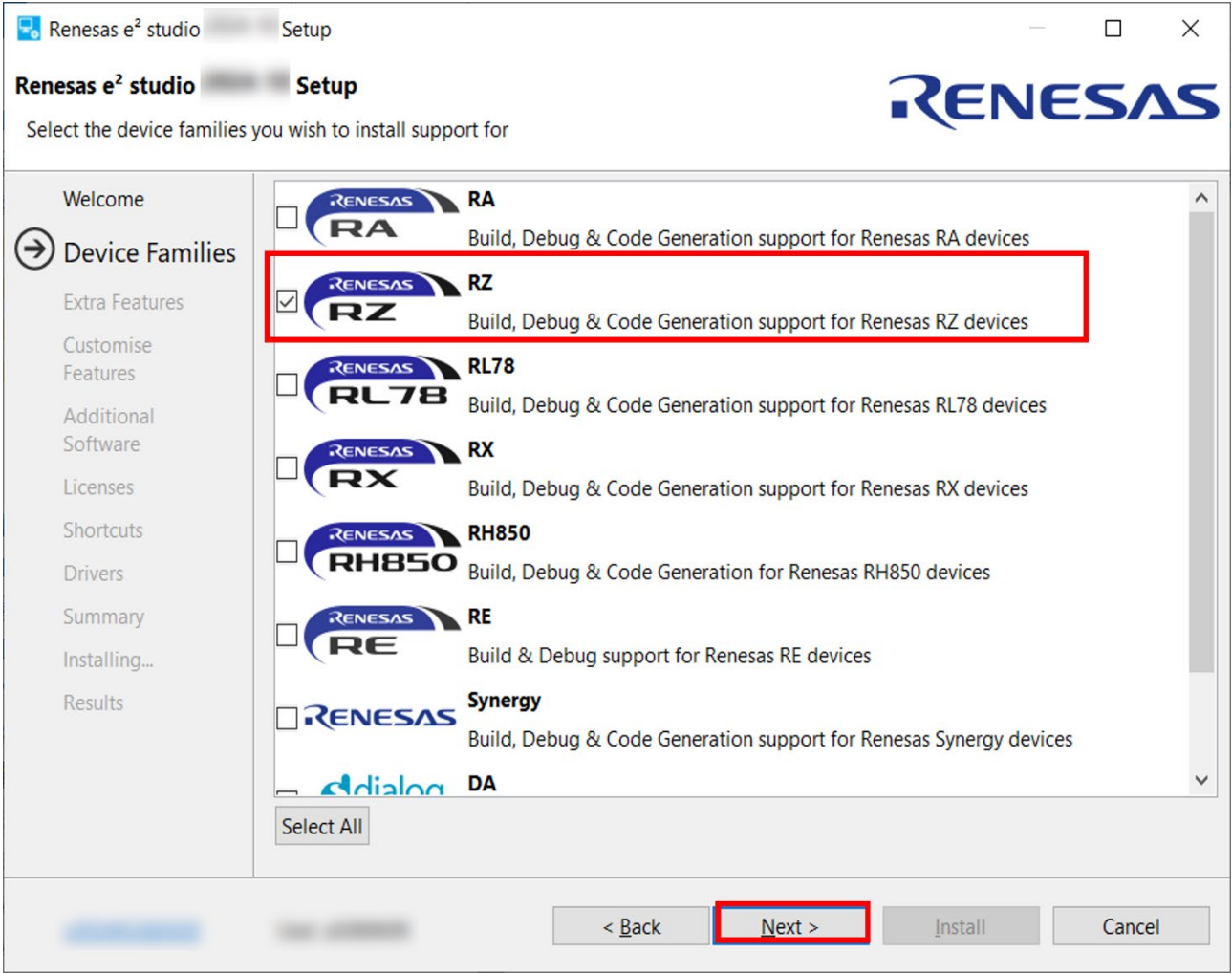

选择要安装的设备系列。点击【Next】按钮继续。
4

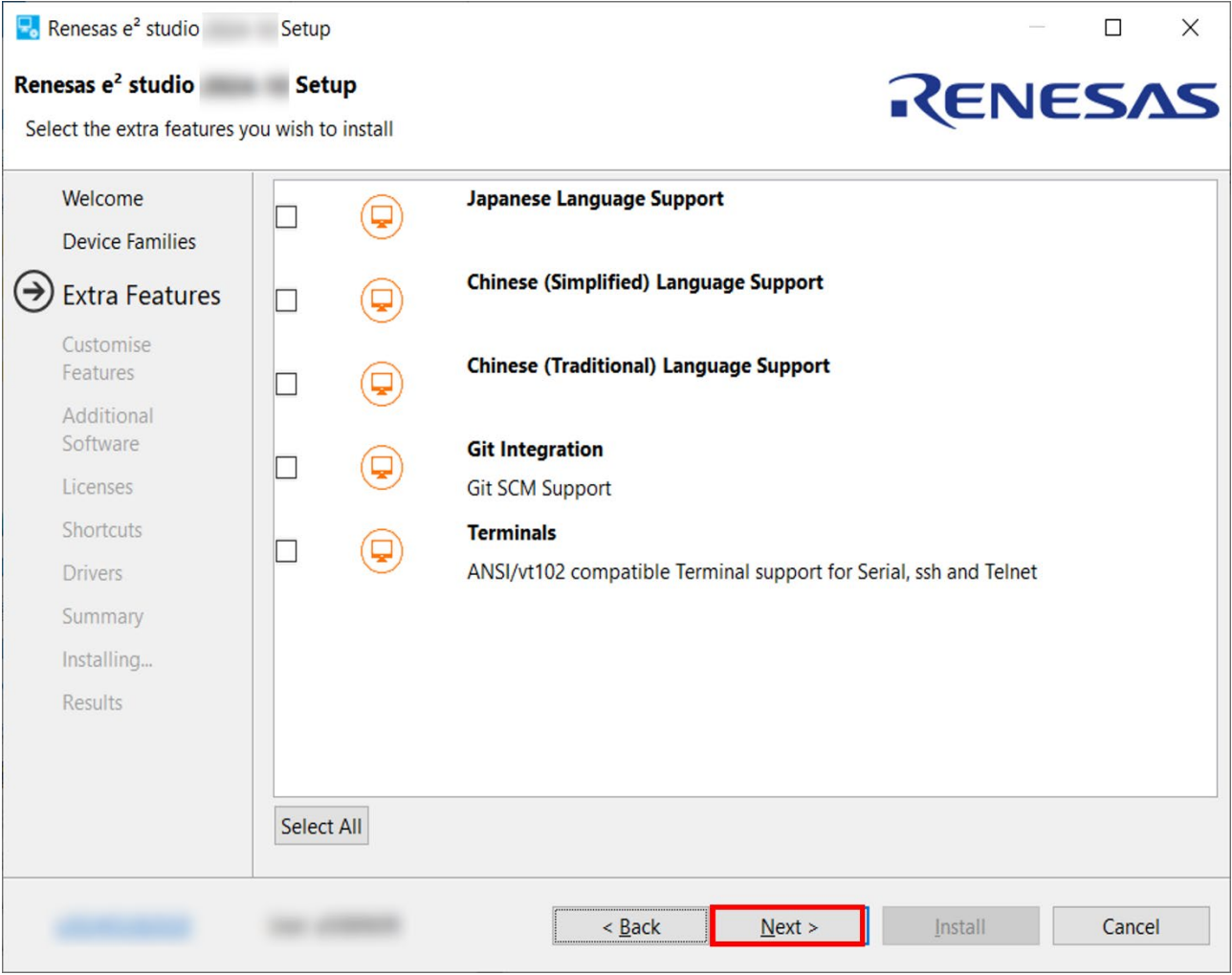

选择要安装的附加功能（例如语言包、SVN和Git支持、RTOS支持等）。非英文用户如有需要，请在此步骤选择语言包。然后点击【Next】按钮继续。
5

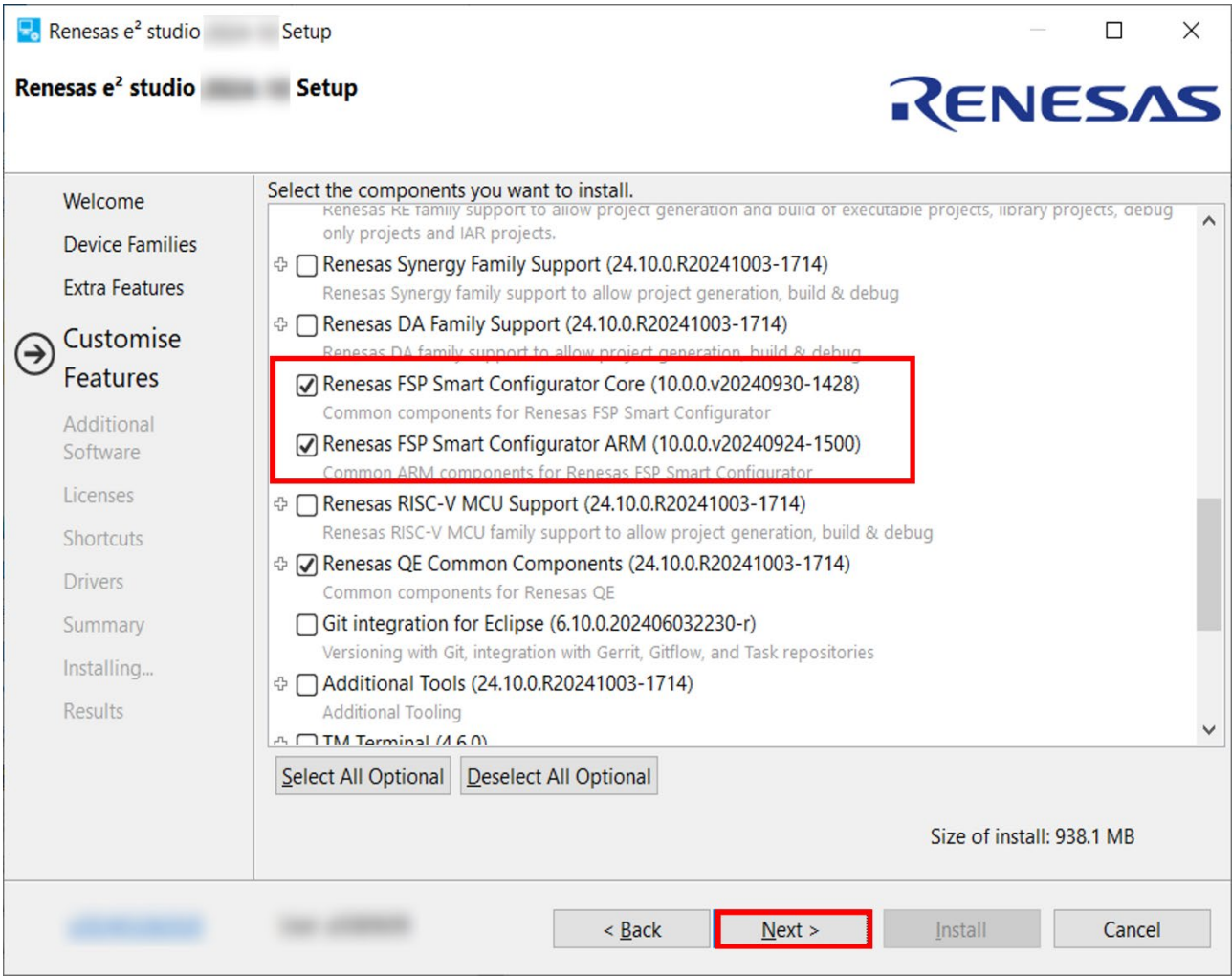

选择要安装的组件，然后点击【Next】按钮继续。请务必选择“Renesas FSP Smart Configurator Core”。否则，FSP将无法在e2studio上成功构建。
6

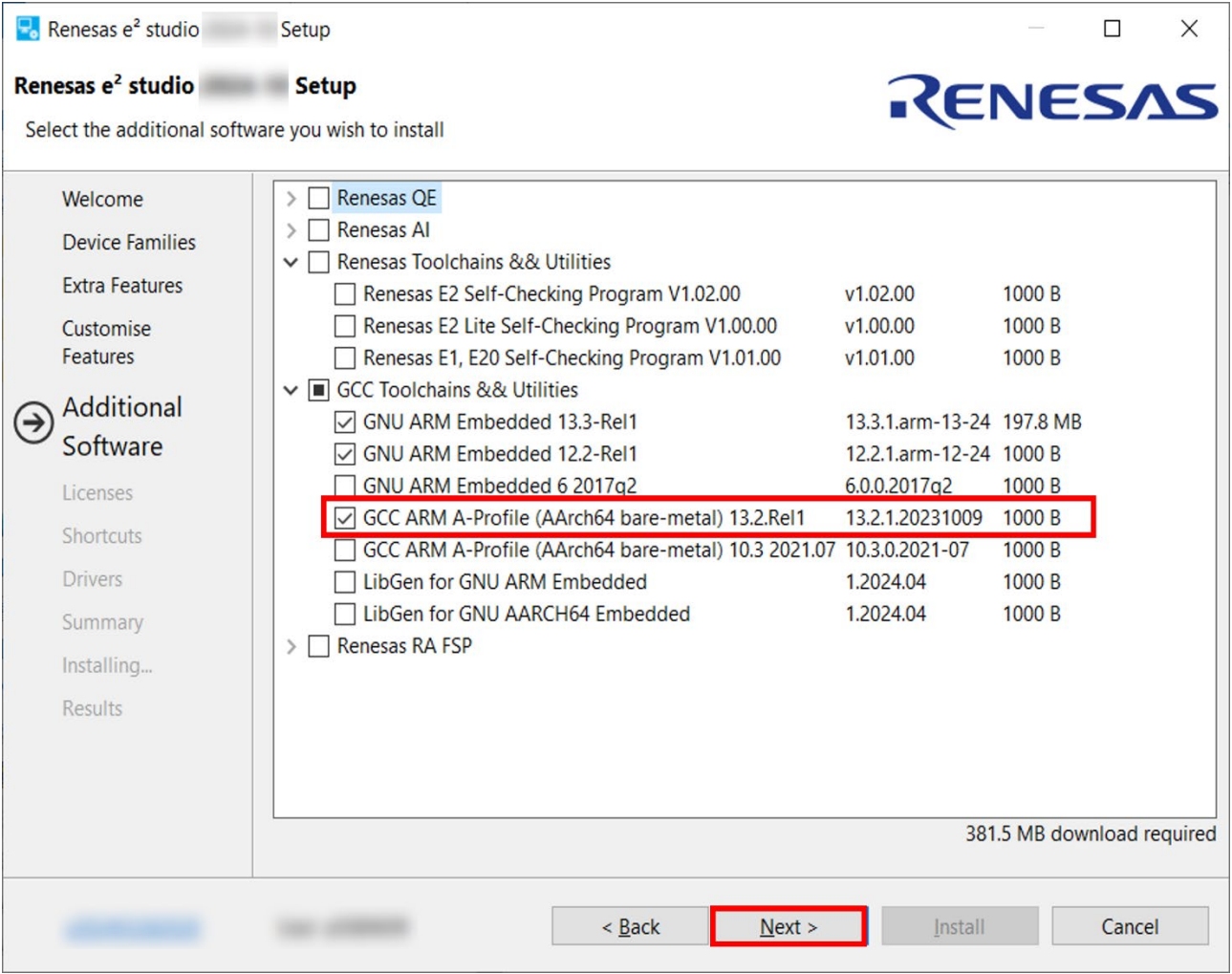

选择要安装的其他软件（例如编译器、实用程序、QE等）。请确保选择“GCC ToolChains&Utilities”选项卡，选择以下项目，然后点击【Next】继续：
GCC ARM A-Profile（AArch64 bare-metal）13.2 rel1
7

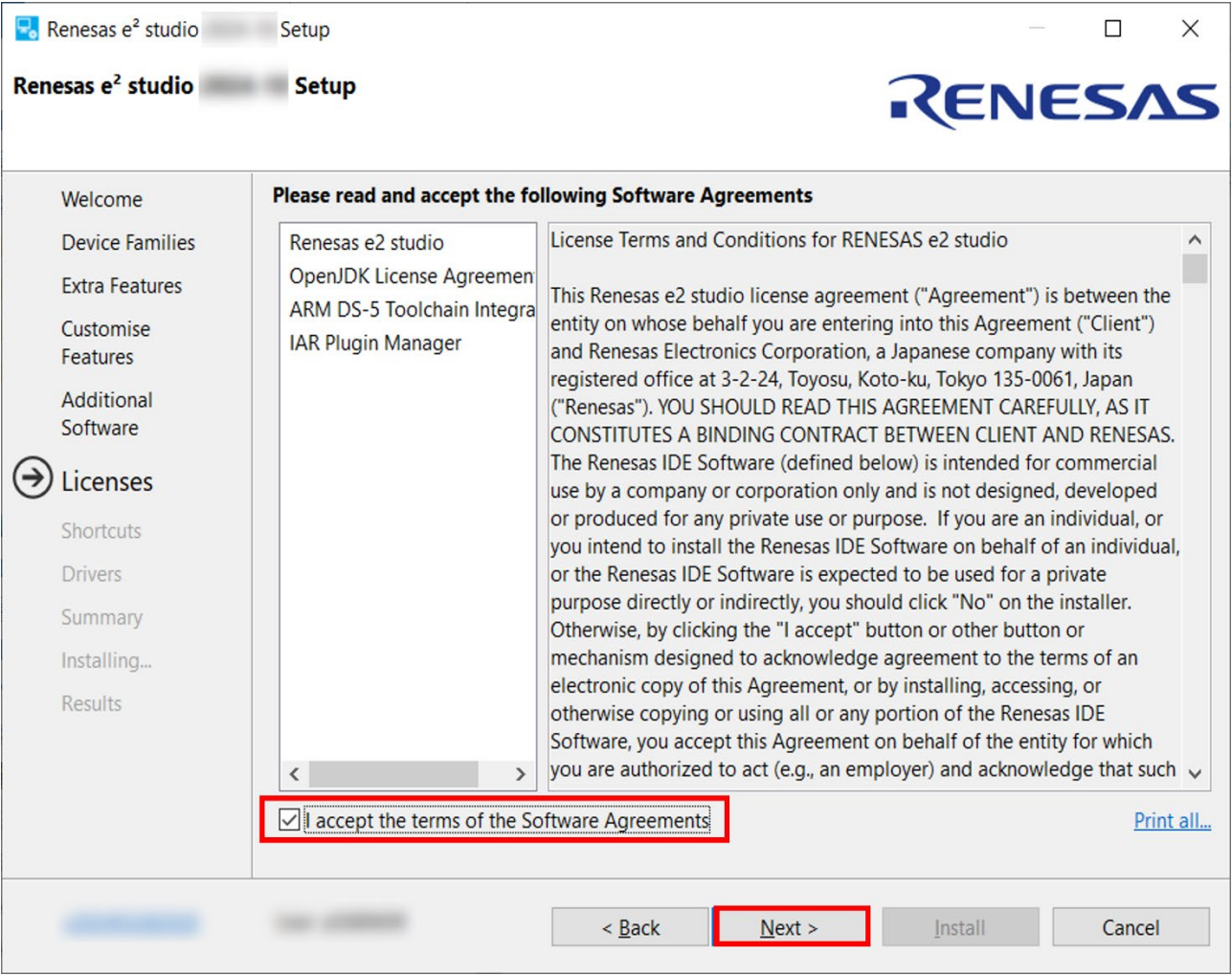

请阅读并接受软件许可协议，然后点击【Next】按钮。
8

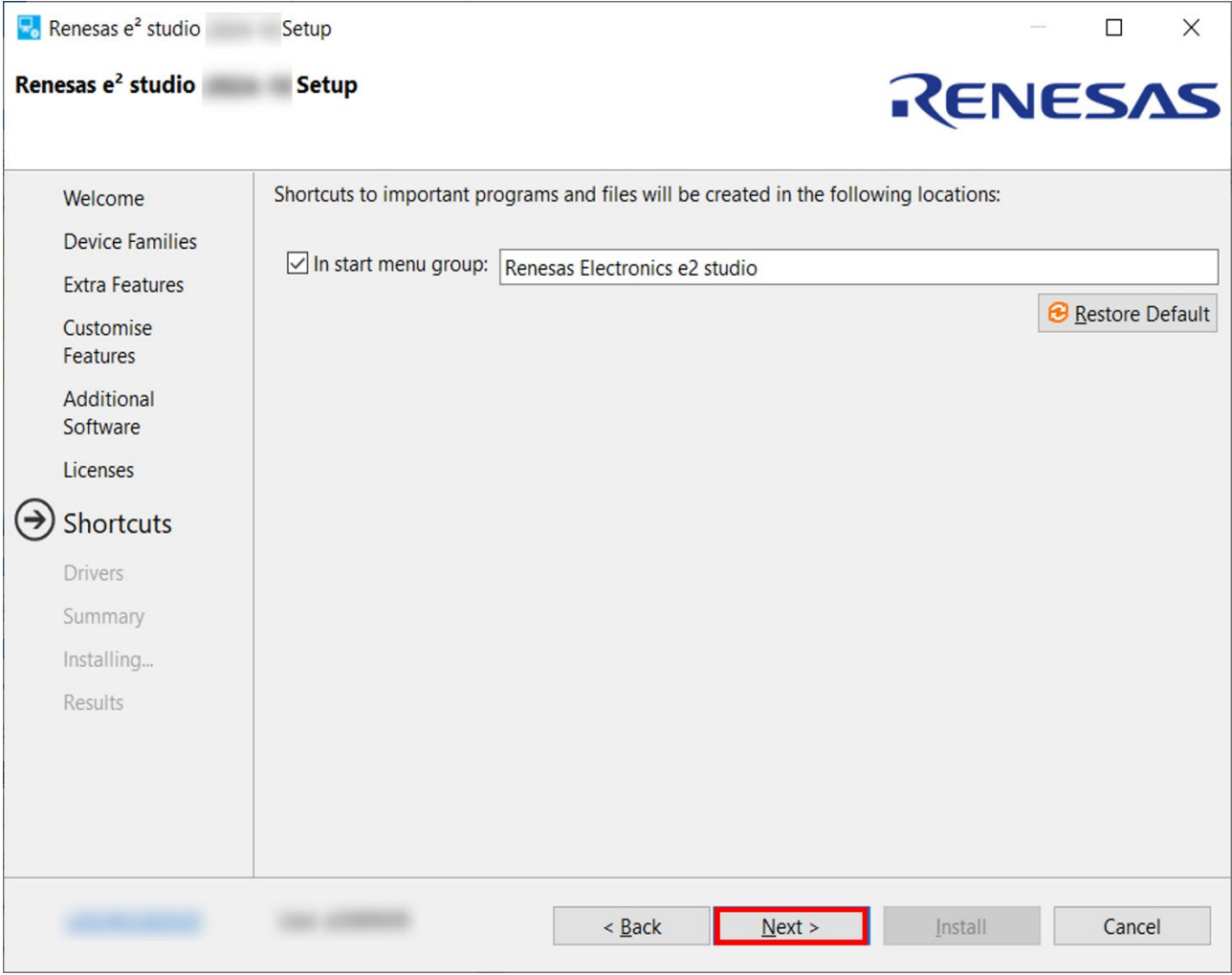

选择开始菜单的快捷方式名称，然后单击【Next】按钮继续。
注意：如果e2studio安装在其他位置，建议重命名以区别于其他e2studio。
9

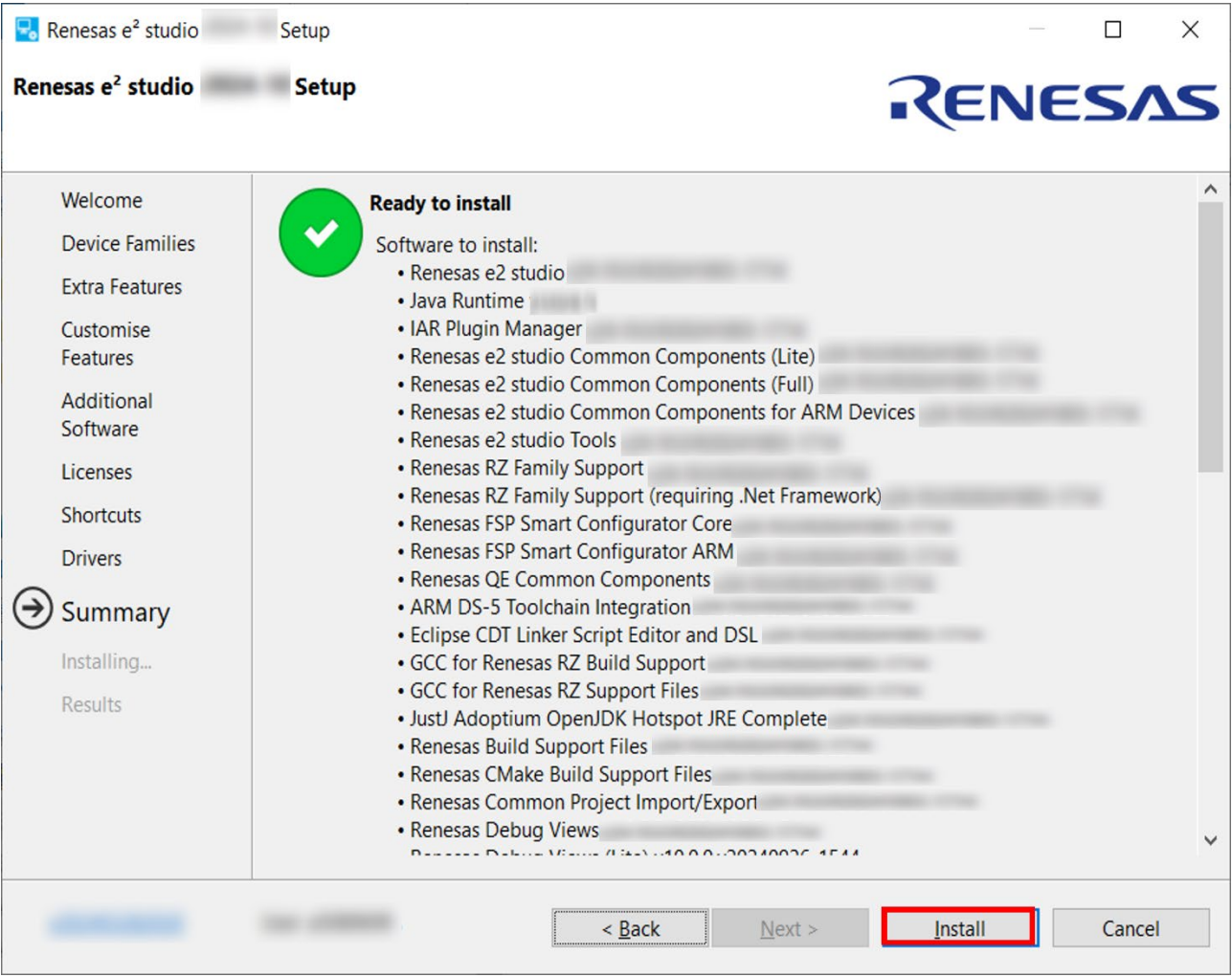

Summary页面将显示待安装组件的列表。请查看内容，然后点击【Install】按钮，继续安装Renesas e2studio IDE。
10

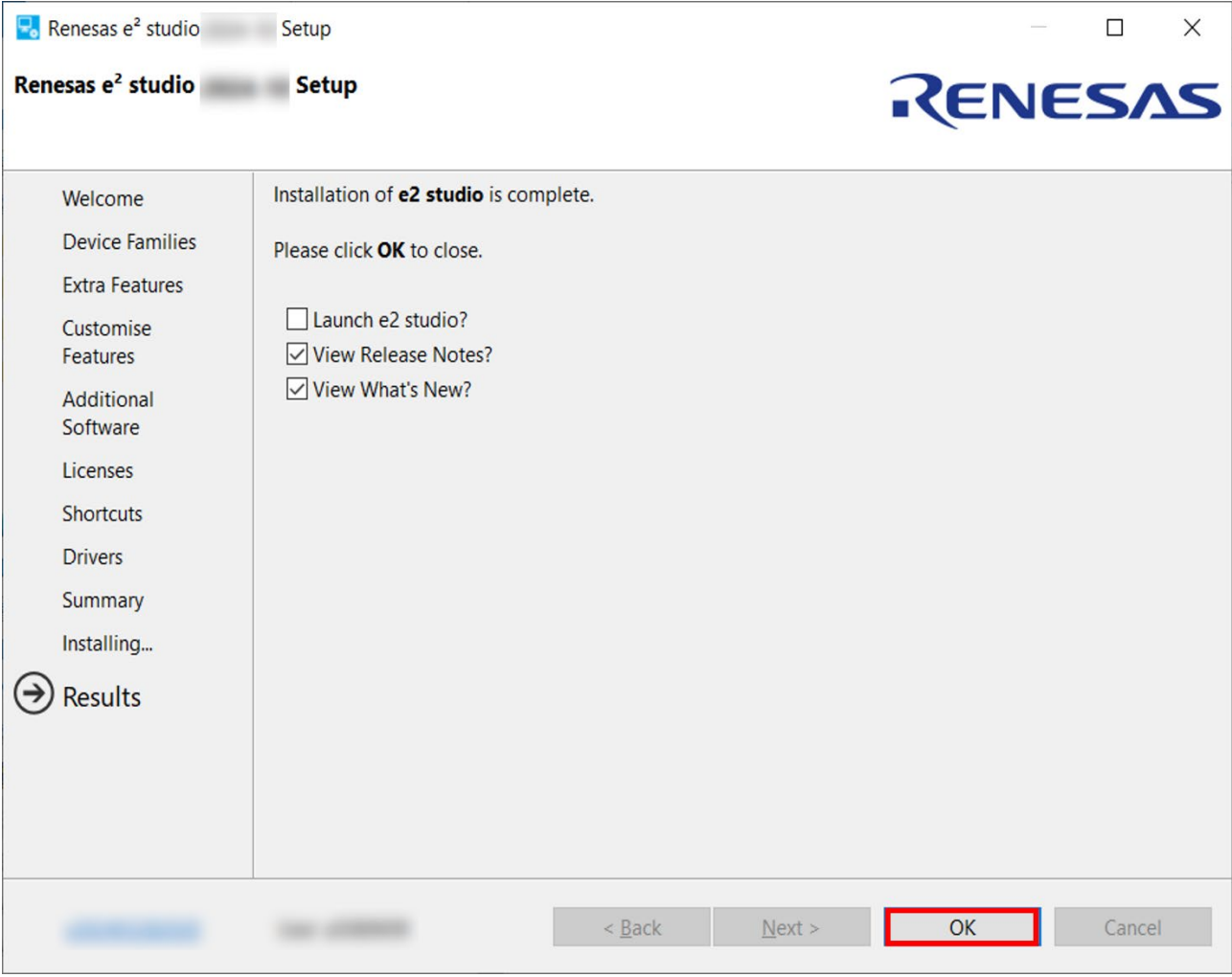

安装将继续进行。根据所选附加软件项目的不同，安装过程中可能会出现新的对话框提示。出现这种情况时，请按照安装程序提供的说明进行操作。安装成功后，你将看到以下信息。
更多信息，请参考以下文档：
二、安装FSP
推荐版本为RZA_FSP_Packs_v3.4.0及以上版本，最新版本请从下述链接下载：
1
关闭e2studio软件
2
打开RZA_FSP_Packs_v3.5.0.exe
3

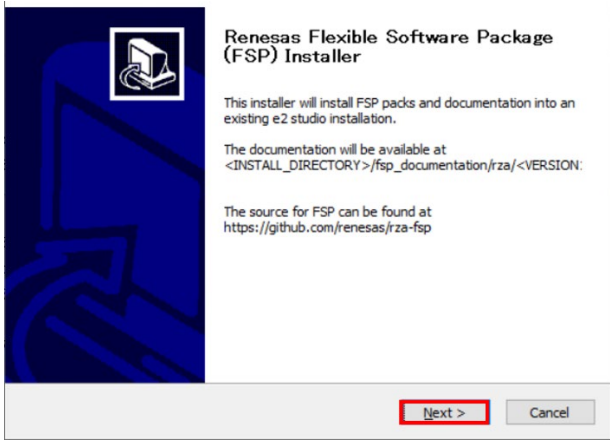

点击【Next】以启动安装
4

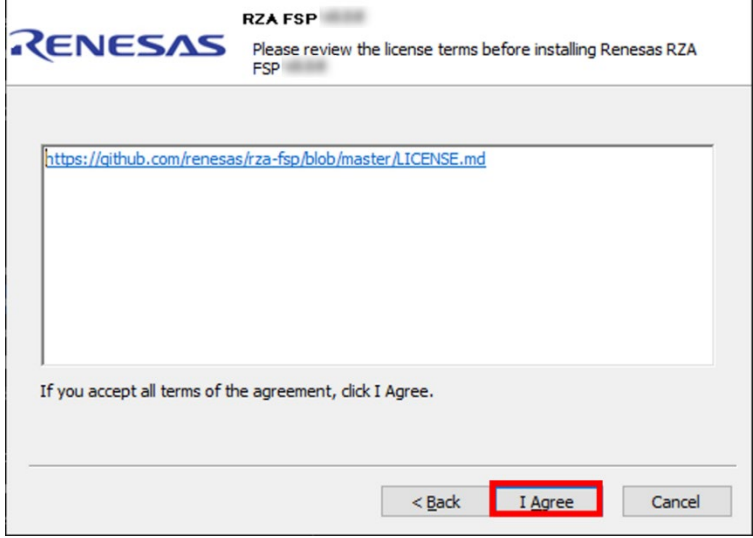

浏览并接受许可条款，点击【I Agree】
5

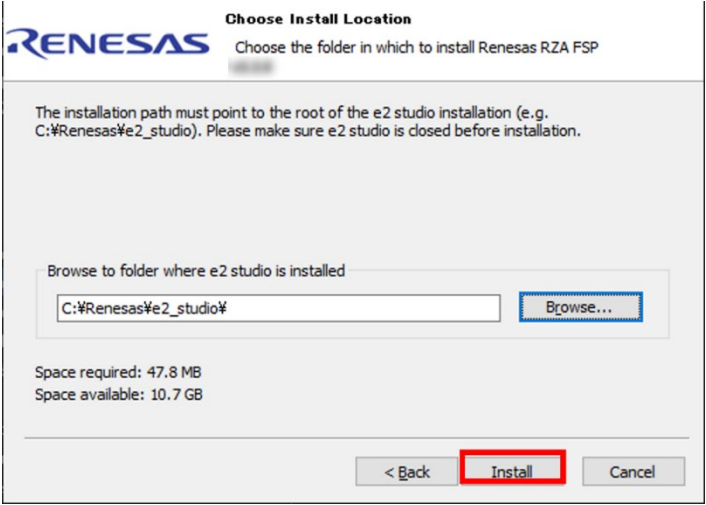

指定e2studio安装路径（例如C:\Renesas\e2studio），点击【Install】
6

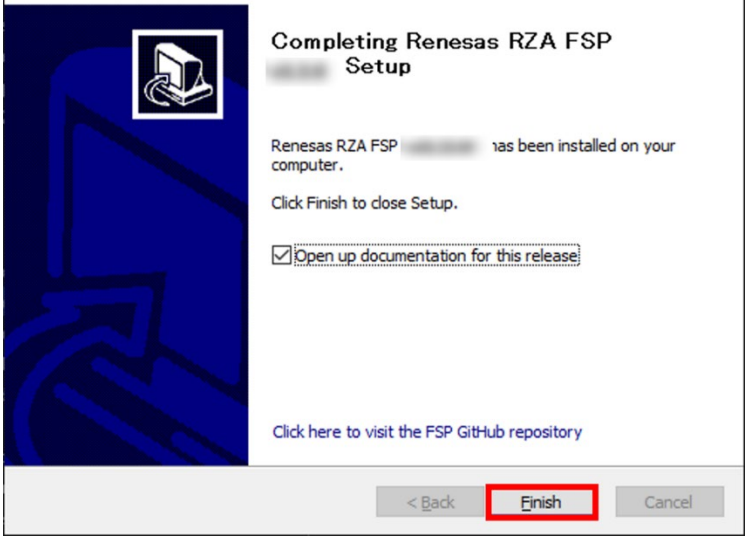

点击【Finish】以完成安装
更多细节，请参考以下文档：
