1、前言：
网络通信和图形界面是嵌入式产品中两项常见的软件能力，而LWIP和LVGL正是这两个方向具有代表性的开源项目，其中：
LWIP是一套适合MCU运行的轻量级TCP/IP协议栈，LVGL则是一套面向嵌入式设备的开源图形界面库。
二者分别解决设备联网和图形交互问题，也经常结合使用，用来开发同时具备本地界面和远程通信能力的嵌入式产品。
如果此前对网络通信或图形界面开发了解不多，可以先阅读我们的基础文章：
LWIP：一文认识嵌入式网络通信：lwIP与瑞萨RA MCU
LVGL：
这里就围绕RA8D1-CPK开发套板，对相关的板卡资料、开发环境、官方文档和社区教程进行集中整理，方便开发者按需查找。
2、RA8D1-CPK开发板：

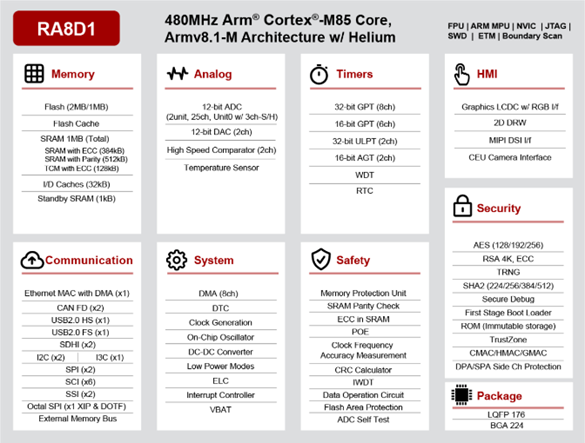

RA8D1是一款面向高性能图形界面、工业控制和边缘计算应用的MCU，采用最高480 MHz的Arm Cortex-M85内核，并集成了以太网MAC、GLCDC、MIPI-DSI和2D Drawing Engine。因此，它既可以运行lwIP完成网络通信，也可以运行LVGL开发图形界面。→RA8D1官方链接

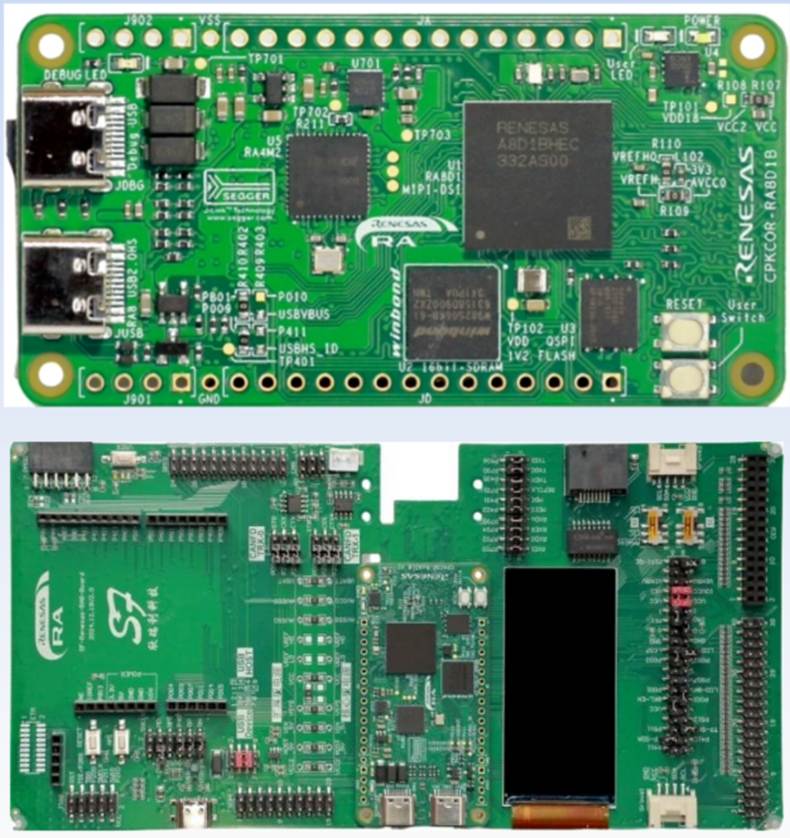

RA8D1-CPK套件由以下两部分构成：
在网络方面，扩展板提供LAN8720I以太网PHY和RJ45接口，可以配合RA8D1内部的以太网MAC运行lwIP。→显示接口说明
在显示方面，扩展板提供一块222×480 LCD，可以通过MIPI-DSI、RGB或SPI接口进行驱动。需要注意的是，这块板载LCD不支持触摸，如果项目需要触摸交互，需要另外连接触摸屏或其他输入设备。→通信接口说明
3、e² studio与FSP：
瑞萨RA8D1官方开发环境为e² studio和FSP。→下载链接
e² studio是瑞萨提供的集成开发环境，FSP则为RA系列MCU提供底层驱动、中间件、RTOS适配和图形化配置工具。开发者可以在FSP配置界面中设置芯片时钟、外设引脚和软件模块，然后自动生成初始化代码。
在lwIP开发中，FSP提供RA8D1以太网驱动、PHY驱动、lwIP以太网适配模块，以及裸机和FreeRTOS环境下的移植支持。开发者可以通过图形化界面添加这些模块，并配置IP地址、网络缓冲区和任务参数。
在LVGL开发中，FSP提供GLCDC、MIPI-DSI、DRW和LVGL Port等模块。LVGL Port负责连接LVGL与RA显示系统，并可选择配合FreeRTOS和2D图形加速功能使用。
需要注意的是，不同示例工程可能使用不同版本的FSP。下载和导入工程时，应优先使用示例说明中指定的e² studio、FSP和CPK板级支持包版本。
4、LWIP与LVGL开发资源汇总：
直博课程：微信公众平台
2.【瑞萨RA8D1 LVGL/LWIP评测】LWIP移植与适配
3.【瑞萨RA8D1 LVGL/LWIP评测】LVGL移植与适配
4. 基于RT-Thread 对cpkexp_ekra8x1的适配和应用-基础工程
3.瑞萨RA8D1 LVGL评测 LVGL适配和自定义ui显示
1.【RA生态工作室-CPKRA8D1】1、开发板MIPI DSI运行Lvgl
2【RA生态工作室-CPKRA8D1】2、RMII接口以太网使用
3.【RA生态工作室-CPKRA8D1】3、FSP添加lwip和测试
4.【瑞萨RA8D1 LVGL/LWIP评测】4、lwip使用DHCP获取动态地址
5.【瑞萨RA8D1 LVGL/LWIP评测】5、PING、TCP、UDP、HTTP、MQTT示例运行
6.【瑞萨RA8D1 LVGL/LWIP评测】6、基于lwip实现sntp功能和RTC时间设置
7.【瑞萨RA8D1 LVGL/LWIP评测】7、接入心知天气并显示天气信息
8.【瑞萨RA8D1 LVGL/LWIP评测】8、lvgl显示时间信息
1.【瑞萨RA8D1 LVGL/LWIP评测】RA8D1部署FreeRTOS+LVGL
2.【瑞萨RA8D1 LVGL/LWIP评测】LVGL添加输入设备：EC11旋转编码器
3.【瑞萨RA8D1 LVGL/LWIP评测】RA8D1部署FreeRTOS+LWIP
4.【瑞萨RA8D1 LVGL/LWIP评测】LWIP进行UDP、TCP、HTTP、MQTT功能联合测试
【瑞萨RA8D1 LVGL/LWIP评测】利用LVGL显示边缘AI推理结果
1.【瑞萨RA8D1 LVGL评测】1、MIPI DSI屏幕使用lvgl实现多界面切换和LED控制
