随着嵌入式系统的发展，产品对于代码升级功能的需求越来越大。通过代码升级，可以实现诸如支持新功能，修复故障等目标。

代码升级本质上是对片上闪存flash（主要是code flash）进行擦除和写入的过程。由于需要在代码运行的同时实现对flash内容的操作，因此有些特别需要注意的部分。如：假如在传输过程中出现异常，导致代码升级失败，设备能否从该状态正常启动并恢复至最近一次升级前的状态。还有，假如向芯片中烧录的新代码存在漏洞，或传输途径中遭到破坏，设备能否检测到这种异常并拒绝运行该代码。另外，由于代码升级跟芯片的flash结构密切相关，因此该过程中是否涉及中断向量表重定位等也需考虑。

代码升级的实现方式多种多样，系统架构也千差万别，如何在众多方式中找到合适的升级方式，需要用户根据应用场景的需求进行评估。

在此，我们介绍一种面向32位微处理器的安全启动代码框架——MCUboot。

MCUboot都有哪些特定呢？主要是以下几个：

• 完全开源，持续更新
• 支持各种升级模式：overwrite，swap，direct XIP（Execute In Place）和拷贝到RAM中执行
• 对新固件Firmware进行安全校验，且安全校验的级别可根据实际需求选择
• 可从升级异常中恢复

MCUboot相关的资源都在哪里呢？您可进入MCUboot官网（MCUboot official website），源码全部托管在GitHub上。页面下有一个md文件，作为MCUboot的官方介绍，复制下方网址到浏览器中打开查看：

https://www.trustedfirmware.org/projects/mcuboot/index.html

由于MCUboot是一个系统框架，因此它规定了对于芯片的flash划分，将整个芯片的存储空间划分为Bootloader、Primary Slot和Secondary Slot三个部分。某种意义上说，Primary Slot和Secondary Slot互为对方的备份，在不同的升级模式下，各slot的作用也有所不同，这一点我们在后续详细介绍。

对于一个32位单片机来说，客户可以自行移植MCUboot以适配当前产品，而Renesas FSP（Flexible Software Package灵活软件包）已经帮客户实现了该适配，对于Renesas RA系列产品来说，MCUboot相关的大多数配置均可通过界面简单添加和配置，就像添加一个普通的外设驱动那样。

灵活配置软件包FSP：https://www.renesas.cn/cn/zh/software-tool/flexible-software-package-fsp

我们以FSP对MCUboot的支持为例，对MCUboot的相关特性进行介绍。

首先介绍MCUboot支持的四种升级模式，分别是Overwrite、Swap、Direct XIP和加载到RAM中执行。由于FSP不支持第四种——加载到RAM中执行，因为我们重点介绍前三种。

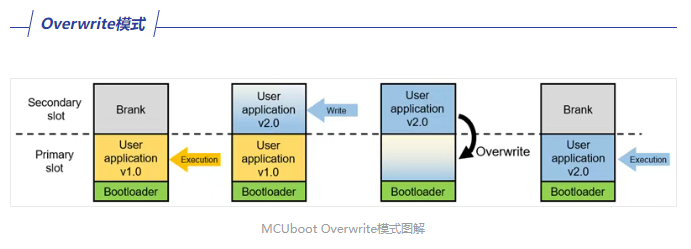

对于Overwrite模式来说，起点是芯片中烧录了Bootloader和User Application v1.0（初始版本），上电后Bootloader分别检查Secondary Slot和Primar Slot中的内容，由于此时Secondary Slot为空，因此Bootloader检查Primary Slot中Image（映像文件）的完整性，确认其合法后会跳转到Primary Slot中的User Application v1.0中执行（此时PC指针运行在Primary Slot中，黄色的Execution箭头标识）。

代码运行的过程中收到了升级请求，则会接收新Image并烧录到Secondary Slot中。对于接收新Image的途径，则完全依赖用户应用程序的实现，可以是USB、网口、Modbus等。烧录完成后，会执行一条软复位指令，使得芯片回到复位向量表处开始执行Bootloader，此时Bootloader发现Secondary Slot中有一个新的代码，假如它的版本是v2.0，高于Primary Slot中的v1.0，则会将Secondary Slot中的内容拷贝到Primary Slot中，然后将Secondary Slot擦除。

如果比较整个过程的起始状态和结束状态，我们会发现，芯片中运行的代码从低版本的v1.0变成了高版本的v2.0，实现了代码的升级。

从Overwrite模式的流程不难看出它的一些特点：

• 由于代码设计比较简单，因此Bootloader带来的代码量较小。因此能够留更多的空间给应用程序使用。
• Overwrite不支持代码回滚。即假如芯片中烧录了新Image，则升级完成后旧Image不复存在。
• 代码仅在Secondary Slot中备份而非执行，最终需拷贝到Primary Slot中执行，因此升级所用的Application Image进行编译/链接的地址始终为Primary Slot地址空间。
• 由于整个过程中需要对flash进行两次擦除（Primary Slot和Secondary Slot）一次写入（Primary Slot），因此整个Boot的过程依赖flash的特性，主要是擦写速度。

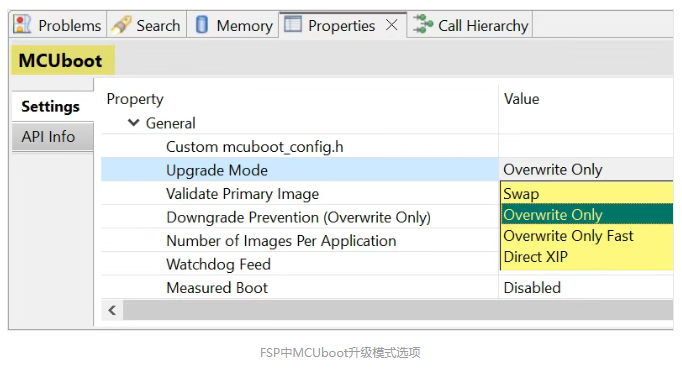

对于Renesas RA系列产品来说，假如在Stack中添加了MCUboot模块，则升级模式的修改界面如下所示。

注意：Overwrite Only和Overwrite Only Fast比较类似，唯一的区别是，后者仅将用到的sectors（此处可以理解为Flash Block）从Secondary Slot拷贝到Primary Slot，未用部分不拷贝。

系统框图来说，Swap模式和Overwrite模式相比，在flash划分上多了Scratch area，用于存储两个slot交换的中间内容。

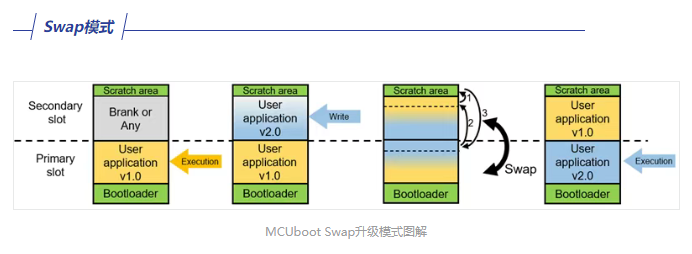

为简化说明，对于Swap模式来说，依然假设起点是芯片中烧录了Bootloader和User Application v1.0 （位于Primary Slot），代码运行过程中收到了升级指令，接收来自外部的新Image （User Application v2.0），并烧录到Secondary Slot中，完成后执行软复位，芯片重新回到Bootloader中运行。此时Bootloader判断Secondary Slot有更高版本v2.0的代码，检查其完整性，确定合法后将Primary Slot中的内容和Secondary Slot中的内容以Block为单元进行交换。

交换完成后，Primary Slot保存了高版本v2.0的Image，而Secondary Slot中保存了低版本v1.0的Image，代码依然在Primary Slot中执行。

Swap模式下的初始状态，Primary Slot中运行的是低版本v1.0 Image，而完成升级后的结束状态下，Primary Slot中运行的是高版本v2.0 Image，因此完成了一次升级。

从Swap模式的流程可以看出它的一些特点：

• 支持代码回滚/回退/降级。由于升级完成后，低版本v1.0 Image依然存储在芯片中，因此若在高版本v2.0 上发现bug需要修复，则可以重新执行升级程序使得代码回到v1.0。

• 由于代码功能较为复杂，因此Bootloader带来的代码量较大。其他条件一致的情况下，Swap模式的代码是最大的。又由于保留了Scratch area用于代码交换，因此留给应用程序的空间就更小了。

• 整个升级过程中对于Primary Slot和Secondary Slot均执行擦和写各一次，因此Boot时间较长。

• 由于flash专门划分了Scratch area用于对两个Slot进行代码交换，在升级过程中，会对该区域进行多次擦写。具体的擦写次数取决于Scratch area大小和Slot大小，简单的计算方式为，利用Primary Slot除以Scratch area得到的结果，即对Scratch area的擦除次数。写入次数和擦除次数相等。
